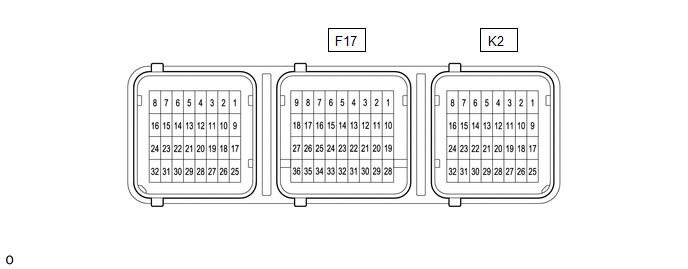

BORNES D'ECU
ENSEMBLE D'ECU D'AIRBAG
|
N° de borne | Symbole de borne |
Destination |
|---|---|---|
| F17-26 |
CAFH | Ligne de communication CAN |
|
F17-27 | CAFL |
Ligne de communication CAN |
|
F17-32 | E2 |
Masse |
| F17-33 |
E1 | Masse |
|
F17-34 | P-AB |
Témoins ON/OFF d'airbag du passager (ensemble d'éclairage de lecture) |
|
F17-35 | PAON |
Témoin d'activation d'airbag du passager (ensemble d'éclairage de lecture) |
|
F17-36 | IGR |
Fusible A/BAG-IGR |
|
K2-18 | GNDR |
Contacteur de boucle de ceinture de sécurité côté passager (ensemble de sangle intérieure de ceinture de sécurité de siège avant droit) |
|
K2-24 | SVC |
|
| K2-27 |
RBE+ | Contacteur de boucle de ceinture de sécurité côté passager (ensemble de sangle intérieure de ceinture de sécurité de siège avant droit) |
|
K2-31 | SGD |
|
| K2-32 |
SIG- |
|
