Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

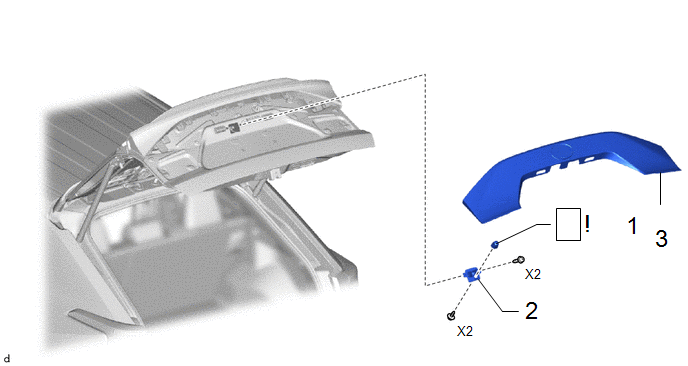

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
|
2 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
86790D |
|
- | - |
|
3 | ENSEMBLE DE CAMERA DE RETROVISEUR INTERIEUR |
867C0 |
|
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici .gif)
2. DEPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
|
|
Cliquer ici |
3. DEPOSER L'ENSEMBLE DE CAMERA DE RETROVISEUR INTERIEUR
(1) A l'aide d'une clé à douille "TORX" T6, déposer les 2 vis "TORX" et l'ensemble de caméra de rétroviseur intérieur
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CAMERA DE RETROVISEUR INTERIEUR |
867C0 |
|
- | - |
|
2 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
86790D | - |
- | - |
|
3 | SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE |
76801 | - |
- | - |
PROCÉDURE

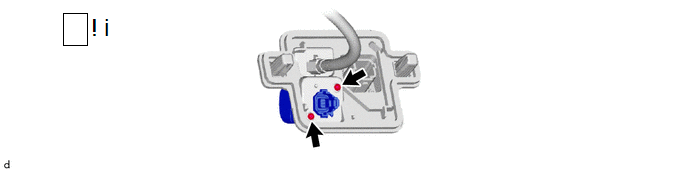

1. REPOSER L'ENSEMBLE DE CAMERA DE RETROVISEUR INTERIEUR
.png)
(1) A l'aide d'une clé à douille "TORX" T6, reposer l'ensemble de caméra de rétroviseur intérieur avec les 2 vis "TORX".
2. REPOSER L'ENSEMBLE DE CAMERA DE TELEVISION ARRIERE
3. REPOSER LE SOUS-ENSEMBLE DE GARNISSAGE EXTERIEUR DE PORTE DE COFFRE
Cliquer ici .gif)
