DESCRIPTION
Ce circuit fournit l'alimentation électrique nécessaire au fonctionnement du capteur de moniteur d'angle mort.

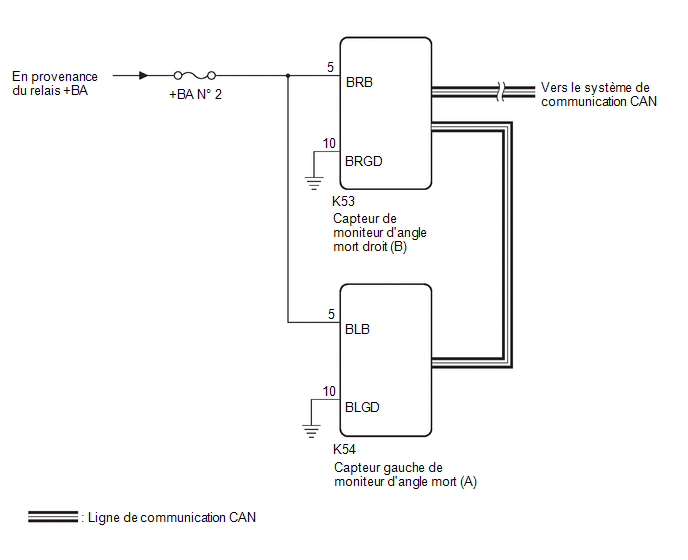

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCÉDURE
| 1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DU CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B)) |
(a) Débrancher le connecteur K53 du capteur de moniteur d'angle mort droit (B).
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(K53) Cliquer sur Location & Routing(K53) Cliquer sur Connector(K53) Cliquer sur Connector(K53)|
Branchement du tester | Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
K53-5 (BRB) - Masse de carrosserie |
Contacteur d'allumage en position ON |
9 à 16 V |
| K53-5 (BRB) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
| NON OK | .gif) | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 2. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT DROIT (B) - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(K53) Cliquer sur Location & Routing(K53) Cliquer sur Connector(K53) Cliquer sur Connector(K53)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K53-10 (BRGD) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (SOURCE D'ALIMENTATION ELECTRIQUE DU CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE (A)) |
(a) Débrancher le connecteur K54 du capteur de moniteur d'angle mort gauche (A).
(b) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(K54) Cliquer sur Location & Routing(K54) Cliquer sur Connector(K54) Cliquer sur Connector(K54)|
Branchement du tester | Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
K54-5 (BLB) - Masse de carrosserie |
Contacteur d'allumage en position ON |
9 à 16 V |
| K54-5 (BLB) - Masse de carrosserie |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
| 4. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CAPTEUR DE MONITEUR D'ANGLE MORT GAUCHE (A) - MASSE DE CARROSSERIE) |
(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(K54) Cliquer sur Location & Routing(K54) Cliquer sur Connector(K54) Cliquer sur Connector(K54)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
K54-10 (BLGD) - Masse de carrosserie |
Toujours | En dessous de 1 Ω |
| OK. | | PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
