DESCRIPTION
Le système d'éclairage à l'ouverture commande l'éclairage du contacteur de démarrage par bouton-poussoir.

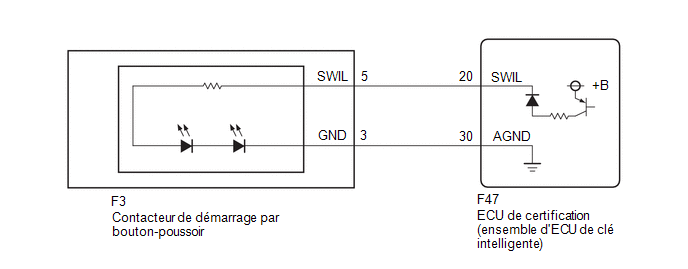

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
Cliquer ici
PROCÉDURE
|
1. | EFFECTUER L'ACTIVE TEST A L'AIDE DU GTS |
(a) Effectuer l'Active Test en suivant les indications du GTS.
Body Electrical > Smart Key > Active Test|
Affichage du tester | Objet de la mesure |
Plage de commande | Note de diagnostic |
|---|---|---|---|
|
Start SW Light Power Supply |
Eclairage du contacteur de démarrage par bouton-poussoir |
OFF ou ON | - |
|
Affichage du tester |
|---|
|
Start SW Light Power Supply |
OK.:
L'éclairage du contacteur de démarrage par bouton-poussoir s'allume.
| OK. | .gif) | PASSER A LA ZONE SUSPECTEE SUIVANTE INDIQUEE DANS LE TABLEAU DES SYMPTOMES DE PROBLEMES |
|
| 2. |
VERIFIER LE CONTACTEUR DE DEMARRAGE A BOUTON-POUSSOIR |
Cliquer ici
| NON OK | | REMPLACER LE CONTACTEUR DE DEMARRAGE A BOUTON-POUSSOIR |
|
| 3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (CONTACTEUR DE DEMARRAGE PAR BOUTON-POUSSOIR - ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)) |
(a) Débrancher le connecteur F3 du contacteur de démarrage par bouton-poussoir.
(b) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F3,F47) Cliquer sur Location & Routing(F3,F47) Cliquer sur Connector(F3) Cliquer sur Connector(F3) Cliquer sur Connector(F47) Cliquer sur Connector(F47)|
Branchement du tester | Condition |
Condition spécifiée |
|---|---|---|
|
F3-5 (SWIL) - F47-20 (SWIL) |
Toujours | En dessous de 1 Ω |
|
F3-3 (GND) - F47-30 (AGND) |
Toujours | En dessous de 1 Ω |
|
F3-5 (SWIL) ou F47-20 (SWIL) - Masse de carrosserie |
Toujours | 10 kΩ ou plus |
|
F3-3 (GND) ou F47-30 (AGND) - Masse de carrosserie |
Toujours | 10 kΩ minimum |
| OK. | | REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
| NON OK | | REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
