DESCRIPTION
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Mémoire |
Remarque |
|---|---|---|---|---|---|
|
C102014 |
Coupure ou court-circuit à la masse ou coupure dans le circuit de contacteur d'allumage en position On/Start |
|
|
DTC enregistré |
Un dysfonctionnement du système de frein de stationnement électrique s'affiche sur l'affichage multifonction. |

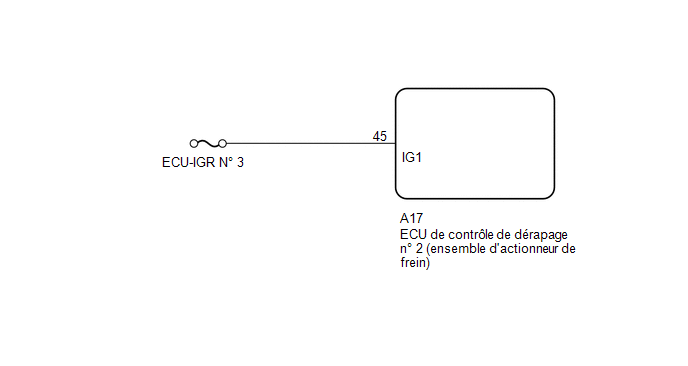

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Vérifier les fusibles pour les circuits liés à ce système avant d'effectuer la procédure suivante.
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (TENSION DE LA BORNE IG1) |
(a) S'assurer de l'absence de jeu au niveau du verrouillage et du raccordement du connecteur.
OK.:
Le connecteur est correctement branché.
(b) Débrancher le connecteur A17 de l'ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein).
(c) Vérifier qu'il n'y a pas de déformation et de corrosion sur le boîtier du connecteur et les bornes.
OK.:
Absence de déformation ou corrosion.
(d) Mettre le contacteur d'allumage en position ON.
(e) Mesurer la tension en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Tension standard:
Cliquer sur Location & Routing(A17) Cliquer sur Location & Routing(A17) Cliquer sur Connector(A17) Cliquer sur Connector(A17)
|
Branchement du tester |
Condition du contacteur |
Condition spécifiée |
|---|---|---|
|
A17-45 (IG1) - Masse de carrosserie |
Contacteur d'allumage en position ON |
11 à 14 V |
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
11 à 14 V. |
A |
|
Moins de 11 V. |
B |
| A | .gif) |
REMPLACER L'ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
| B | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
