Toyota bZ4X - Manuel de réparation (2021-2024): Court-circuit à la batterie dans le circuit de commande de déploiement du prétensionneur de ceinture de sécurité droit de la deuxième rangée

DESCRIPTION

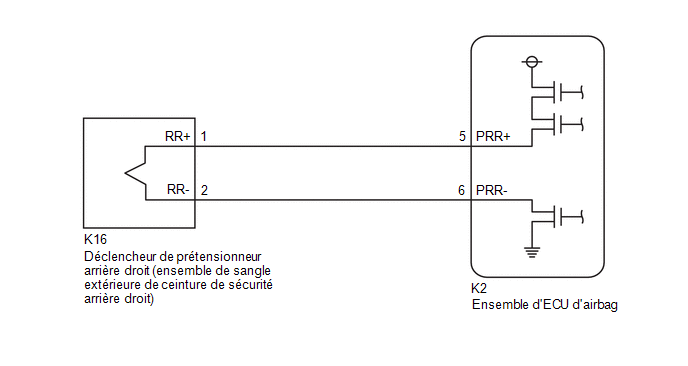

SCHEMA DE CABLAGE

MESURE DE PRECAUTION/REMARQUE/CONSEIL

REMARQUE:

• Une fois le contact coupé, il se peut qu'il y ait un délai d'attente avant le débranchement de la borne négative (-) de la batterie auxiliaire.

  Cliquer ici

  CONSEIL:

  En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

  Cliquer ici

• Après avoir remplacé l'ensemble d'ECU d'airbag, se reporter à la procédure de travail.

  Cliquer ici

CONSEIL:

• Pour effectuer la méthode de simulation, sélectionner le mode de vérification (Check Mode) à l'aide du GTS

  Cliquer ici

• Effectuer la méthode de simulation tout en vérifiant la Data List.

  Cliquer ici

PROCÉDURE

(a) Mettre le contacteur d'allumage en position ON, et attendre 60 secondes minimum.

(b) Vérifier les DTC.

Body Electrical > SRS Airbag > Trouble Codes.

Résultat:

B

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION Cliquer ici CONSEIL: Utiliser la méthode de simulation en sélectionnant le mode de vérification à l'aide du GTS. Cliquer ici Effectuer la méthode de simulation tout en vérifiant la Data List. Cliquer ici

A

(a) Mettre le contacteur d'allumage en position OFF.

(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(c) Vérifier que les connecteurs sont correctement connectés à l'ensemble de ceinture extérieure du siège arrière droit et l'ensemble d'ECU d'airbag.

OK.:

Les connecteurs sont correctement branchés.

NON OK

BRANCHER LES CONNECTEURS CORRECTEMENT

OK.

(a) Débrancher les connecteurs de l'ensemble de ceinture extérieure du siège arrière droit et l'ensemble d'ECU d'airbag.

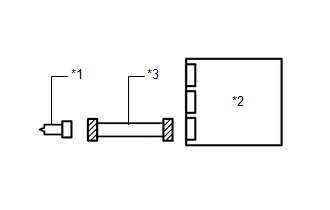

*1 Ensemble de sangle extérieure de ceinture de sécurité arrière droite *2 Ensemble d'ECU d'airbag *3 Faisceau de câbles

(b) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées.

OK.:

Les bornes ne sont ni déformées ni endommagées.

(c) S'assurer que les ressorts de court-circuit pour le mécanisme de prévention d'activation du faisceau de câbles du connecteur ne sont ni déformés ni endommagés.

OK.:

Les ressorts de court-circuit ne sont ni déformés ni endommagés.

(d) S'assurer que le connecteur du faisceau de câbles (côté ensemble de sangle extérieure de ceinture de sécurité arrière droite) n'est pas desserré, déformé ou endommagé.

OK.:

Le bouton de verrouillage de connecteur d'airbag n'est pas libéré et la griffe de la serrure n'est ni déformée ni endommagée.

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

(a) Brancher le connecteur de l'ensemble d'ECU d'airbag.

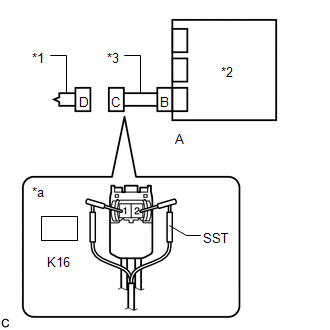

*1 Ensemble de sangle extérieure de ceinture de sécurité arrière droite *2 Ensemble d'ECU d'airbag *3 Faisceau de câbles *a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de sangle extérieure de ceinture de sécurité arrière droite)

(b) Raccorder le SST (résistance 2,1 Ω) au connecteur C.

ATTENTION:

Ne jamais brancher le tester sur l'ensemble de sangle extérieure de ceinture de sécurité arrière droite pour procéder à une mesure car le déploiement du prétensionneur peut occasionner des blessures graves.

REMARQUE:

• Ne pas forcer pour introduire le SST dans les bornes du connecteur lors du branchement du SST.
• Veiller à introduire le SST bien dans l'axe des bornes du connecteur.

SST: 09843-18061

(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(d) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(e) Supprimer les DTC enregistrés dans la mémoire.

Body Electrical SRS Airbag Clear DTCs

(f) Mettre le contacteur d’allumage en position OFF.

SUIVANT

(a) Mettre le contacteur d'allumage en position ON, et attendre 60 secondes minimum.

(b) Vérifier les DTC.

Body Electrical > SRS Airbag > Trouble Codes.

Résultat:

CONSEIL:

Des codes autres que le DTC B007512 peuvent être émis à ce stade mais ils n'ont aucun rapport avec cette vérification.

(c) Mettre le contacteur d'allumage en position OFF.

(d) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.

ATTENTION:

Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

(e) Débrancher le SST du connecteur C.

A

REMPLACER L'ENSEMBLE DE SANGLE EXTERIEURE DE CEINTURE DE SECURITE ARRIERE DROITE

B

(a) Débrancher le connecteur de l'ensemble d'ECU d'airbag.

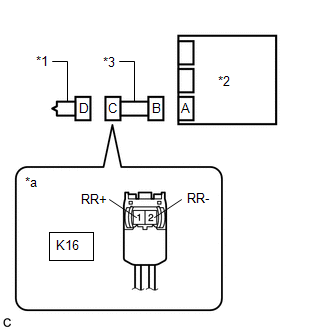

*1 Ensemble de sangle extérieure de ceinture de sécurité arrière droite *2 Ensemble d'ECU d'airbag *3 Faisceau de câbles *a Vue avant du connecteur côté faisceau de câbles (vers l'ensemble de sangle extérieure de ceinture de sécurité arrière droite)

(b) Rechercher un éventuel court-circuit en B+ dans le circuit.

(1) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(2) Mettre le contacteur d'allumage en position ON.

(3) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K16) Cliquer sur Location & Routing(K16) Cliquer sur Connector(K16) Cliquer sur Connector(K16)

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

(a) Brancher les connecteurs sur l'ensemble de sangle extérieure de ceinture de sécurité arrière droite et sur l'ensemble d'ECU d'airbag.

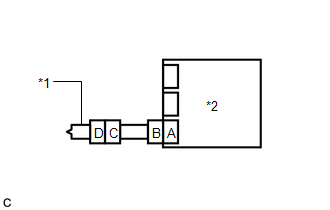

*1 Ensemble de sangle extérieure de ceinture de sécurité arrière droite *2 Ensemble d'ECU d'airbag

(b) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.

(c) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(d) Supprimer les DTC enregistrés dans la mémoire.

Body Electrical SRS Airbag Clear DTCs

(e) Mettre le contacteur d’allumage en position OFF.

SUIVANT

(a) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.

(b) Vérifier les DTC.

Body Electrical > SRS Airbag > Trouble Codes.

Résultat:

CONSEIL:

Des codes autres que le DTC B007512 peuvent être émis à ce stade mais ils n'ont aucun rapport avec cette vérification.

A

UTILISER LA METHODE DE SIMULATION POUR EFFECTUER LA VERIFICATION Cliquer ici CONSEIL: Utiliser la méthode de simulation en sélectionnant le mode de vérification à l'aide du GTS. Cliquer ici Effectuer la méthode de simulation tout en vérifiant la Data List. Cliquer ici

B

REMPLACER L'ENSEMBLE D'ECU D'AIRBAG
