DEMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

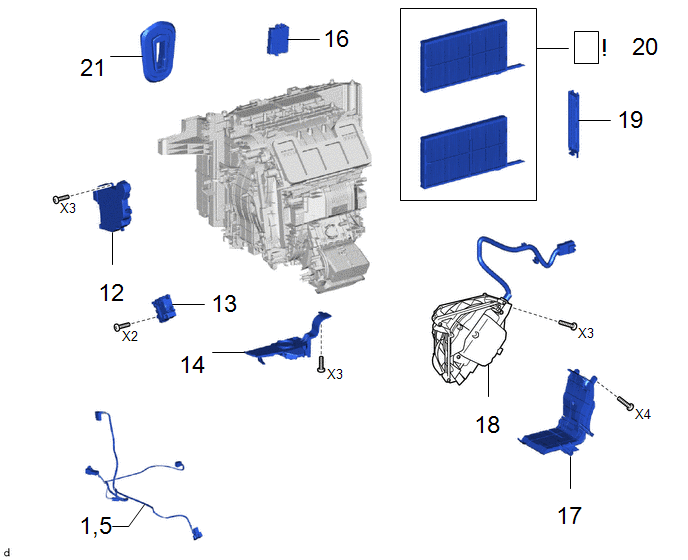

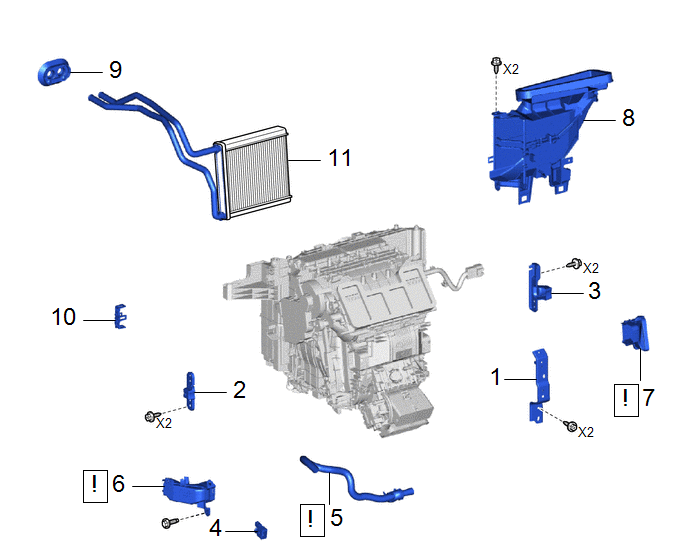

PIECES CONSTITUTIVES (DEMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SUPPORT DE FIXATION SUPERIEUR DE BOITIER DE CONSOLE GAUCHE |
58992A | - |
- | - |
|
2 | SUPPORT DE FIXATION DE CLIMATISATION N° 2 |
55346E | - |
- | - |
|
3 | SUPPORT DE FIXATION DE CLIMATISATION N° 1 |
55346D | - |
- | - |
|
4 | THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE DE L'HABITACLE) |
88625Q | - |
- | - |
|
5 | ASPIRATEUR |
88897P |
|
- | - |
|
6 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 4 |
87201L |
|
- | - |
|
7 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 2 |
87201B |
|
- | - |
|
8 | SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1 |
87201 | - |
- | - |
|
9 | OEILLET DE TUYAU DE CHAUFFAGE |
88897M | - |
- | - |
|
10 | ATTACHE DE CHAUFFAGE |
87124B | - |
- | - |
|
11 | SOUS-ENSEMBLE DE BLOC DE CHAUFFE |
87107A | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
12 | SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1 |
87050C | - |
- | - |
|
13 | SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 2 |
87050D | - |
- | - |
|
14 | SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 5 |
87050G | - |
- | - |
|
1,5 | ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION |
82210K | - |
- | - |
|
16 | ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE |
89784 | - |
- | - |
|
17 | CACHE DE SOUFFLANTE DE CHAUFFAGE |
87137B | - |
- | - |
|
18 | SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR |
87103B | - |
- | - |
|
19 | PLAQUE DE COUVERCLE DE FILTRE A AIR |
88899M | - |
- | - |
|
20 | BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR |
- |
|
- | - |
|
21 | OEILLET DE TUYAU DE REFROIDISSEUR |
88897K | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|

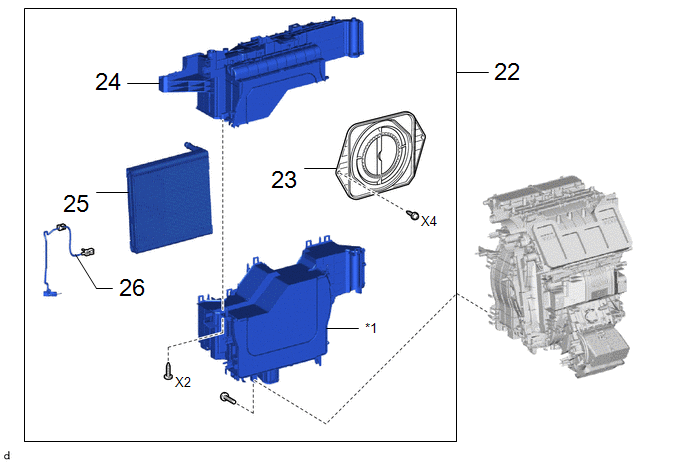

22 | ENSEMBLE DE BOITIER D'EVAPORATEUR |
- | - |
- | - |
|
23 | CARENAGE DE VENTILATEUR |
- | - |
- | - |
|
24 | BOITIER SUPERIEUR D'EVAPORATEUR |
- | - |
- | - |
|
25 | SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1 |
88501 | - |
- | - |
|
26 | THERMISTANCE DE REFROIDISSEUR N° 1 |
88625 | - |
- | - |
|
*1 | BOITIER INFERIEUR D'EVAPORATEUR |
- | - |
PROCÉDURE

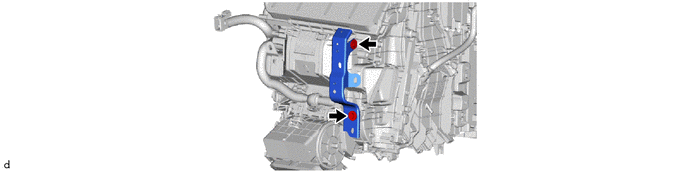

1. DEPOSER LE SUPPORT DE FIXATION SUPERIEUR DE BOITIER DE CONSOLE GAUCHE

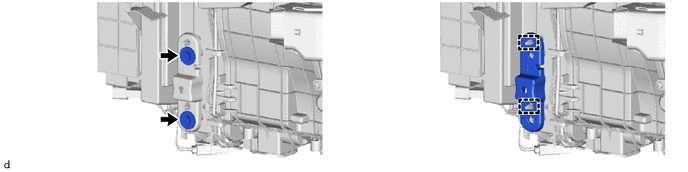

2. DEPOSER LE SUPPORT DE FIXATION DE CLIMATISATION N° 2
3. DEPOSER LE SUPPORT DE FIXATION DE CLIMATISATION N° 1
4. DEPOSER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE D'HABITACLE)

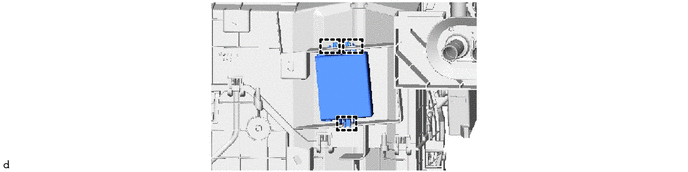

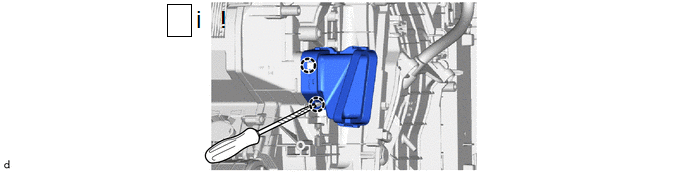

5. DEPOSER L'ASPIRATEUR
(1) Libérer le guide pour détacher l'aspirateur.
(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer l'aspirateur.

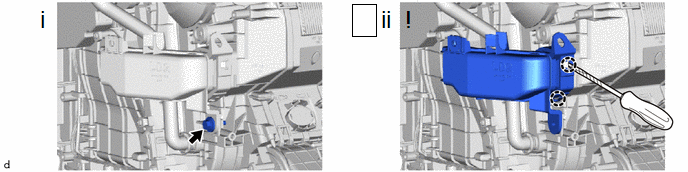

6. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 4
(1) Déposer le boulon.
(2) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le sous-ensemble de conduite d'air n° 4.

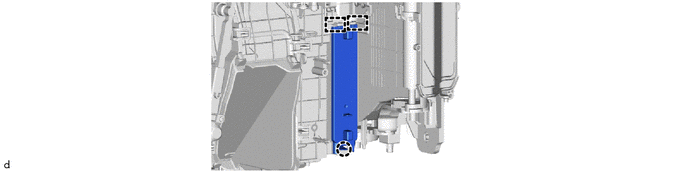

7. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 2
(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, libérer les griffes pour déposer le sous-ensemble de conduite d'air n° 2.

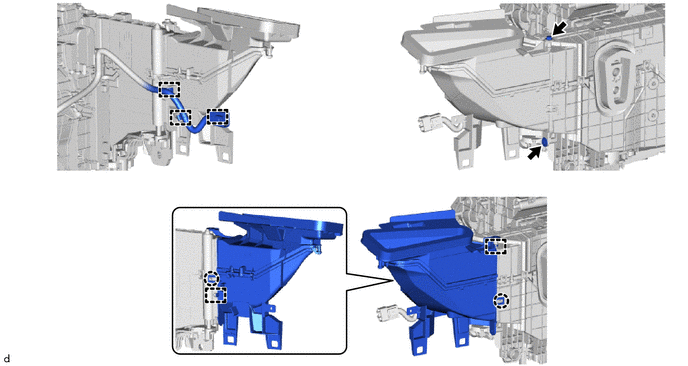

8. DEPOSER LE SOUS-ENSEMBLE DE CONDUITE D'AIR N° 1

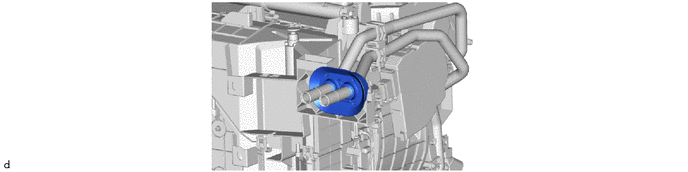

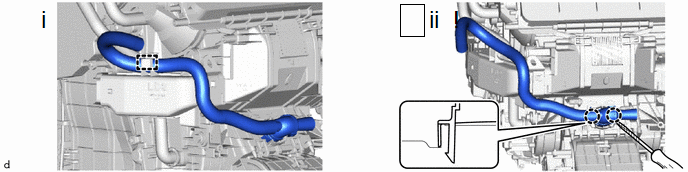

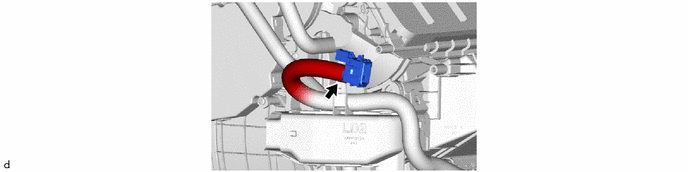

9. DEPOSER L'OEILLET DE TUYAU DE CHAUFFAGE

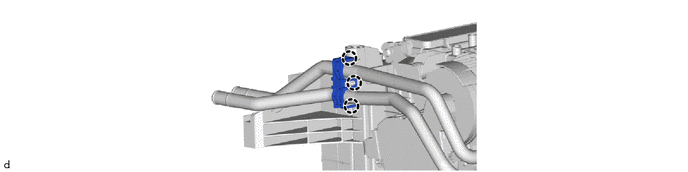

10. DEPOSER L'ATTACHE DE CHAUFFAGE

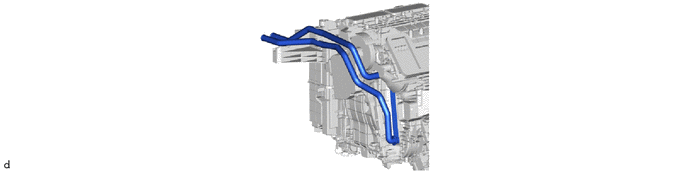

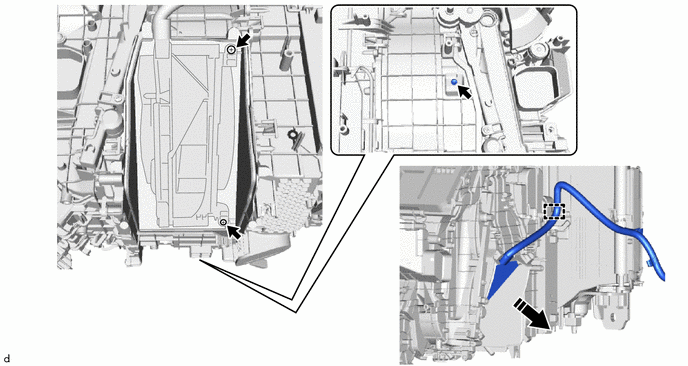

11. DEPOSER LE SOUS-ENSEMBLE DE BLOC DE CHAUFFE

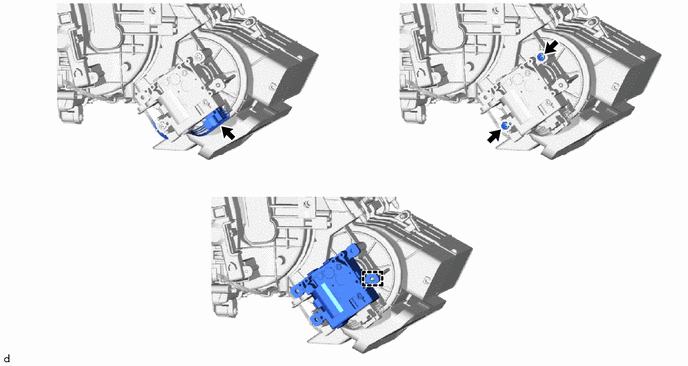

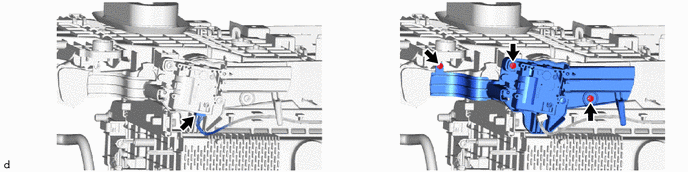

12. DEPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 1

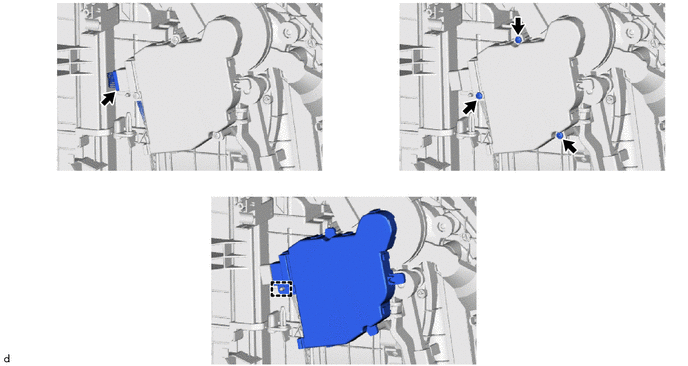

13. DEPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 2
14. DEPOSER LE SOUS-ENSEMBLE DE SERVOMOTEUR DE VOLET DE RADIATEUR DE CLIMATISATION N° 5

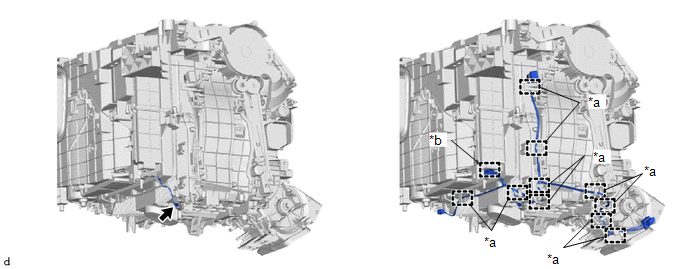

15. DEPOSER L'ENSEMBLE DE FAISCEAU DE CABLES DE CLIMATISATION
|
*a | Guide |
*b | Attache |

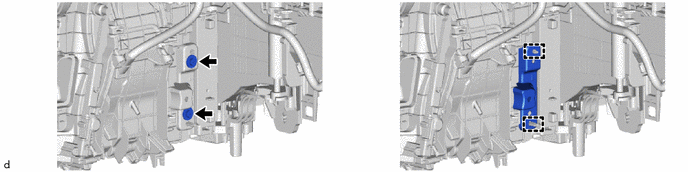

16. DEPOSER L'ECU DE CODE DE DISPOSITIF ANTIDEMARRAGE

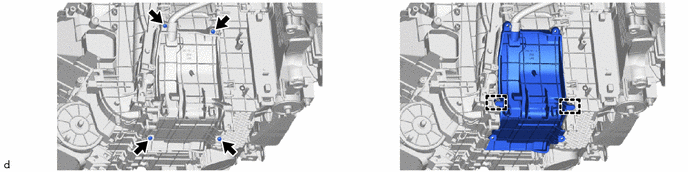

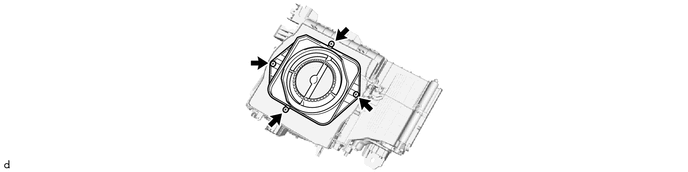

17. DEPOSER LE CACHE DE SOUFFLANTE DE CHAUFFAGE
18. DEPOSER LE SOUS-ENSEMBLE DE MOTEUR DE SOUFFLANTE AVEC VENTILATEUR
.png) |
Déposer dans ce sens |
- | - |
19. DEPOSER LA PLAQUE DE COUVERCLE DE FILTRE A AIR

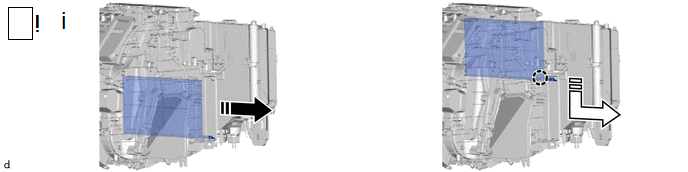

20. DEPOSER LE BOITIER DE FILTRE A AIR AVEC FILTRE DE PURIFICATION D'AIR
|
|
Déposer dans cette Direction (1) |
 |
Déposer dans ce sens (2) |
(1) Déposer le boîtier de filtre à air avec filtre de purification d'air, comme indiqué sur le schéma.
REMARQUE:
Lors de la dépose du boîtier de filtre à air avec filtre de purification d'air, nettoyer l'intérieur de l'ensemble de bloc de climatisation.
|

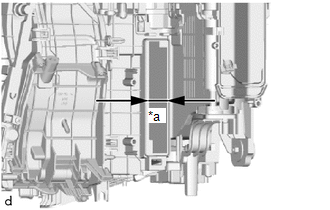

*a | 25 mm (0,984 po) |

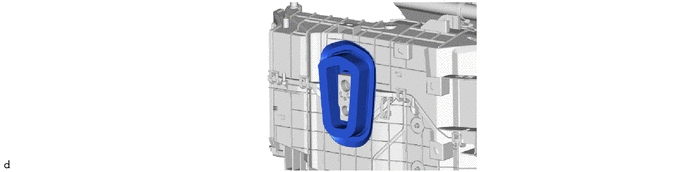

21. DEPOSER L'OEILLET DE TUYAU DE REFROIDISSEUR

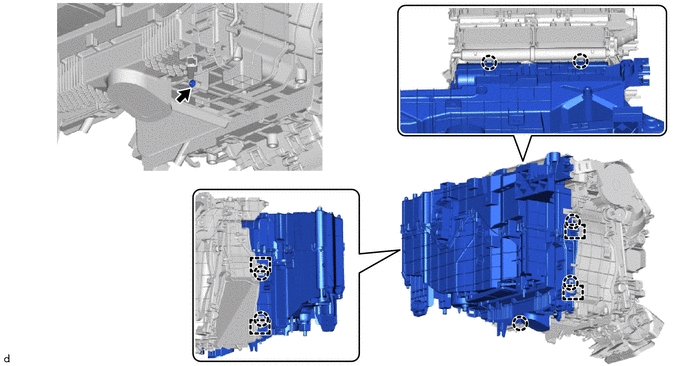

22. DEPOSER L'ENSEMBLE DE BOITIER D'EVAPORATEUR
23. DEPOSER LE CARENAGE DE VENTILATEUR

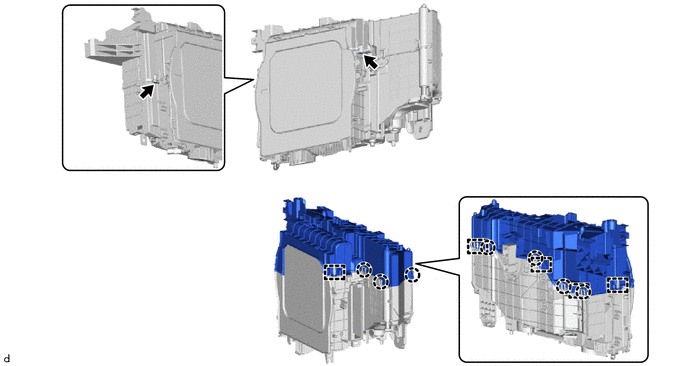

24. DEPOSER LE BOITIER SUPERIEUR D'EVAPORATEUR
25. DEPOSER LE SOUS-ENSEMBLE D'EVAPORATEUR DE REFROIDISSEUR N° 1

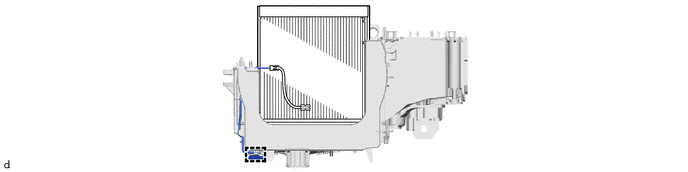

26. DEPOSER LA THERMISTANCE DE REFROIDISSEUR N° 1
Cliquer ici .gif)
