DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

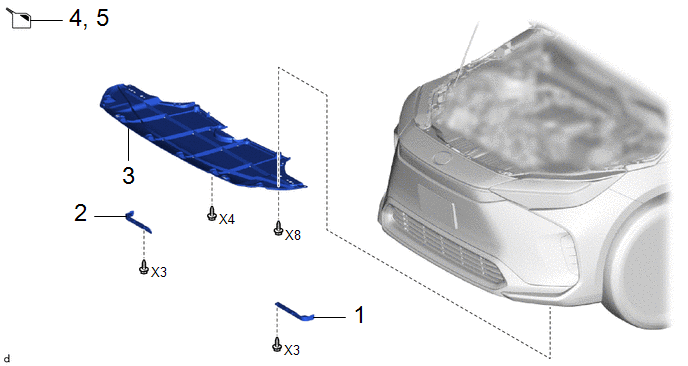

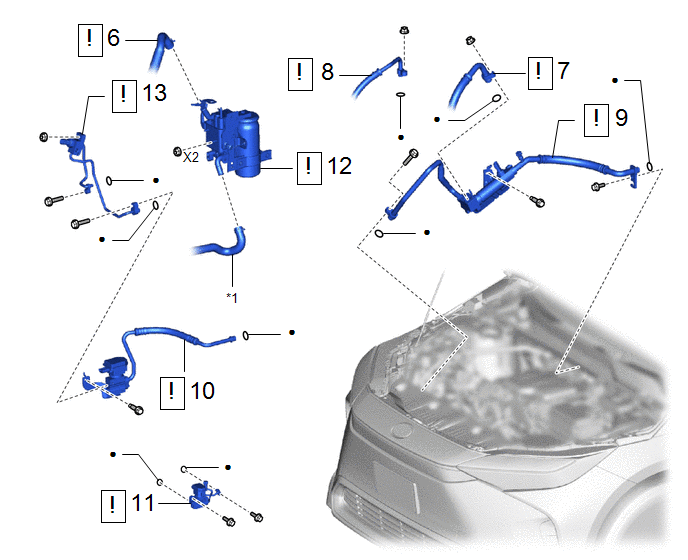

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE |
53896B | - |
- | - |
|
2 | BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE |
53895B | - |
- | - |
|
3 | SABOT DE PROTECTION DE MOTEUR N° 1 |
51441E | - |
- | - |
|
4 | VIDANGER LE LIQUIDE DE REFROIDISSEMENT |
- | - |
|
- |
| 5 |
RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERATION |
- | - |
|
- |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
6 | SOUS-ENSEMBLE DE DURITE D'EAU |
87209 |
|
- | - |
|
7 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION |
88704 |
|
- | - |
|
8 | TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
88711 |
|
- | - |
|
9 | DURITE ET ACCESSOIRE DE CLIMATISATION |
88720A |
|
- | - |
|
10 | DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2: |
88711A |
|
- | - |
|
11 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
88710E |
|
- | - |
|
12 | ENSEMBLE DE CONDENSEUR |
87100B |
|
- | - |
|
13 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES N° 2 |
88710G |
|
- | - |
|
*1 | DURITE B D'ENTREE D'EAU DE CHAUFFAGE |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT GAUCHE
Cliquer ici
.gif)
2. DEPOSER LE BOUCLIER ANTI-ECLABOUSSURES D'AILE AVANT DROITE
(a) Procéder de la même manière que pour le côté gauche.
3. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1
Cliquer ici
4. VIDANGER LE LIQUIDE DE REFROIDISSEMENT (pour réchauffeur)
Cliquer ici
5. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
Cliquer ici

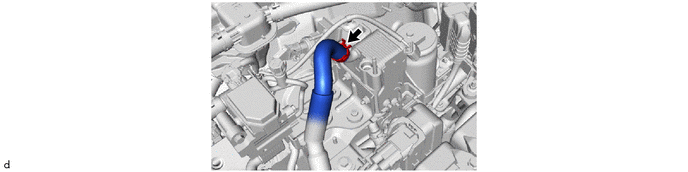

6. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU
|
|
REMARQUE:
|
7. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION
|
|
Cliquer ici |
8. DEBRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1
|
|
Cliquer ici |
9. DEPOSER LE TUYAU ET LES ACCESSOIRES DE CLIMATISATION
|
|
Cliquer ici |
10. DEPOSER LA DURITE DE DECHARGE DE LIQUIDE DE REFROIDISSEMENT N° 2
|
|
Cliquer ici |
11. DEPOSER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRE
|
|
Cliquer ici |

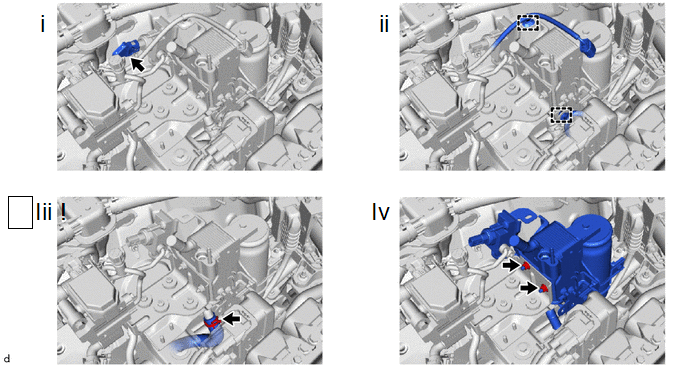

12. DEPOSER L'ENSEMBLE DE CONDENSEUR
(1) Débrancher le connecteur.
(2) Libérer les attaches pour débrancher le faisceau de câbles.
(3) Faire coulisser l'agrafe de durite pour débrancher la durite d'entrée d'eau de chauffage B.
REMARQUE:
(4) Déposer les 2 écrous et l'ensemble de condenseur.

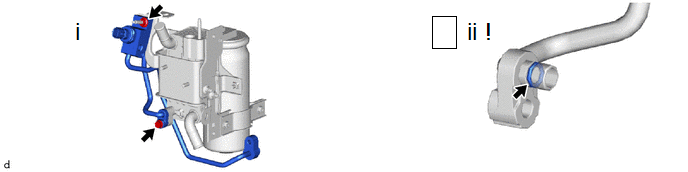

13. DEPOSER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES N° 2
(1) Déposer le boulon, l'écrou et l'ensemble de tuyau de climatisation et d'accessoires n° 2.
(2) Déposer le joint torique de l'ensemble tuyau de climatisation et d'accessoires n° 2.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
