DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

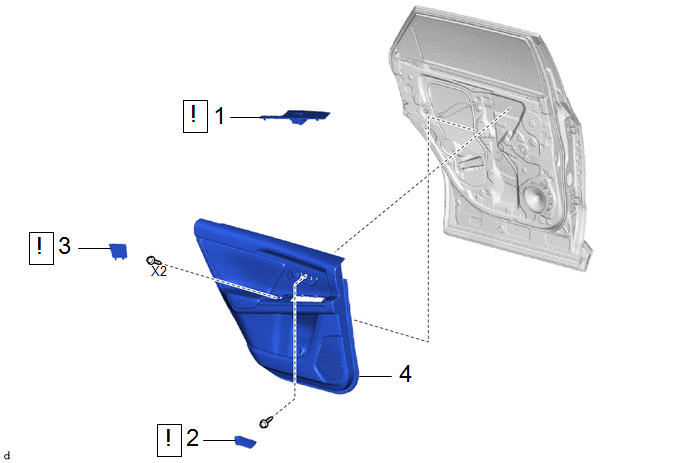

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE |
- |
|
- | - |
|
2 | GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE |
69278C |
|
- | - |
|
3 | CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE |
67841B |
|
- | - |
|
4 | ECLAIRAGE AMBIANT (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE) |
67604 | - |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE CONTACTEUR DE LEVE-VITRE ELECTRIQUE ARRIERE AVEC PANNEAU DE BASE D'ACCOUDOIR DE PORTE ARRIERE
|
|
Cliquer ici |
2. DEPOSER LA GARNITURE DE POIGNEE INTERIEURE DE PORTE ARRIERE
|
|
Cliquer ici |
3. DEPOSER LE CACHE D'ORIFICE DE VISITE DE PORTE ARRIERE
|
|
Cliquer ici |
4. DEPOSER L'ECLAIRAGE AMBIANT (SOUS-ENSEMBLE DE PANNEAU D'HABILLAGE DE PORTE ARRIERE)
Cliquer ici .gif)
