DEPOSE
MESURE DE PRECAUTION/REMARQUE/CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL

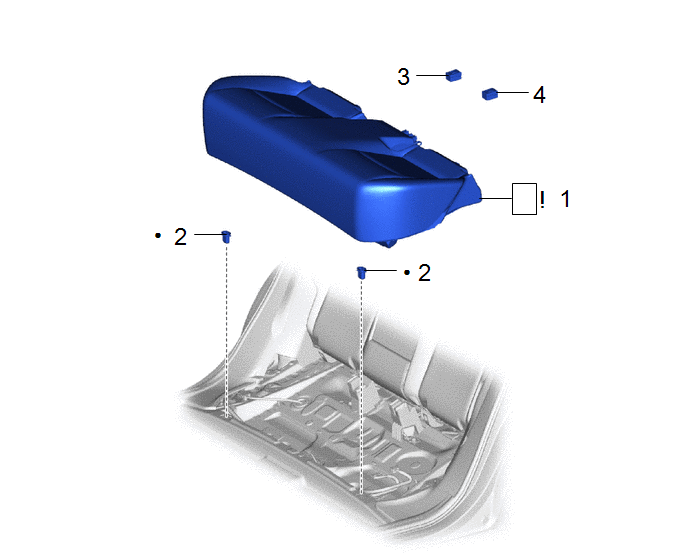

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE |
- |
|
- | - |
|
2 | CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE |
72693 | - |
- | - |
|
3 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT |
87501A | - |
- | - |
|
4 | SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE |
87501B | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
|

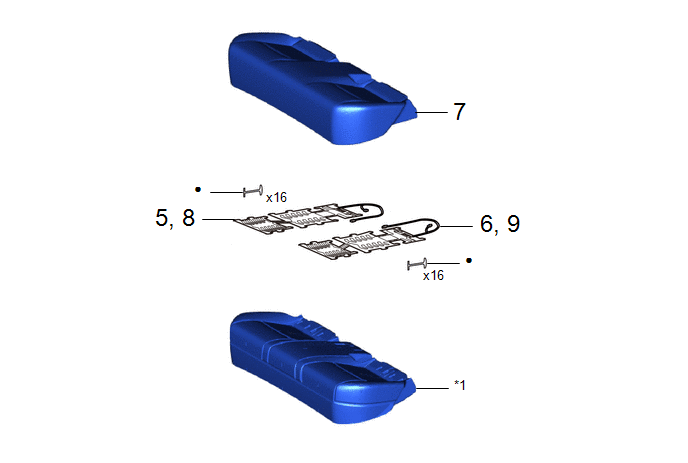

Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
5 | DEBRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 |
87510Z | - |
- | - |
|
6 | DEBRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 |
87510Y | - |
- | - |
|
7 | HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE |
71075B | - |
- | - |
|
8 | DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1 |
87510Z | - |
- | - |
|
9 | DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1 |
87510Y | - |
- | - |
|
*1 | REMBOURRAGE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE COUSSIN DE SIEGE ARRIERE DE TYPE BANQUETTE
|
|
Cliquer ici |
2. DEPOSER LE CROCHET DE VERROUILLAGE D'ASSISE DE SIEGE ARRIERE
Cliquer ici
.gif)
3. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE DROIT
Cliquer ici
4. DEPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE GAUCHE
(a) Procéder de la même manière que pour le côté droit.

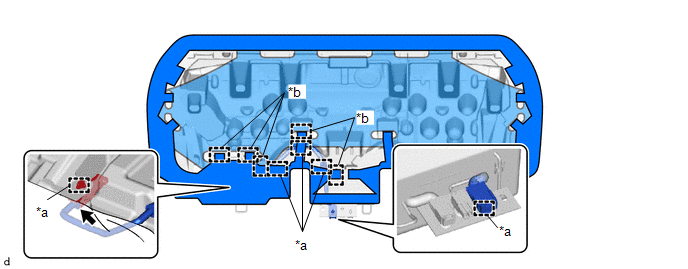

5. DEBRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1
|
*a | Attache |
*b | Crochet |
6. DEBRANCHER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1
(a) Procéder de la même manière que pour le côté droit.
7. DEPOSER LA HOUSSE D'ASSISE DE SIEGE ARRIERE DE TYPE BANQUETTE
Cliquer ici

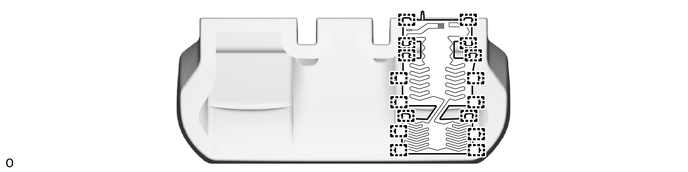

8. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE DROIT N° 1
9. DEPOSER L'ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE ARRIERE GAUCHE N° 1
(a) Procéder de la même manière que pour le côté droit.
