DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

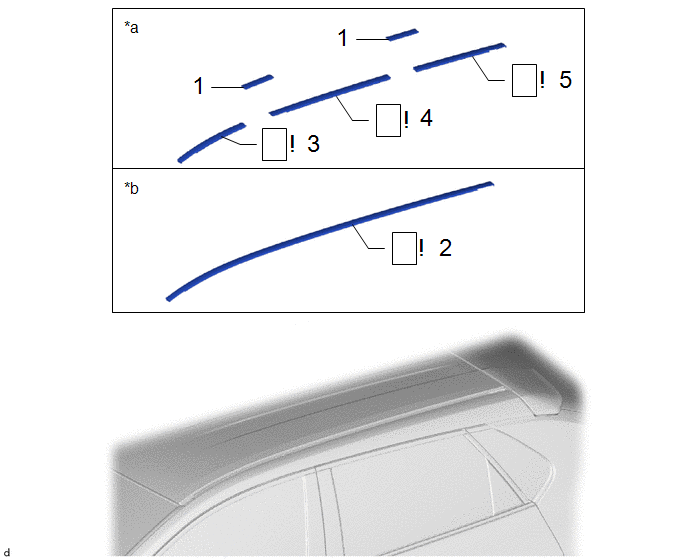

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | COUVRE-JOINT DE GOUTTIERE DE TOIT |
75597 | - |
- | - |
|
2 | GOUTTIERE DE TOIT |
75552 |
|
- | - |
|
3 | GOUTTIERE DE TOIT |
75552 |
|
- | - |
|
4 | GOUTTIERE CENTRALE DE TOIT |
75556C |
|
- | - |
|
5 | GOUTTIERE DE TOIT ARRIERE |
75554A |
|
- | - |
|
*a | Avec support |
*b | Sans support |
PROCÉDURE
1. DEPOSER LE COUVRE-JOINT DE GOUTTIERE DE TOIT (avec support)
Cliquer ici
.gif)
2. DEPOSER LA GOUTTIERE DE TOIT (sans support)
|
*a | Agrafe de gouttière de toit |
- | - |

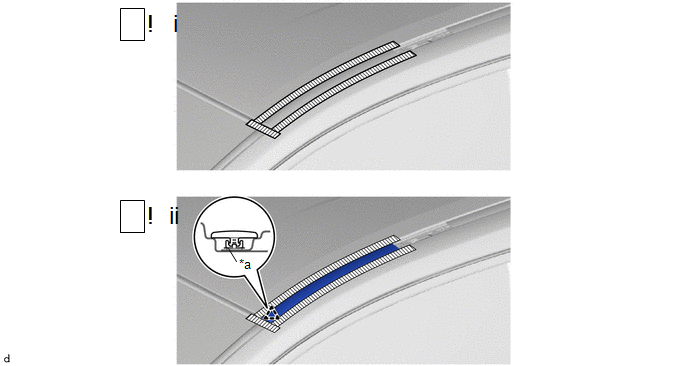

(1) Appliquer du ruban adhésif de protection autour de la gouttière de toit, comme indiqué sur le schéma.
(2) Libérer les agrafes pour déposer la gouttière de toit.
REMARQUE:
3. DEPOSER LA GOUTTIERE DE TOIT (avec support)
|
*a | Agrafe de gouttière de toit |
- | - |

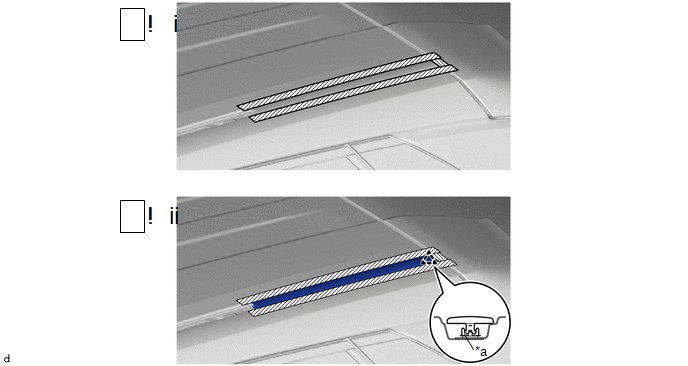

(1) Appliquer du ruban adhésif de protection autour de la gouttière de toit, comme indiqué sur le schéma.
(2) Libérer l'agrafe pour déposer la gouttière de toit.
REMARQUE:
4. DEPOSER LA GOUTTIERE CENTRALE DE TOIT (avec support)
|
*a | Agrafe de gouttière de toit |
- | - |

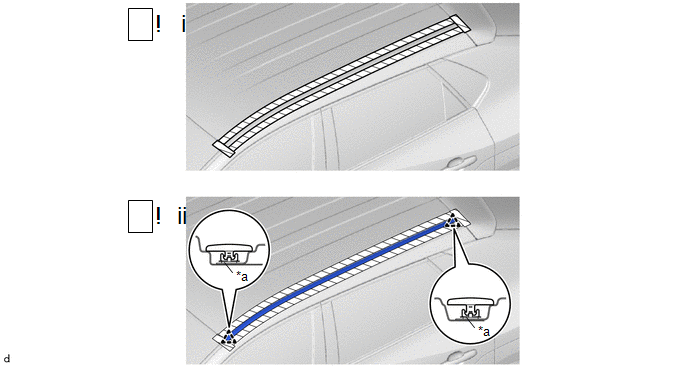

(1) Appliquer du ruban adhésif de protection autour de la gouttière centrale de toit, comme indiqué sur le schéma.
(2) Libérer l'agrafe pour déposer la gouttière centrale de toit.
REMARQUE:
5. DEPOSER LA GOUTTIERE DE TOIT ARRIERE (avec support)
|
*a | Agrafe de gouttière de toit |
- | - |

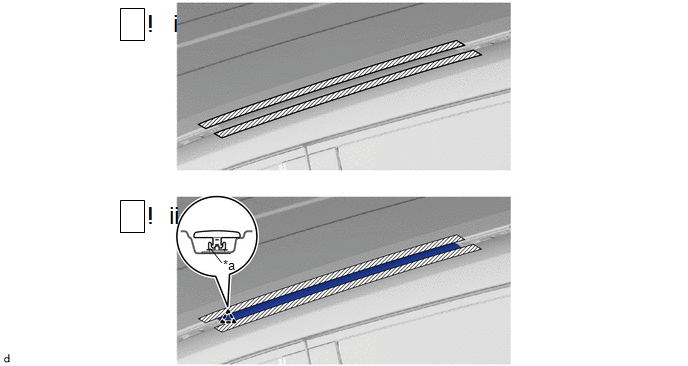

(1) Appliquer du ruban adhésif de protection autour de la gouttière de toit arrière, comme indiqué sur le schéma.
(2) Libérer l'agrafe pour déposer la gouttière de toit arrière.
REMARQUE:
PoseDemontage
DEMONTAGE MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION: Si l'ensemble de cylindre de frein à disque arrière a été démonté, purger l'air de l'ensemble de cylindre de frein à disque arrière.
Cliquer ici
REMARQUE:
Veiller à ne pas rayer, endommager ni appliquer une force exc ...
Pose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de référence
1 ENSEMBLE DE VENTILATEUR DE REFROIDISSEMENT D'INVERSEUR AVEC MOTEUR
G9160A -
- -
Procédure N° de référence
...
Verification Sur Vehicule
VERIFICATION SUR VEHICULE PROCÉDURE
1. DEPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2 Cliquer ici
2. VERIFIER LE LIQUIDE DE BOITE-PONT HYBRIDE
(a) Déposer le bouchon de remplissage et le joint d'étanchéité de l'ensemble de boîte-pont avec moteur et inverseur.
...
