EMPLACEMENT DES PIECES

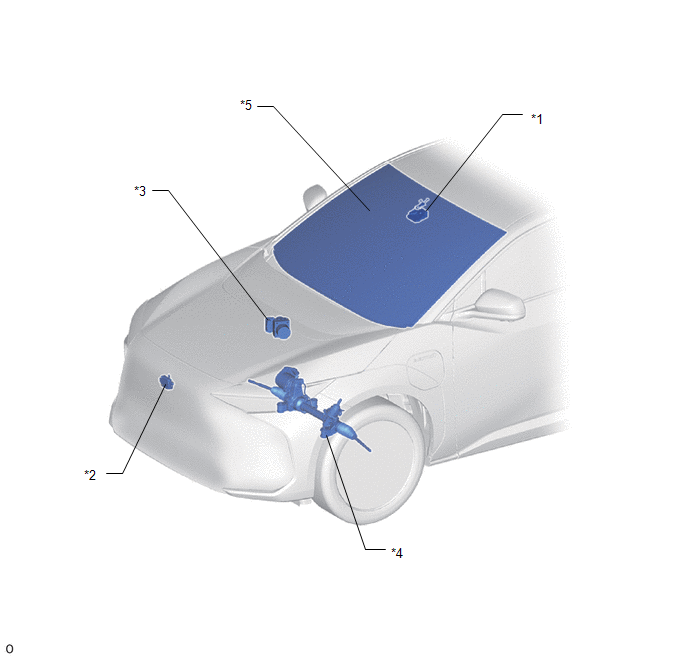

SCHEMA
|
*1 | CAMERA DE DETECTION AVANT |
*2 | ENSEMBLE DE CAPTEUR RADAR A ONDES MILLIMETRIQUES |
|
*3 | ECU DE CONTROLE DE DERAPAGE N° 2 (ENSEMBLE D'ACTIONNEUR DE FREIN) |
*4 | ECU DE DIRECTION ASSISTEE (ENSEMBLE DE MECANISME DE DIRECTION ASSISTEE A CREMAILLERE) |
|
*5 | VITRE DE PARE-BRISE (CHAUFFAGE) |
- | - |

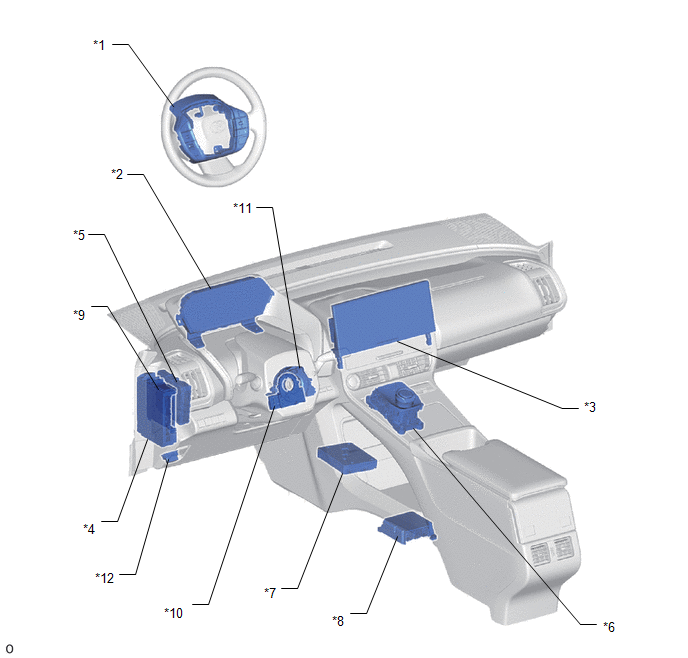

SCHEMA
|
*1 | *ENSEMBLE DE CONTACTEUR AU VOLANT |
*2 | ENSEMBLE DE COMBINE D'INSTRUMENTS |
|
*3 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
*4 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE D'ECU-IGR N° 2 |
|
*5 | ECU DE COMMANDE EV |
*6 | ECU DE COMMANDE DE CHANGEMENT DE VITESSE (ENSEMBLE DE CHANGEMENT DE VITESSE AU PLANCHER) |
|
*7 | EMETTEUR-RECEPTEUR TELEMATIQUE |
*8 | ENSEMBLE D'ECU D'AIRBAG |
|
*9 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
*10 | CAPTEUR D'ANGLE DE BRAQUAGE |
|
*11 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
*12 | DLC3 |

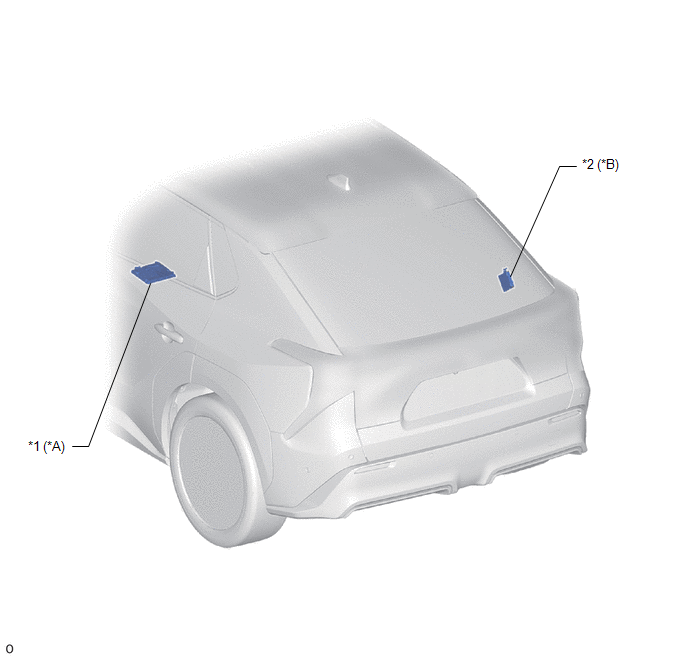

SCHEMA
|
*a | Avec système de moniteur de vision panoramique |
*b | Avec Ensemble d'ECU d'avertissement de distance |
|
*1 | ECU D'AIDE AU STATIONNEMENT |
*2 | ENSEMBLE D'ECU D'AVERTISSEMENT DE DISTANCE |
Mesures De Precaution
Schema Du SystemeCourt-circuit à la masse dans le circuit de commande de déploiement de l'étape 2 pour conducteur avant
DESCRIPTION
N° de DTC
Objet de la détection
Condition de détection de DTC
Zone incriminée
...
Vérifier la ligne de bus 7
DESCRIPTION
Symptôme Zone suspectée
Il y a des ECU ou capteurs qui affichent un arrêt de communication sur l'écran de diagnostic du bus. Or, il y a des ECU ou capteurs qui affichent un historique d'arrêt de la communication sur l'écran "Detail".
Ligne principale ou c ...
Mode d'arrêt de communication d'ECU de porte de coffre électrique
DESCRIPTION
Objet de la détection Symptôme
Zone incriminée
Mode d'arrêt de communication d'ECU de porte de coffre électrique
L'arrêt de communication pour "Back Door" est indiqué sur l'écran "Communication Bus Check" du GTS.
