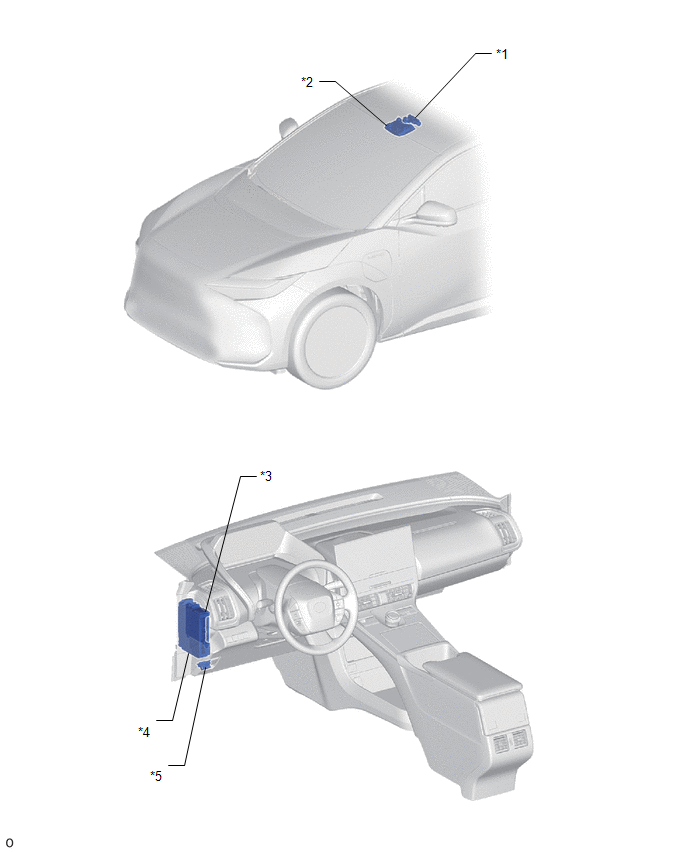

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | SOUS-ENSEMBLE DE MECANISME D'ENTRAINEMENT DE TOIT OUVRANT - ECU DE TOIT OUVRANT | *2 |
ENSEMBLE D'ECLAIRAGE DE LECTURE - CONTACTEUR DE PARE-SOLEIL DE TOIT |
|
*3 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DE RESEAU MULTIPLEX) |
*4 | ENSEMBLE DE BOITIER DE DISTRIBUTION ELECTRIQUE - FUSIBLE S/ROOF |
|
*5 | DLC3 |
- | - |
Schema Du SystemeTableau Des Symptomes De Problemes
TABLEAU DES SYMPTOMES DE PROBLEMES
CONSEIL:
Utiliser le tableau ci-dessous pour déterminer la cause des symptômes du problème. Si plusieurs zones incriminées sont énumérées, les causes éventuelles des symptômes sont présentées par ordre de probabilité dans la colonne "Zone incrimin ...
Défaillance de la plausibilité du signal de l'airbag
DESCRIPTION
Si le DCM (émetteur-récepteur télématique) détecte une erreur dans la communication entre le DCM (émetteur-récepteur télématique) et l'ensemble d'ECU d'airbag, à partir de l'autodiagnostic du DCM (émetteur-r&ea ...
Description Du Systeme
DESCRIPTION DU SYSTEME DESCRIPTION GENERALE DU SYSTEME DE COMMUNICATION
(a) Système de communication CAN (1) Le système de moniteur de vision panoramique utilise la communication CAN pour communiquer des données entre l'ECU d'aide au stationnement et chaque ECU.
(2) Si un problème se produit ...
