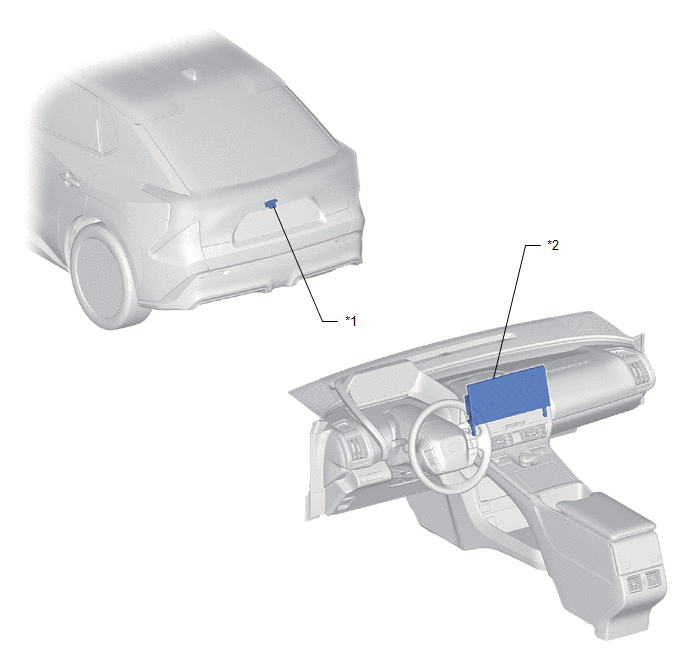

EMPLACEMENT DES PIECES
SCHEMA
|
*1 | ENSEMBLE DE CAMERA DE TELEVISION ARRIERE |
*2 | ENSEMBLE DE RECEPTEUR RADIO ET D'AFFICHAGE |
