EMPLACEMENT DES PIECES
SCHEMA
|

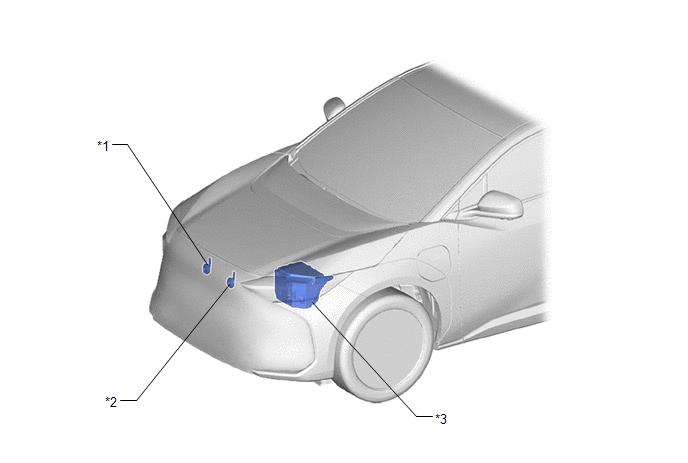

*1 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE |
*2 | ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE |
|
*3 | BLOC DE RELAIS DE COMPARTIMENT MOTEUR - RELAIS D'AVERTISSEUR SONORE - FUSIBLE D'AVERTISSEUR SONORE |
- | - |
SCHEMA
|

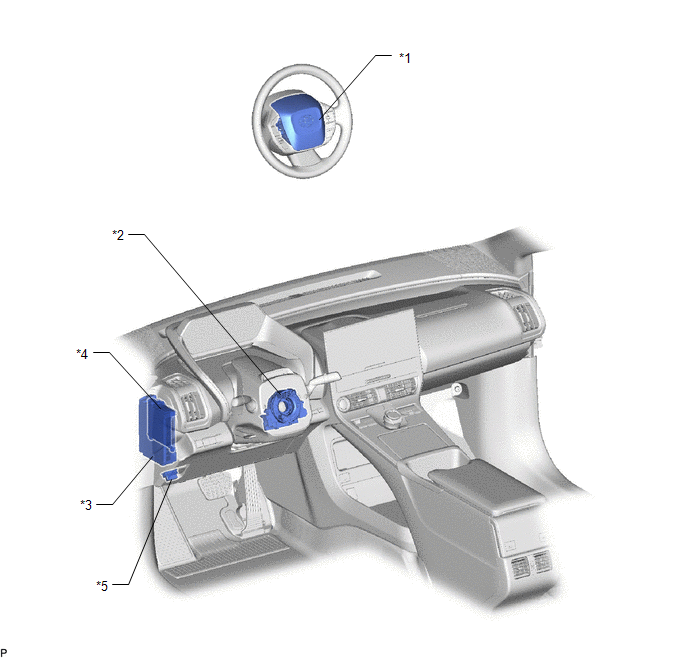

*1 | ENSEMBLE DE BOUTON D'AVERTISSEUR SONORE |
*2 | SOUS-ENSEMBLE DE CABLE EN SPIRALE |
|
*3 | ENSEMBLE DE BOITIER DE DISTRIBUTION D'ELECTRIQUE |
*4 | ECU DE CARROSSERIE PRINCIPALE (ECU DE CARROSSERIE DU RESEAU MULTIPLEX) |
|
*5 | DLC3 |
- | - |
