INFORMATIONS GENERALES
PROCEDURES DE RECHERCHE DE PANNES
|
Type de procédure |
Détails |
Méthode de recherche de pannes |
|---|---|---|
|
DTC en fonction des diagnostic |
La procédure de diagnostic est basée sur le DTC enregistré. |
La pièce défectueuse est identifiée sur la base des conditions de détection des DTC à l'aide d'un processus d'élimination. Les zones suspectées potentielles sont éliminées un par un à l'aide du GTS et de la vérification des pièces concernées. |
|
Symptôme en fonction du diagnostic (Aucun DTC enregistré) |
La procédure de diagnostic est basée sur les symptômes du problème. |
La pièce défectueuse est identifiée sur la base des symptômes du problème à l'aide d'un processus d'élimination. Les zones suspectées potentielles sont éliminées un par un à l'aide du GTS et de la vérification des pièces concernées. |
DESCRIPTION
(a) Les données de chaque système et les codes de diagnostic (DTC) peuvent être relevés au moyen du connecteur de liaison de données 3 (DLC3) du véhicule. Si le système semble ne pas fonctionner correctement, rechercher les dysfonctionnements éventuels à l'aide du GTS et procéder aux réparations.
VERIFIER LE DLC3

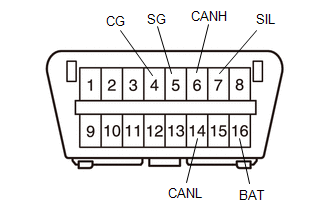

(a) Les ECU du véhicule utilisent le protocole de communication ISO 15765-4. La disposition des bornes du DLC3 répond à la norme SAE J1962 et est conforme au format ISO 15765-4.
|
N° de borne (symbole) | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|
|
7 (SIL) - 5 (SG) | Ligne "+" de bus |
Pendant la transmission |
Génération d'impulsions |
|
4 (CG) - masse de carrosserie |
Masse de châssis | Toujours |
En dessous de 1 Ω |
|
5 (SG) - masse de carrosserie |
Masse du signal | Toujours |
En dessous de 1 Ω |
|
16 (BAT) - masse de carrosserie |
Borne positive de la batterie auxiliaire |
Toujours | 11 à 14 V |
|
6 (CANH) - 14 (CANL) |
Ligne de bus CAN | Contacteur d'allumage en position OFF* |
54 à 69 Ω |
|
6 (CANH) - 4 (CG) | Ligne de bus CAN niveau HIGH |
Contacteur d'allumage en position OFF* |
200 Ω ou plus |
|
14 (CANL) - 4 (CG) | Ligne de bus CAN niveau LOW |
Contacteur d'allumage en position OFF* |
200 Ω ou plus |
|
6 (CANH) - 16 (BAT) | Ligne de bus CAN niveau HIGH |
Contacteur d'allumage en position OFF* |
6 kΩ ou plus |
|
14 (CANL) - 16 (BAT) |
Ligne de bus CAN niveau LOW |
Contacteur d'allumage en position OFF* |
6 kΩ ou plus |
REMARQUE:
*: Avant de mesurer la résistance, laisser le véhicule au repos pendant au moins 1 minute et ne pas actionner le contacteur d'allumage, aucun autre contacteur ni aucune porte.
Si le résultat n'est pas conforme aux spécifications, il peut y avoir un dysfonctionnement au niveau de DLC3. Réparer ou remplacer le faisceau de câbles ou le connecteur.
