Toyota bZ4X - Manuel de réparation (2021-2024): La fonction de verrouillage à l'ouverture de la porte arrière droite ne fonctionne pas

DESCRIPTION

Si la fonction de verrouillage à l'ouverture ne fonctionne pas pour la porte avant droite uniquement, alors que la fonction de déverrouillage à l'ouverture fonctionne, le code de demande est transmis correctement pour la porte arrière droite. Dans ce cas, il peut y avoir un dysfonctionnement associé au capteur de verrouillage (branchement entre l'ECU de certification [ensemble d'ECU de clé intelligente] et l'ensemble de poignée extérieure de porte arrière (pour côté passager avant).

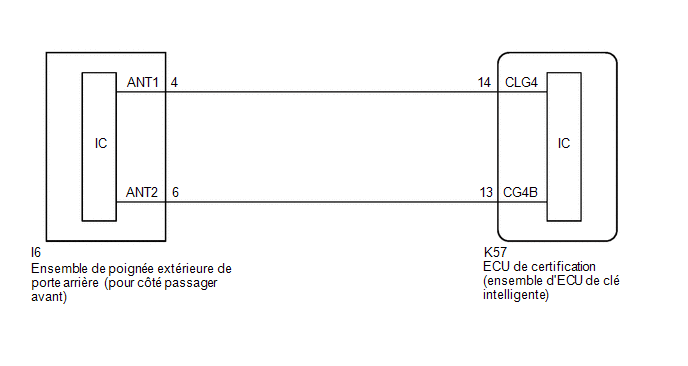

SCHEMA DE CABLAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

REMARQUE:

• Lors de l'utilisation du GTS avec le contacteur d'allumage en position OFF, effectuer les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal de réseau multiplex à intervalles de 1,5 seconde maximum, jusqu'à ce que la communication entre le GTS et le véhicule soit établie, puis sélectionner le modèle de véhicule manuellement.

  Sélectionnez ensuite le code du modèle "Key REGIST" sous mode manuel et sélectionner les menus suivants: Body Electrical / Smart Key. Lors de l'utilisation du GTS, effectuer périodiquement les opérations de verrouillage et de déverrouillage à l'aide du contacteur de commande de porte de l'ensemble de contacteur principal du réseau multiplex à intervalles de 1,5 seconde maximum pour maintenir la communication entre le GTS et le véhicule.

• Le système de clé intelligente (pour fonction d'ouverture) utilise le système de communication CAN. Vérifier la fonction de communication en suivant la procédure décrite à la section Comment utiliser la rechercher de pannes. Faire une recherche de pannes dans le système de clé intelligente (pour fonction d'ouverture) après s'être assuré que les systèmes de communication fonctionnent correctement.

  Cliquer ici

• Avant de remplacer l'ECU de certification (ensemble d'ECU de clé intelligente), se reporter aux mesures de précaution.

  Cliquer ici

• Vérifier qu'aucun sous-ensemble d'émetteur de clé électronique ne se trouve dans le véhicule.
• Après une réparation, s'assurer qu'aucun DTC n'est émis.

PROCÉDURE

1.	VERIFIER LE SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

(a) Lorsque le contacteur de commande de porte situé sur l'ensemble de contacteur principal du réseau multiplex est actionné, vérifier si les portes se déverrouillent et se verrouillent selon le fonctionnement du contacteur.

Cliquer ici

OK.:

Les serrures de porte fonctionnent normalement.

NON OK

PASSER AU SYSTEME DE VERROUILLAGE CENTRALISE DES PORTES

OK.

2.	VERIFIER LA FONCTION D'OUVERTURE

(a) VERIFIER LA FONCTION DE VERROUILLAGE A L'OUVERTURE

(1) Couper le contact.

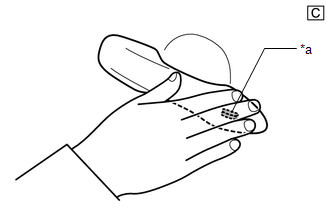

*a Capteur de verrouillage

(2) Ouvrir et fermer la porte avant droite.

(3) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,3 m (0,984 pi) de la porte avant droite.

(4) Toucher le capteur de verrouillage de l'ensemble de poignée extérieure de porte arrière (rainure sur la poignée extérieure de la porte arrière) avec 2 doigts ou plus pendant 2 secondes ou plus.

CONSEIL:

• Si la porte ne se verrouille pas, même en touchant le capteur de verrouillage pendant 2 secondes ou plus, le toucher avec la paume.
• Lors de la nouvelle vérification du fonctionnement du capteur de verrouillage, s'assurer de suivre la procédure à partir de l'étape (1).
• Lors de la vérification à plusieurs reprises du fonctionnement de la fonction de verrouillage à l'ouverture, elle peut être actionnée jusqu'à 2 fois de suite. Pour activer la fonction au moins 3 fois de suite, les portes doivent être déverrouillées une fois. Toutefois, ceci concerne uniquement la fonction de verrouillage à l'ouverture, les autres opérations de verrouillage de porte, telles qu'une opération de verrouillage de porte à distance, peuvent être réalisées à la suite.

Résultat:

Résultat	Passer au point
La fonction d'ouverture ne fonctionne pas normalement	A
La fonction d'ouverture fonctionne normalement	B

B

ACCEDER A VERIFIER LES PROBLEMES INTERMITTENTS (HISTORIQUE DE COMMANDE DE VEHICULE [ROB])

A

3.	RELEVER LA VALEUR A L'AIDE DU GTS (REAR PASSENGER SIDE UNLOCK SENSOR)

(a) Ouvrir et fermer la porte avant droite.

*a Capteur de verrouillage

(b) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,3 m (0,984 pi) de la porte avant droite.

(c) Vérifier la Data List en suivant les indications à l'affichage du GTS.

(d) Toucher le capteur de verrouillage de l'ensemble de poignée extérieure de porte arrière (rainure sur la poignée extérieure de la porte arrière) avec 2 doigts ou plus pendant 2 secondes ou plus.

CONSEIL:

• Si la porte ne se verrouille pas, même en touchant le capteur de verrouillage pendant 2 secondes ou plus, le toucher avec la paume.
• Lors de la nouvelle vérification du fonctionnement du capteur de verrouillage, s'assurer de suivre la PROCEDURE à partir de l'étape (a).
• Lors de la vérification à plusieurs reprises du fonctionnement de la fonction de verrouillage à l'ouverture, elle peut être actionnée jusqu'à 2 fois de suite. Pour activer la fonction au moins 3 fois de suite, les portes doivent être déverrouillées une fois. Toutefois, ceci concerne uniquement la fonction de verrouillage à l'ouverture, les autres opérations de verrouillage de porte, telles qu'une opération de verrouillage de porte à distance, peuvent être réalisées à la suite.

Body Electrical > Smart Key > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Rear Passenger Side Lock Sensor	Capteur tactile de porte arrière droite (capteur de verrouillage)	OFF ou ON	OFF: Capteur tactile de porte côté droit (capteur de verrouillage) non touché ON: Capteur tactile de porte arrière droite (capteur de verrouillage) touché	Affiche si le capteur de verrouillage est en position ON ou en position OFF (même si le capteur est touché et que le contact est maintenu, "ON" s'affiche uniquement un instant). Utiliser cet élément de la Data List afin de déterminer s'il y a un dysfonctionnement dans le capteur de verrouillage quand la fonction de verrouillage à l'ouverture ne fonctionne pas.

Body Electrical > Smart Key > Data List

Affichage du tester
Rear Passenger Side Lock Sensor

OK.:

L'affichage du GTS change correctement en réponse à l'actionnement de l'ensemble de poignée extérieure de porte arrière (pour côté passager avant).

OK.

REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)

NON OK

4.	VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) - ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE (POUR COTE PASSAGER AVANT))

(a) Débrancher le connecteur K57 de l'ECU de certification (ensemble d'ECU de clé intelligente).

(b) Débrancher le connecteur I6 de l'ensemble de poignée extérieure de porte arrière (pour côté passager avant).

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K57,I6) Cliquer sur Location & Routing(K57,I6) Cliquer sur Connector(K57) Cliquer sur Connector(K57) Cliquer sur Connector(I6) Cliquer sur Connector(I6)

Branchement du tester	Condition	Condition spécifiée
K57-14 (CLG4) - I6-4 (ANT1)	Toujours	En dessous de 1 Ω
K57-13 (CG4B) - I6-6 (ANT2)	Toujours	En dessous de 1 Ω
K57-14 (CLG4) ou I6-4 (ANT1) - Autres bornes et masse de carrosserie	Toujours	10 kΩ ou plus
K57-13 (CG4B) ou I6-6 (ANT2) - Autres bornes et masse de carrosserie	Toujours	10 kΩ ou plus

(d) Rebrancher le connecteur I6 de l'ensemble de poignée extérieure de porte arrière (pour côté passager avant).

(e) Rebrancher le connecteur K57 de l'ECU de certification (ensemble d'ECU de clé intelligente).

NON OK

REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR

OK.

5.	RELEVER LA VALEUR A L'AIDE DU GTS (REAR PASSENGER SIDE UNLOCK SENSOR)

(a) Ouvrir et fermer la porte avant droite.

*a Capteur de verrouillage

(b) Maintenir le sous-ensemble d'émetteur de clé électronique à la même hauteur que l'ensemble de poignée extérieure de porte, à environ 0,3 m (0,984 pi) de la porte avant droite.

(c) Vérifier la Data List en suivant les indications à l'affichage du GTS.

(d) Toucher le capteur de verrouillage de l'ensemble de poignée extérieure de porte arrière (rainure sur la poignée extérieure de la porte arrière) avec 2 doigts ou plus pendant 2 secondes ou plus.

CONSEIL:

• Si la porte ne se verrouille pas, même en touchant le capteur de verrouillage pendant 2 secondes ou plus, le toucher avec la paume.
• Lors de la nouvelle vérification du fonctionnement du capteur de verrouillage, s'assurer de suivre la PROCEDURE à partir de l'étape (a).
• Lors de la vérification à plusieurs reprises du fonctionnement de la fonction de verrouillage à l'ouverture, elle peut être actionnée jusqu'à 2 fois de suite. Pour activer la fonction au moins 3 fois de suite, les portes doivent être déverrouillées une fois. Toutefois, ceci concerne uniquement la fonction de verrouillage à l'ouverture, les autres opérations de verrouillage de porte, telles qu'une opération de verrouillage de porte à distance, peuvent être réalisées à la suite.

Body Electrical > Smart Key > Data List

Affichage du tester	Objet de la mesure	Plage	Condition normale	Note de diagnostic
Rear Passenger Side Lock Sensor	Capteur tactile de porte arrière droite (capteur de verrouillage)	OFF ou ON	OFF: Capteur tactile de porte côté droit (capteur de verrouillage) non touché ON: Capteur tactile de porte arrière droite (capteur de verrouillage) touché	Affiche si le capteur de verrouillage est en position ON ou en position OFF (même si le capteur est touché et que le contact est maintenu, "ON" s'affiche uniquement un instant). Utiliser cet élément de la Data List afin de déterminer s'il y a un dysfonctionnement dans le capteur de verrouillage quand la fonction de verrouillage à l'ouverture ne fonctionne pas.

Body Electrical > Smart Key > Data List

Affichage du tester
Rear Passenger Side Lock Sensor

OK.:

L'affichage du GTS change correctement en réponse à l'actionnement de l'ensemble de poignée extérieure de porte arrière (pour côté passager avant).

OK.

FIN (LE CONNECTEUR N'ETAIT PAS CORRECTEMENT BRANCHE)

NON OK

REMPLACER L'ENSEMBLE DE POIGNEE EXTERIEURE DE PORTE ARRIERE (POUR COTE PASSAGER AVANT)
