Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

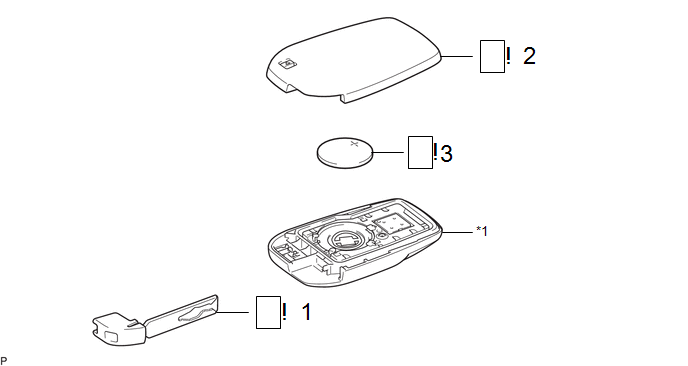

PIECES CONSTITUTIVES (DEPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | CLE DE COUPURE |
- |
|
- | - |
2 | CACHE DU LOGEMENT DE L'EMETTEUR |
- |
|
- | - |
3 | PILE DE L'EMETTEUR |
89745C |
|
- | - |
*1 | LOGEMENT DE L'EMETTEUR |
- | - |
PROCÉDURE

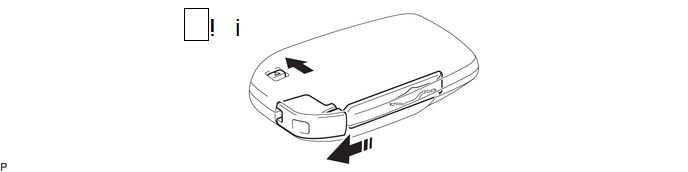

1. DEPOSER LA CLE DE COUPURE
![]() |
Déposer dans ce sens | - |
- |
(1) Faire glisser le bouton de crochet de déverrouillage et déposer la clé de coupure, comme indiqué sur le schéma.

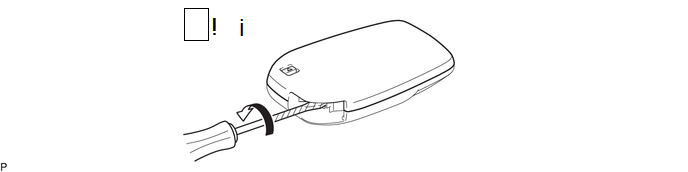

2. DEPOSER LE CACHE DU LOGEMENT DE L'EMETTEUR
![]() |
Faire levier dans ce sens |
- | - |
(1) Introduire un tournevis dans l'espace et le faire tourner pour déposer le couvercle de logement d'émetteur.
REMARQUE:
Ne pas exercer de force excessive en enlevant le cache de boîtier d'émetteur.

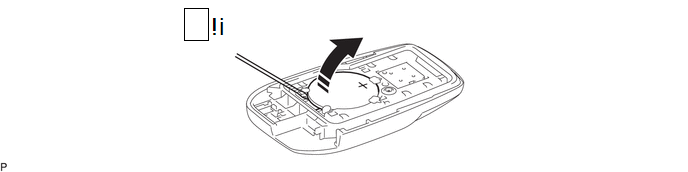

3. RETIRER LA PILE DE L'EMETTEUR
![]() |
Déposer dans ce sens | - |
- |
(1) Insérer un tournevis de précision dans la fente et déposer délicatement la pile de l'émetteur (pile au lithium: CR2450) comme indiqué sur le schéma.
REMARQUE:
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

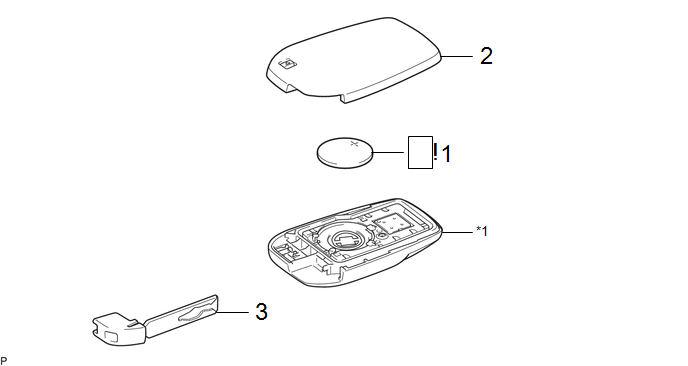

PIECES CONSTITUTIVES (REPOSE)
Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | PILE DE L'EMETTEUR |
89745C |
|
- | - |
2 | CACHE DU LOGEMENT DE L'EMETTEUR |
- | - |
- | - |
3 | CLE DE COUPURE |
- | - |
- | - |
*1 | LOGEMENT DE L'EMETTEUR |
- | - |
PROCÉDURE

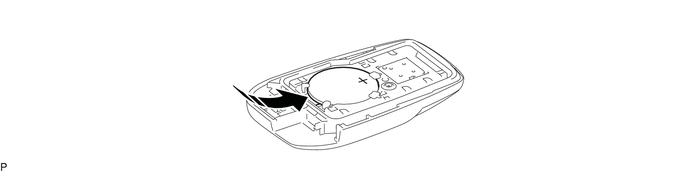

1. REPOSER LA PILE DE L'EMETTEUR
![]() |
REMARQUE:
|
![]() |
Poser dans ce sens | - |
- |
2. REPOSER LE CACHE DU LOGEMENT DE L'EMETTEUR
3. REPOSER LA CLE DE COUPURE
