POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

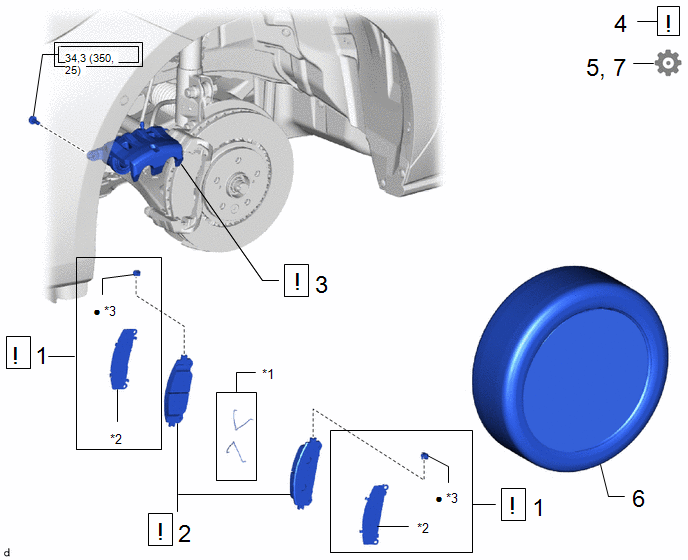

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | KIT DE CALE ANTIBRUIT DE FREIN A DISQUE AVANT |
04945 |
|
- | - |
|
2 | PLAQUETTE DE FREIN A DISQUE AVANT |
- |
|
- | - |
|
3 | ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT |
47750 |
|
- | - |
|
4 | BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE |
- |
|
- | - |
|
5 | VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR |
- | - |
- |
|
|
6 | ROUE AVANT |
- | - |
- | - |
|
7 | INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE |
- | - |
- |
|
|
*1 | RESSORT ANTIBRUIT |
*2 | CALE ANTIBRUIT DE FREIN A DISQUE AVANT N° 1 |
|
*3 | PLAQUE D'INDICATION D'USURE DES PLAQUETTES DE FREIN A DISQUE AVANT |
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
● | Pièce non réutilisable |
PROCÉDURE
1. REPOSER LE KIT DE CALES ANTIGRINCEMENTS DE FREIN A DISQUE AVANT
|
REMARQUE: Lors du remplacement des plaquettes de frein à disque avant usées, les cales antibruit de frein à disque avant et les plaquettes d'indicateur d'usure des plaquettes de frein à disque avant doivent être remplacées en même temps que les plaquettes de frein à disque avant. |
|
*a | Côté intérieur |
*b | Côté extérieur |
|
*1 | Cale antibruit de frein à disque avant n° 1 |
*2 | Plaque d'indication d'usure des plaquettes de frein à disque avant |

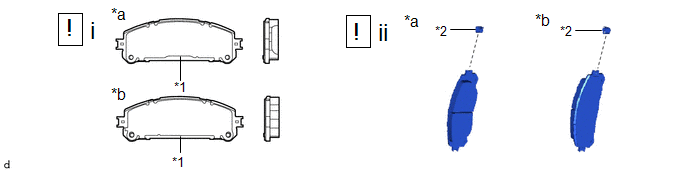

(1) Reposer la cale antibruit de frein à disque avant n° 1 sur chaque plaquette de frein à disque avant.
REMARQUE:
Reposer les cales antibruit de frein à disque avant n° 1 dans la bonne position et dans le bon sens.
(2) Reposer une nouvelle plaque d'indication d'usure des plaquettes de frein à disque avant sur chaque plaquette de frein à disque avant.
REMARQUE:
Reposer les plaquettes d'indication d'usure de plaquette de frein à disque avant dans la bonne position et le bon sens.
2. REPOSER LA PLAQUETTE DE FREIN A DISQUE AVANT
|
ATTENTION:
|

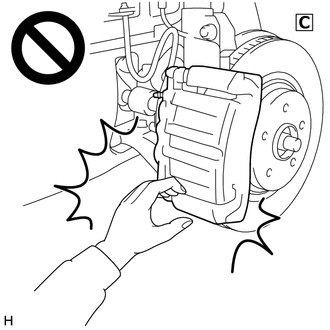

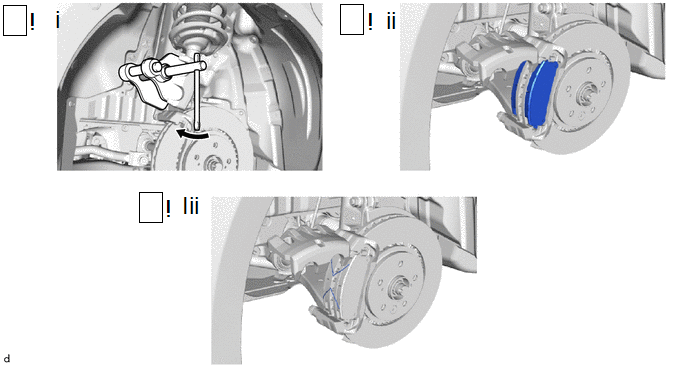

(1) A l'aide du SST pousser le piston de frein à disque avant.
SST: 09719-77020
REMARQUE:
(2) Reposer les 2 plaquettes de frein à disque avant sur la fixation de cylindre de frein à disque avant.
REMARQUE:
(3) Reposer les 2 ressorts antibruit sur les plaquettes de frein à disque avant.
REMARQUE:
3. REPOSER L'ENSEMBLE DE CYLINDRE DE FREIN A DISQUE AVANT

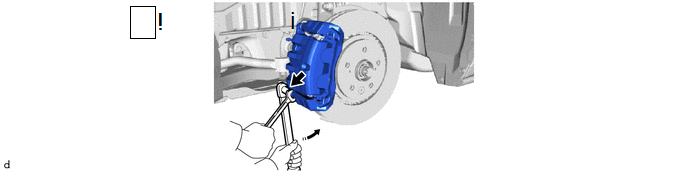

(1) Maintenir la broche coulissante de cylindre de frein à disque avant (côté inférieur) et reposer l'ensemble de cylindre de frein à disque avant sur la fixation de cylindre de frein à disque avant avec le boulon.
Torque:
34,3 N·m {350 kgf·cm, 25 ft·lbf}
REMARQUE:
4. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE
(1) Exécuter la procédure suivante:

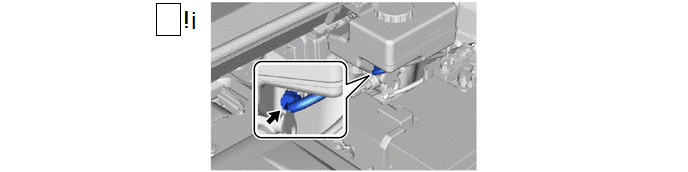

1. Brancher le connecteur du contacteur de niveau du réservoir.
2. Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
Cliquer ici
3. Mettre le contacteur d'allumage en position ON (READY).
4. Enfoncer la pédale de frein et la relâcher.
5. Supprimer les DTC.
Cliquer ici
5. VERIFIER LE NIVEAU DE LIQUIDE DE FREIN DANS LE RESERVOIR
Cliquer ici
6. REPOSER LA ROUE AVANT
Cliquer ici
7. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
