POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

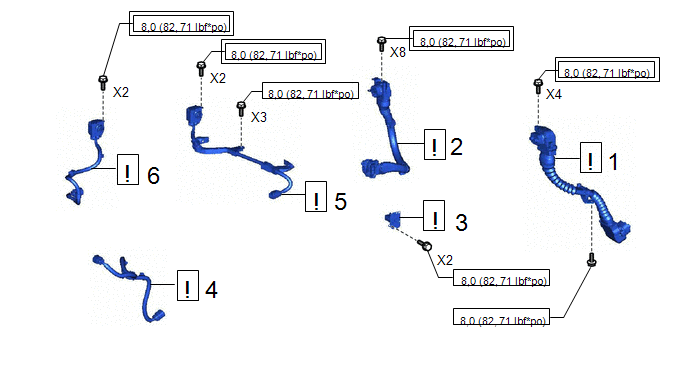

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
1 | CABLE SOUS PLANCHER |
821H1 |
|
- | - |
2 | CABLE DE CHASSIS DE BATTERIE N° 1 |
821H3A |
|
- | - |
3 | SOUS-ENSEMBLE DE CACHE D'INVERSEUR SUPERIEUR |
G9022B |
|
- | - |
4 | CABLE D'INVERSEUR DE PRISE HV |
821H4 |
|
- | - |
5 | CABLE DE CHARGEUR DE BATTERIE EV |
821H5B |
|
- | - |
6 | CABLE DE CLIMATISATION HV |
821H2 |
|
- | - |
![]() |
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi) |
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |

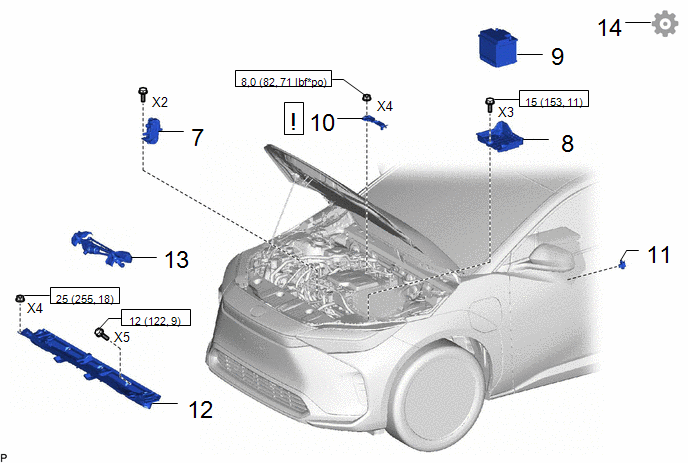

Procédure | N° de référence |
![]() |
![]() |
![]() | |
---|---|---|---|---|---|
7 | ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE BATTERIE |
G9340 | - |
- | - |
8 | SOUS-ENSEMBLE D'ATTACHE DE BATTERIE |
74404A | - |
- | |
9 | BATTERIE |
28800 | - |
- | - |
10 | CACHE DE BORNE N° 2 |
G9732 |
|
- | - |
11 | SERVICE PLUG (PRISE DE SERVICE) |
G3834 | - |
- | - |
12 | SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT |
55704B | - |
- | - |
13 | MOTEUR ET TRINGLERIE D'ESSUIE-GLACE |
- | - |
- | - |
14 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
![]() |
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LE CABLE SOUS PLANCHER
![]() |
ATTENTION: S'assurer de porter des gants isolants. REMARQUE:
|
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
2. REPOSER LE CABLE DE CHASSIS DE BATTERIE N° 1
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
3. REPOSER LE SOUS-ENSEMBLE SUPERIEUR DE CACHE D'INVERSEUR
![]() |
Cliquer ici |
4. REPOSER LE CABLE D'INVERSEUR DE PRISE HV
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Serrure de couleur verte |
- | - |
(1) Engager les 4 attaches.

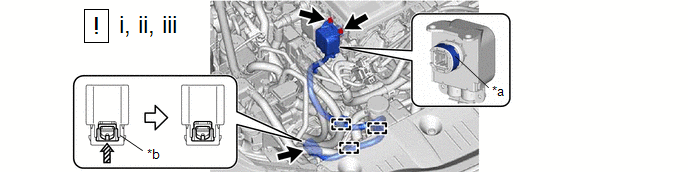

(2) Déposer le ruban isolant entourant le connecteur, brancher le connecteur et faire coulisser le verrou de couleur verte comme indiqué sur le schéma pour le verrouiller correctement.
5. REPOSER LE CABLE DE CHARGEUR DE BATTERIE EV
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
*b | Verrou de couleur verte |

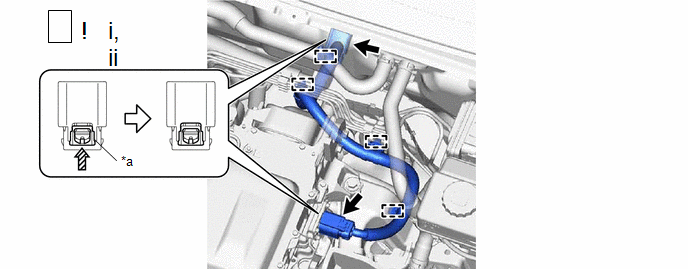

(1) Déposer le ruban isolant entourant le connecteur, brancher le connecteur et faire coulisser le verrou de couleur verte comme indiqué sur le schéma pour le verrouiller correctement.
(2) Reposer les 3 boulons et engager les 2 attaches.
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
(3) Reposer les 2 boulons.
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
6. REPOSER LE CABLE DE CLIMATISATION HV
![]() |
ATTENTION: Porter des gants isolants. REMARQUE:
|
*a | Joint étanche |
*b | Verrou de couleur verte |

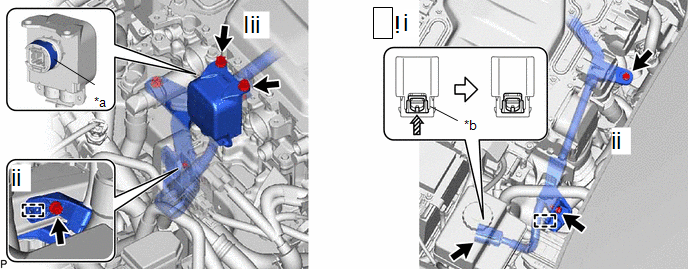

(1) Déposer le ruban isolant entourant le connecteur, brancher le connecteur et faire coulisser le verrou de couleur verte comme indiqué sur le schéma pour le verrouiller correctement.
(2) Engager les 4 attaches.
(3) Reposer les 2 boulons.
Torque:
8,0 N·m {82 kgf·cm, 71s in·lbf}
7. REPOSER L'ENSEMBLE DE RECHAUFFEUR DE LIQUIDE DE REFROIDISSEMENT DE LA BATTERIE
Cliquer ici
8. REPOSER LE SOUS-ENSEMBLE D'ATTACHE DE BATTERIE
Cliquer ici
9. REPOSER LA BATTERIE
Cliquer ici
10. REPOSER LE CACHE DE BORNE N° 2
![]() |
Cliquer ici |
11. REPOSER LA POIGNEE DE PRISE D'ENTRETIEN
Cliquer ici
12. REPOSER LE SOUS-ENSEMBLE DE PANNEAU DE VENTILATEUR D'AUVENT
Cliquer ici
13. REPOSER LE MOTEUR ET LA TRINGLERIE D'ESSUIE-GLACE AVANT
Cliquer ici
14. EFFECTUER L'INITIALISATION
Cliquer ici
