Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble de récepteur de clé numérique intérieur sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Ensemble de récepteur de clé numérique intérieur BLE |
Enregistrement du code |
|
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
|
2 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE INTERIEUR BLE |
890G0 |
|
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
Cliquer ici .gif)

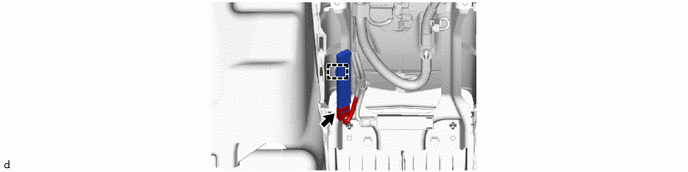

2. DEPOSER L'ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE INTERIEUR BLE
|
|
REMARQUE: Faire attention lors de la dépose du récepteur de clé numérique. Si le récepteur de clé numérique subit une chute, le remplacer par un élément neuf. |
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

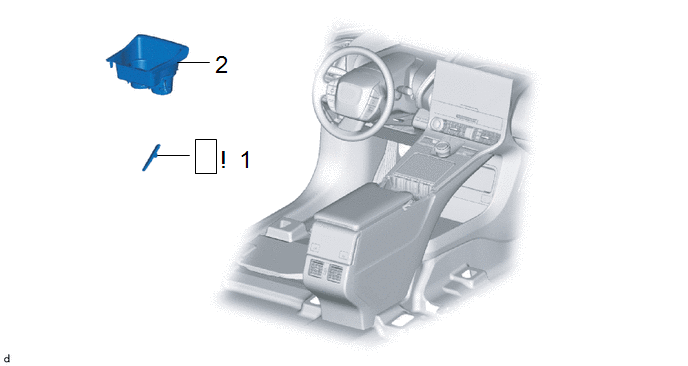

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE INTERIEUR BLE |
890G0 |
|
- | - |
|
2 | SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE |
58803C | - |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE RECEPTEUR DE CLE NUMERIQUE INTERIEUR BLE
|
|
REMARQUE: Faire attention lors de la dépose du récepteur de clé numérique. Si le récepteur de clé numérique subit une chute, le remplacer par un élément neuf. |
2. POSER LE SOUS-ENSEMBLE DE BOITIER DE PORTE-GOBELET DE CONSOLE
