REMONTAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

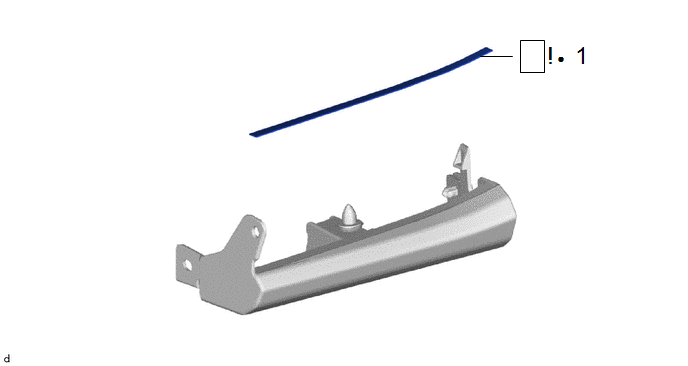

PIECES CONSTITUTIVES (REMONTAGE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RUBAN ADHÉSIF DE MOULURE N° 4 |
75898C |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER LE RUBAN ADHESIF DE MOULURE N° 4
(1) Nettoyer la surface du garde-boue de panneau d'aile.
1. A l'aide d'une lampe chauffante, chauffer la surface de garde-boue de panneau d'aile.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Garde-boue de panneau d'aile |
20 à 30°C (68 à 86°F) |
- | - |
|
*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le garde-boue de panneau d'aile.
2. Retirer le reste de ruban adhésif double face du garde-boue de panneau d'aile.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface du garde-boue de panneau d'aile.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Garde-boue de panneau d'aile |
20 à 30°C (68 à 86°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement le garde-boue de panneau d'aile.

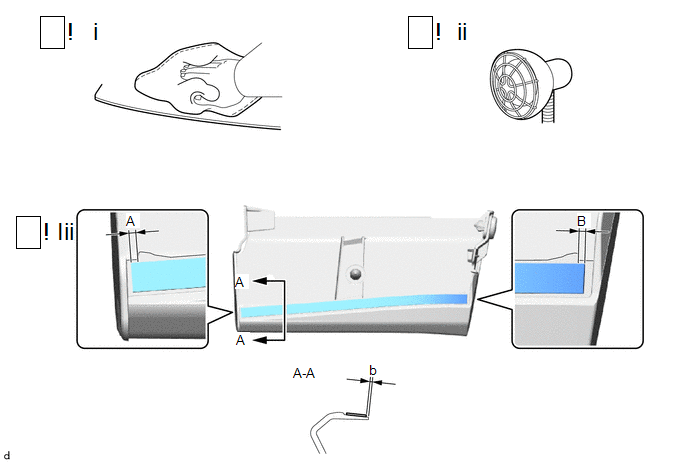

(3) Retirer la feuille de protection d'un ruban adhésif de moulure n° 4 neuf et aligner le ruban adhésif de moulure n° 4 sur la ligne de positionnement pour le reposer, comme indiqué sur le schéma.
CONSEIL:
Mesure standard:
|
Zone | Mesure |
Zone | Mesure |
|---|---|---|---|
|
A | 0 à 4,0 mm (0 à 0,157 po) |
B | 0 à 4,0 mm (0 à 0,157 po) |
|
b | 0 à 2,0 mm (0 à 0,0787 po) |
- | - |
