Toyota bZ4X - Manuel de réparation (2021-2024): Verification

Toyota bZ4X - Manuel de réparation (2021-2024) / Frein / Systemes De Commande De Freinage / De Commande Dynamique / Systeme De Freinage A Commande Electronique / Verification

VERIFICATION

PROCÉDURE

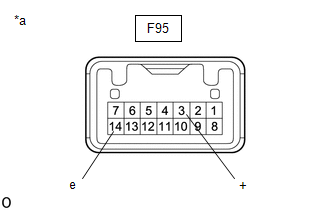

1. VERIFIER LE CONTACTEUR VSC OFF (ENSEMBLE DE COMODO)

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F95) Cliquer sur Location & Routing(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F95)

Branchement du tester	Condition	Condition spécifiée
F95-3 (+) - F95-14 (E)	Contacteur enfoncé	En dessous de 1 Ω
F95-3 (+) - F95-14 (E)	Contacteur relâché	10 kΩ ou plus

*a	Pièce constitutive sans faisceau de câbles connecté (contacteur VSC OFF (ensemble de comodo))

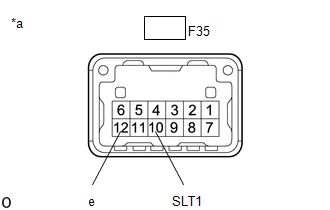

2. VERIFIER LE CONTACTEUR DE MAINTIEN DE FREINAGE (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

(a) Mesurer la résistance en fonction de la ou des valeurs indiquées dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F35) Cliquer sur Location & Routing(F35) Cliquer sur Connector(F35) Cliquer sur Connector(F35)

Branchement du tester	Condition	Condition spécifiée
F35-10 (SLT1) - F35-12 (E)	Contacteur enfoncé	En dessous de 50 Ω
F35-10 (SLT1) - F35-12 (E)	Contacteur relâché	10 kΩ ou plus

*a	Pièce constitutive sans faisceau de câbles branché (Contacteur de maintien de freinage (ensemble de contacteur de frein de stationnement électrique))

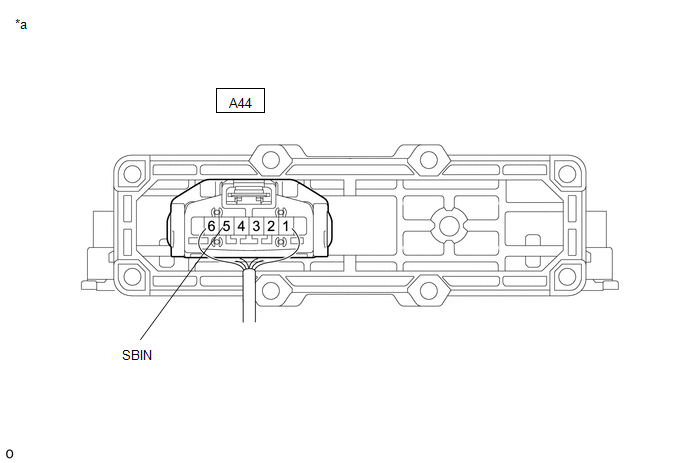

3. VERIFIER L'ENSEMBLE D'ALIMENTATION ELECTRIQUE DE COMMANDE DE FREINAGE

(a) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Si l'alimentation électrique de commande d'intégration est posée, mesurer avec le connecteur de l'ensemble d'alimentation électrique de commande de freinage branché et le connecteur de l'alimentation électrique de commande d'intégration débranché.

Résistance standard:

Cliquer sur Location & Routing(A44) Cliquer sur Location & Routing(A44) Cliquer sur Connector(A44) Cliquer sur Connector(A44)

Branchement du tester	Condition	Condition spécifiée
A44-5 (SBIN) - Masse de carrosserie*	Toujours	10 kΩ ou plus

*: Avec stationnement avancé (commande à distance)
