Toyota bZ4X - Manuel de réparation (2021-2024): Verification

Toyota bZ4X - Manuel de réparation (2021-2024) / Habitacle du véhicule / Ceinture De Securite / Ensemble De Sangle Interieure De Ceinture De Securite Avant (pour Siège à Réglage électrique) / Verification

VERIFICATION

PROCÉDURE

1. VERIFIER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(K23) Cliquer sur Location & Routing(K23) Cliquer sur Connector(K23) Cliquer sur Connector(K23)

Branchement du tester	Condition	Condition spécifiée
K23-3(+) - K23-2(E)	Ceinture de sécurité côté conducteur non bouclée	10 kΩ ou plus
K23-3(+) - K23-2(E)	Ceinture de sécurité côté conducteur bouclée	En dessous de 1 Ω

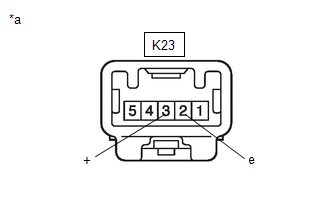

*a	Pièce constitutive sans faisceau de câbles connecté (ensemble de sangle intérieure de ceinture de sécurité avant)

(2) Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de sangle intérieure de ceinture de sécurité avant.
