VERIFICATION
PROCÉDURE
1. VERIFIER LA THERMISTANCE DE REFROIDISSEUR (CAPTEUR DE TEMPERATURE D'HABITACLE)
(a) Vérifier la résistance.

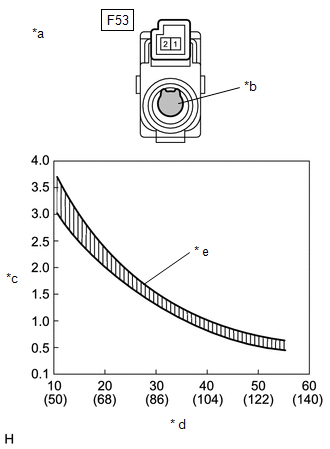

| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(F53) Cliquer sur Location & Routing(F53) Cliquer sur Connector(F53) Cliquer sur Connector(F53)
REMARQUE:
CONSEIL: La résistance diminue à mesure que la température augmente (voir graphique). |
|
(2) Si le résultat n'est pas conforme aux spécifications, remplacer la thermistance de refroidisseur (capteur de température d'habitacle).
