Toyota bZ4X - Manuel de réparation (2021-2024): Verification

VERIFICATION

PROCÉDURE

1. VERIFIER LE CONTACTEUR DE PEDALE 1 (ENSEMBLE DE CONTACTEUR DE FREIN DE STATIONNEMENT ELECTRIQUE)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F35) Cliquer sur Location & Routing(F35) Cliquer sur Connector(F35) Cliquer sur Connector(F35)

Branchement du tester

Condition

Condition spécifiée

F35-3 (1PDL) - F35-12 (E)

Contacteur de pédale 1 enfoncé et maintenu

En dessous de 1 Ω

Contacteur de pédale 1 non enfoncé

10 kΩ ou plus

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de pédale 1 (ensemble de contacteur de frein de stationnement électrique).

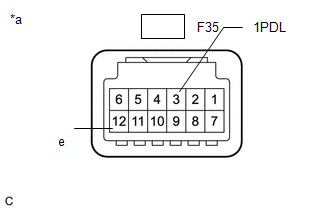

*a

Pièce constitutive sans faisceau de câbles connecté

(Contacteur de pédale 1 (ensemble de contacteur de frein de stationnement électrique))

(b) Vérifier l'éclairage.

(1) Appliquer la tension de batterie auxiliaire entre les bornes du contacteur et vérifier l'état d'éclairage du contacteur de pédale 1 (ensemble de contacteur de frein de stationnement électrique).

OK.:

Condition de la mesure

Condition spécifiée

Borne positive (+) de la batterie auxiliaire → F35-9 (ILL+)

Borne négative (-) de la batterie auxiliaire → F35-6 (ILL-)

S'allume

Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur de pédale 1 (ensemble de contacteur de frein de stationnement électrique).

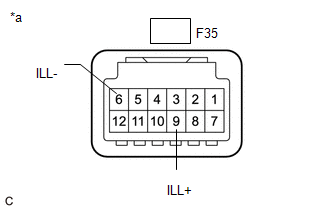

*a

Pièce constitutive sans faisceau de câbles connecté

(Contacteur de pédale 1 (ensemble de contacteur de frein de stationnement électrique))

2. VERIFIER L'ENSEMBLE DE COMODO (CONTACTEUR DE MODE ECO ET CONTACTEUR DE MODE SNOW)

(a) Contacteur de mode ECO:

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F95) Cliquer sur Location & Routing(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F95)

Branchement du tester

Condition

Condition spécifiée

F95-9 (DMS+) - F95-14 (E)

Contacteur de mode ECO enfoncé et maintenu dans cette position

En dessous de 50 Ω

F95-9 (DMS+) - F95-14 (E)

Contacteur de mode ECO non enfoncé

10 kΩ ou plus

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de comodo (contacteur de mode ECO et contacteur de mode SNOW).

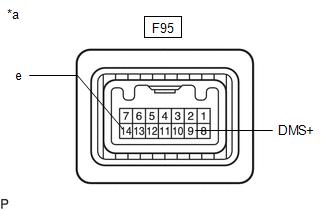

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de comodo (contacteur de mode ECO et contacteur de mode SNOW))

(b) Contacteur de mode SNOW:

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(F95) Cliquer sur Location & Routing(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F95)

Branchement du tester

Condition

Condition spécifiée

F95-10 (2ND) - F95-14 (E)

Contacteur de mode SNOW maintenu enfoncé

En dessous de 50 Ω

F95-10 (2ND) - F95-14 (E)

Contacteur de mode SNOW non enfoncé

10 kΩ ou plus

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de comodo (contacteur de mode ECO et contacteur de mode SNOW).

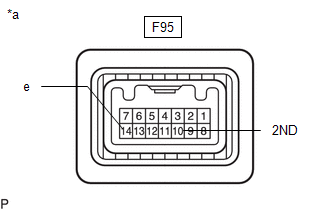

*a

Pièce constitutive sans faisceau de câbles connecté

Ensemble de comodo (contacteur de mode ECO et contacteur de mode SNOW))

(c) Appliquer la tension de la batterie entre les bornes de l'ensemble de comodo (contacteur de mode ECO et contacteur de mode SNOW), et vérifier l'état de l'éclairage de l'ensemble de comodo (contacteur de mode ECO et contacteur de mode SNOW).

Standard:

Condition de la mesure

Condition spécifiée

Borne positive (+) de la batterie → F95-7 (ILL+)

Borne positive (-) de la batterie → F95-12 (ILL-)

S'allume

Si le résultat n'est pas conforme aux spécifications, remplacer le sous-ensemble de commande et de panneau d'intégration (contacteur de mode ECO et contacteur de mode SNOW).

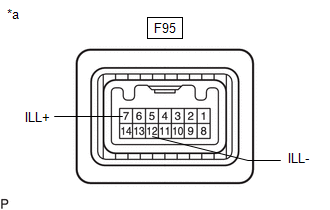

*a

Pièce constitutive sans faisceau de câbles connecté

(Sous-ensemble de commande et panneau d'intégration (contacteur de mode ECO et contacteur de mode SNOW))

3. VERIFIER L'ENSEMBLE DE COMODO (CONTACTEUR DE MODE X)

(a) Vérifier la résistance.

(1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

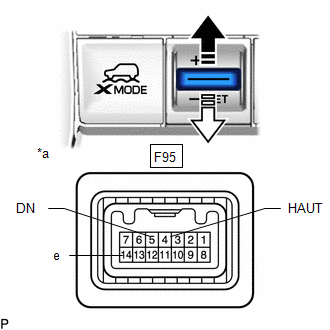

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de comodo (contacteur de mode X))

Côté "SET +"

Côté "SET -"

Résistance standard:

Cliquer sur Location & Routing(F95) Cliquer sur Location & Routing(F95) Cliquer sur Connector(F95) Cliquer sur Connector(F95)

Branchement du tester

Condition

Condition spécifiée

F95-4 (UP) - F95-14 (E)

Enfoncé et maintenu côté "SET +"

En dessous de 50 Ω

Relâché (point mort)

10 kΩ ou plus

F95-5 (DN) - F95-14 (E)

Enfoncé et maintenu côté "SET -"

En dessous de 50 Ω

Relâché (point mort)

10 kΩ ou plus

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de comodo (contacteur de mode x).

(b) Vérifier l'éclairage.

(1) Appliquer la tension de la batterie auxiliaire entre les bornes du contacteur et vérifier l'état d'éclairage de l'ensemble de comodo (contacteur de mode x).

Si le résultat n'est pas conforme aux spécifications, remplacer l'ensemble de comodo (contacteur de mode x).

Standard:

Condition de la mesure

Condition spécifiée

Borne positive (+) de la batterie → F95-7 (ILL+)

Borne positive (-) de la batterie → F95-12 (ILL-)

S'allume

*a

Pièce constitutive sans faisceau de câbles connecté

(Ensemble de comodo (contacteur de mode X))
