Toyota bZ4X - Manuel de réparation (2021-2024): Actionneur d'inverseur de moteur d'entraînement "B" bloqué en position fermée

RESUME DES DTC

DESCRIPTION DU DYSFONCTIONNEMENT

Ce DTC est enregistré lorsqu'un court-circuit est détecté dans l'ensemble d'inverseur arrière ou l'ensemble de boîte-pont arrière avec moteur (moteur électrique arrière (MGR)). La cause de ce dysfonctionnement peut être due à l'une des raisons suivantes:

Dysfonctionnement interne de l'inverseur

Dysfonctionnement de l'ensemble de boîte-pont arrière avec moteur (moteur électrique arrière (MGR))

DESCRIPTION

Pour une description de l'inverseur.

Cliquer ici

N° de DTC

Objet de la détection

Condition de détection de DTC

Zone incriminée

Indication d'avertissement

P0A7973

Actionneur d'inverseur de moteur d'entraînement "B" bloqué en position fermée

La circulation du courant dans n'importe quelle phase du moteur électrique arrière (MGR) dépasse le seuil après la coupure de l'inverseur de moteur électrique arrière en raison de l'enregistrement d'un DTC indiquant un dysfonctionnement au niveau de l'inverseur de moteur électrique arrière (surchauffe, surintensité ou dysfonctionnement du circuit).

(logique de détection à 1 cycle(s))

  • Ensemble d'inverseur arrière
  • Ensemble de boîte-pont arrière avec moteur

Témoin principal:

S'active

PERIODE TEST DE CONFIRMATION

CONSEIL:

Une fois la réparation terminée, effacer les DTC et vérifier si le véhicule est revenu à la normale en effectuant la procédure de vérification "All Readiness".

Cliquer ici

  1. Effacer les DTC (même si aucun DTC n'est enregistré, exécuter la procédure de suppression des DTC).
  2. Mettre le contacteur d'allumage en position OFF et attendre 2 minutes minimum.
  3. Mettre le contacteur d'allumage en position ON et attendre 5 secondes minimum. [*1]
  4. Mettre le contacteur d'allumage en position ON (READY) et attendre 5 secondes minimum. [*2]
  5. Avec le véhicule arrêté, commencer à rouler avec l'angle d'ouverture d'accélérateur entre 20 % à 50 % et une vitesse d'environ 10 km/h (6 mi/h), puis arrêter le véhicule et recommencer la même procédure à plusieurs reprises. [*3]

    CONSEIL:

    • Pendant ce temps, s'assurer que la valeur "Rear Motor Torque" ne reste pas à 0 N*m de façon permanente, mais varie pour indiquer le fonctionnement du moteur électrique arrière.

      (A moins que le couple de moteur électrique arrière ne soit limité à cause de l'émission de DTC, le couple de moteur électrique arrière ne reste pas à 0 N*m de façon permanente.)

    • [*1] à [*3]: Procédure normale d'arrêt.

      La procédure d'estimation normale permet de réaliser l'estimation de DTC et également d'effacer les DTC permanents.

  6. Sélectionner les menus suivants: Powertrain / Rear Motor Generator / Utility / All Readiness.
  7. Vérifier le résultat d'estimation du DTC.

    CONSEIL:

    • Si le résultat de l'estimation révèle NORMAL, le système est normal.
    • Si le résultat de l'estimation indique ABNORMAL, le système présente un dysfonctionnement.
    • Si le résultat de l'estimation est INCOMPLETE, effectuer à nouveau la procédure d'évaluation normale.

SCHEMA DE CABLAGE

Se reporter au schéma de câblage du circuit haute tension de moteur électrique arrière.

Cliquer ici

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Se reporter aux mesures de précaution avant de vérifier le circuit haute tension.

Cliquer ici

REMARQUE:

PROCÉDURE

1.

RECHERCHER LES DTC EMIS

(a) Vérifier les DTC.

Powertrain > EV > Trouble Codes

Résultat:

Résultat

Passer au point

Seul le DTC P0A7973 est émis, ou les DTC à l'exception de ceux contenus dans le tableau ci-dessous sont également émis.

A

L'un des DTC suivants est également émis.

B

Contenu du dysfonctionnement

DTC concerné

Dysfonctionnement de l'isolation

P1C7C49

Défaut électronique interne d'isolation du système de tension de la batterie hybride/EV (zone A/C)

P1C7D49

Dysfonctionnement électronique interne d'isolation du système de tension de la batterie hybride/EV (zone de batterie hybride/EV)

P1C7E49

Dysfonctionnement électronique interne d'isolation du système de tension de la batterie hybride/EV (zone de boîte-pont)

P1C7F49

Dysfonctionnement électronique interne d'isolation du système de tension de la batterie hybride/EV (zone de courant continu)

P1C8049

Dysfonctionnement électronique interne d'isolation de système de tension de batterie hybride/EV (zone de moteur électrique arrière)

CONSEIL:

(b) Mettre le contacteur d’allumage en position OFF.

B

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE HYBRIDE)

A

2.

ENTRETIEN AVEC LE CLIENT

(a) Vérifier auprès du client si le véhicule désactivé a été remorqué, la vitesse maximum lors du remorquage et le temps pendant lequel il a été remorqué (excepté le temps passé à l'arrêt).

REMARQUE:

Le temps passé au remorquage ne fait pas référence au temps passé remorqué à la vitesse maximale, mais au temps total écoulé entre le début et la fin du remorquage, à l'exclusion du temps où le véhicule a été arrêté.

OK.:

Vitesse maximum lors du remorquage (km/h)

Le temps passé au remorquage et la base de cette évaluation

0 km/h (0 mi/h)

OK (si le véhicule n'a pas été remorqué)

1 km/h (0,6 mi/h) minimum, mais en dessous de 10 km/h (6,2 mi/h)

61 secondes minimum = NG, mais si valeur inférieure = OK

10 km/h (6,2 mi/h) minimum, mais en dessous de 20 km/h (12,4 mi/h)

33 secondes minimum = NG, mais si valeur inférieure = OK

20 km/h (12,4 mi/h) minimum, mais 30 km/h (18,6 mi/h) maximum

23 secondes minimum = NG, mais si valeur inférieure = OK

31 km/h (19,2 mi/h) minimum

NG en l'absence de base pour le temps

En l'absence de réponse ou en cas de doute

NON OK

NON OK

PASSER AU POINT 9

OK.

3.

VERIFIER L'ENSEMBLE D'INVERSEUR ARRIERE (MOTEUR ELECTRIQUE ARRIERE (MGR))

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

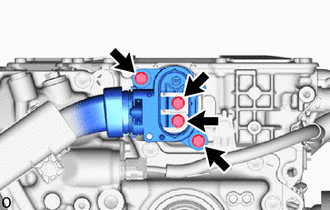

(b) Déposer le câble sous plancher HV n° 2 de l'ensemble d'essieu électrique arrière.

(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.

Résistance standard:

Cliquer sur Location & Routing(a24) Cliquer sur Location & Routing(a24) Cliquer sur Connector(a24) Cliquer sur Connector(a24)

Branchement du tester

Condition

Condition spécifiée

a24-2 (CEIR) (-) - Borne haute tension (U) (+) de l'ensemble de boîte-pont arrière avec moteur

Contacteur d'allumage en position OFF

10 MΩ ou plus

a24-2 (CEIR) (-) - Borne haute tension (V) (+) de l'ensemble de boîte-pont arrière avec moteur

Contacteur d'allumage en position OFF

10 MΩ ou plus

a24-2 (CEIR) (-) - Borne haute tension (W) (+) de l'ensemble de boîte-pont arrière avec moteur

Contacteur d'allumage en position OFF

10 MΩ ou plus

a24-2 (CEIR) (+) - Borne haute tension (U) (-) de l'ensemble de boîte-pont arrière avec moteur

Contacteur d'allumage en position OFF

10 MΩ ou plus

a24-2 (CEIR) (+) - Borne haute tension (V) (-) de l'ensemble de moteur avec boîte-pont arrière

Contacteur d'allumage en position OFF

10 MΩ ou plus

a24-2 (CEIR) (+) - Borne haute tension (W) (-) de l'ensemble de boîte-pont arrière avec moteur

Contacteur d'allumage en position OFF

10 MΩ ou plus

Borne haute tension (U) (+) de l'ensemble de boîte-pont arrière avec moteur - a24-1 (CBIR) (-)

Contacteur d'allumage en position OFF

10 MΩ ou plus

Borne haute tension (V) (+) de l'ensemble de boîte-pont arrière avec moteur - a24-1 (CBIR) (-)

Contacteur d'allumage en position OFF

10 MΩ ou plus

Borne haute tension (W) (+) de l'ensemble de boîte-pont arrière avec moteur - a24-1 (CBIR) (-)

Contacteur d'allumage en position OFF

10 MΩ ou plus

Borne haute tension (U) (-) de l'ensemble de boîte-pont arrière avec moteur - a24-1 (CBIR) (+)

Contacteur d'allumage en position OFF

10 MΩ ou plus

Borne haute tension (V) (-) de l'ensemble de boîte-pont arrière avec moteur - a24-1 (CBIR) (+)

Contacteur d'allumage en position OFF

10 MΩ ou plus

Borne haute tension (W) (-) de l'ensemble de boîte-pont arrière avec moteur - a24-1 (CBIR) (+)

Contacteur d'allumage en position OFF

10 MΩ ou plus

Résultat:

Résultat

Passer au point

Court-circuit en 8 points minimum

A

Autres résultats que ci-dessus

B

B

PASSER AU POINT 5

A

4.

REMPLACER L'ENSEMBLE D'ESSIEU ELECTRIQUE ARRIERE

Cliquer ici

SUIVANT

PASSER AU POINT 8

5.

VERIFIER L'ENSEMBLE DE BOITE-PONT ARRIERE AVEC MOTEUR

ATTENTION:

Veiller à porter des gants isolants.

(a) S'assurer que le service plug (prise de service) n'est pas posé.

REMARQUE:

Après avoir déposé le service plug (prise de service), ne pas mettre le contacteur d'allumage en position ON (READY), sauf si précisé dans le manuel de réparation, car cela peut entraîner un dysfonctionnement.

(b) Déposer l'ensemble d'inverseur arrière de l'ensemble d'essieu électrique arrière.

CONSEIL:

S'assurer qu'aucun corps étranger, liquide de refroidissement ou de l'eau ne pénètre dans l'ensemble d'essieu électrique arrière.

(c) Vérifier si le moteur électrique arrière (MGR) ne présente pas un court-circuit d'interphase à l'aide d'un milliohmmètre.

(1) A l'aide d'un milliohmmètre, mesurer la résistance en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

CONSEIL:

Si la température du moteur électrique arrière (MGR) est élevée, la résistance varie fortement à partir de la valeur indiquée. Dès lors, il faut attendre 8 heures minimum après l'arrêt du véhicule avant de mesurer la résistance.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Borne haute tension (U) d'ensemble de boîte-pont arrière avec moteur - Borne haute tension (V) d'ensemble de boîte-pont arrière avec moteur

Contacteur d'allumage en position OFF

20,0 à 22,6 mΩ

Borne haute tension (V) d'ensemble de boîte-pont arrière avec moteur - Borne haute tension (W) d'ensemble de boîte-pont arrière avec moteur

Contacteur d'allumage en position OFF

19,9 à 22,5 mΩ

Borne haute tension (W) d'ensemble de boîte-pont arrière avec moteur - Borne haute tension (U) d'ensemble de boîte-pont arrière avec moteur

Contacteur d'allumage en position OFF

19,7 à 22,3 mΩ

CONSEIL:

Etant donné que la résistance varie en fonction de la température, il convient donc de la corriger en appliquant la formule suivante à 20°C (68° F).

  • R20 = Rt / {1 + 0,00393 X (T - 20)}

Le calcul est basé sur:

  • R20: Résistance à 20°C (68 °F (mΩ)
  • Rt: résistance mesurée (mΩ)
  • T: Température lorsque la résistance est mesurée (°C)

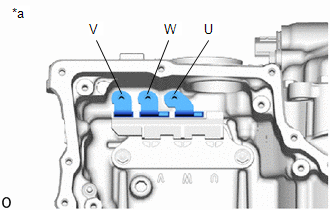

*a

Borne haute tension de l'ensemble de boîte-pont arrière avec moteur

(d) A l'aide d'un mégohmmètre réglé à 500 V, mesurer la résistance en fonction de la(des) valeur(s) indiquée(s) dans le tableau ci-dessous.

REMARQUE:

Veiller à régler le mégohmmètre à 500 V pour effectuer ce test. Dépasser le réglage de 500 V peut endommager la pièce constitutive à vérifier.

Résistance standard:

Branchement du tester

Condition

Condition spécifiée

Borne haute tension de l'ensemble de boîte-pont arrière avec moteur (U) - Masse de carrosserie

Contacteur d'allumage en position OFF

100 MΩ ou plus

Borne haute tension de l'ensemble de boîte-pont arrière avec moteur (V) - Masse de carrosserie

Contacteur d'allumage en position OFF

100 MΩ ou plus

Borne haute tension de l'ensemble de boîte-pont arrière avec moteur (W) - Masse de carrosserie

Contacteur d'allumage en position OFF

100 MΩ ou plus

NON OK

PASSER AU POINT 7

OK.

6.

REMPLACER L'ENSEMBLE D'INVERSEUR ARRIERE

Cliquer ici

SUIVANT

PASSER AU POINT 8

7.

REMPLACER L'ENSEMBLE D'ESSIEU ELECTRIQUE ARRIERE

Cliquer ici

SUIVANT

8.

VERIFIER LES DTC EMIS (COMMANDE DE GROUPE CONVERTISSEUR ARRIERE)

(a) Vérifier les autres DTC qui ont été émis avec le DTC P0A7973.

Résultat:

DTC concerné

P0A799E

Inverseur de moteur d'entraînement "B" bloqué en position ON

P1C5E19

Courant du circuit d'inverseur de moteur d'entraînement "B" au-dessus du seuil

REMARQUE:

Le DTC P0A7973 est enregistré après l'enregistrement des DTC P0A799E et/ou P1C5E19. Après avoir effectué la recherche de pannes et la réparation d'un dysfonctionnement qui a causé l'enregistrement du DTC P0A7973, veiller à procéder à la recherche de pannes pour les autres DTC.

SUIVANT

PASSER AU TABLEAU DES DTC (SYSTEME DE COMMANDE DE GROUPE CONVERTISSEUR ARRIERE)

9.

REMPLACER L'ENSEMBLE D'ESSIEU ELECTRIQUE ARRIERE

Cliquer ici

SUIVANT

PASSER AU POINT 8
