Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de la batterie de secours sont indiquées ci-dessous.
Procédure nécessaire après la dépose/la repose/le remplacement de pièces|
Pièce remplacée ou procédures effectuées |
Procédures nécessaires | Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Tringlerie |
|---|---|---|---|
| Batterie de secours |
Effectuer la réinitialisation de l'état de la batterie de secours |
Système de branchement de sécurité |
|
MESURE DE PRECAUTION / REMARQUE / CONSEIL

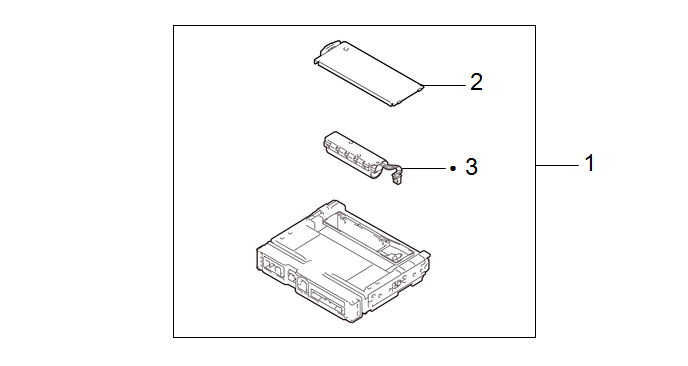

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
86740 | - |
- | - |
|
2 | CACHE D'EMETTEUR-RECEPTEUR |
86742 | - |
- | - |
|
3 | BATTERIE DE SECOURS |
86725 | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)
Cliquer ici
.gif)

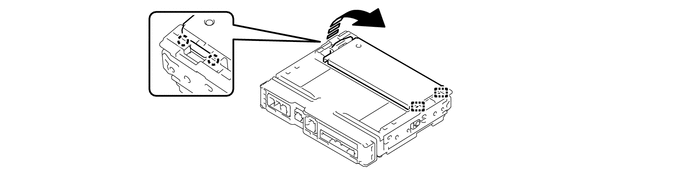

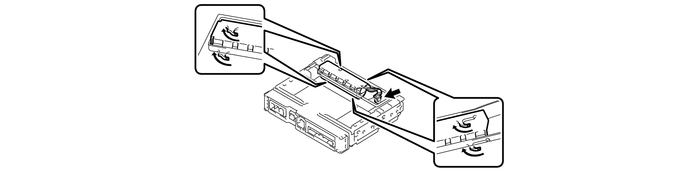

2. DEPOSER LE CACHE D'EMETTEUR-RECEPTEUR
.png) |
Déposer dans ce sens | - |
- |
3. DEPOSER LA BATTERIE DU TELEPHONE MOBILE
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

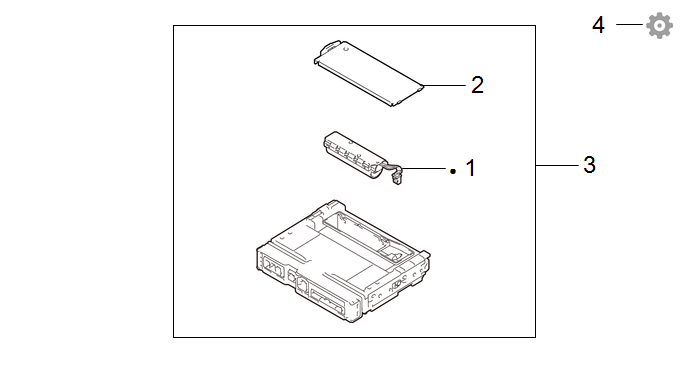

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BATTERIE DE SECOURS |
86725 | - |
- | - |
|
2 | CACHE D'EMETTEUR-RECEPTEUR |
86742 | - |
- | - |
|
3 | DCM (EMETTEUR-RECEPTEUR TELEMATIQUE) |
- | - |
- | - |
|
4 | EFFECTUER L'INITIALISATION |
- | - |
- |
|
|
● | Pièces non réutilisables |
- | - |
PROCÉDURE
1. REPOSER LA BATTERIE DU TELEPHONE MOBILE
2. REPOSER LE CACHE D'EMETTEUR-RECEPTEUR
3. REPOSER LE DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)
Cliquer ici
.gif)
4. EFFECTUER L'INITIALISATION
Cliquer ici
Antenne De Telephone Et De Gps
Contacteur (sos) ManuelEmplacement Des Pieces
EMPLACEMENT DES PIECES SCHEMA
