VERIFICATION
PROCÉDURE
1. VERIFIER LE CONTACTEUR DE CLIGNOTANT
(a) Vérifier la résistance.
| (1) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard: Contacteur de commande d'éclairage Cliquer sur Location & Routing(z14) Cliquer sur Location & Routing(z14) Cliquer sur Connector(z14) Cliquer sur Connector(z14) |
Branchement du tester |
Condition | Condition spécifiée | |
z14-10 (A) - z14-12 (EL) |
Contacteur de commande d'éclairage en position AUTO |
En dessous de 1 Ω | |
z14-14 (T) - z14-12 (EL) |
Contacteur de commande d'éclairage en position TAIL |
En dessous de 1 Ω | |
z14-5 (H) - z14-12 (EL) |
Contacteur de commande d'éclairage en position HEAD |
En dessous de 1 Ω | Inverseur feux de route/croisement en position PASSING Cliquer sur Location & Routing(z14) Cliquer sur Location & Routing(z14) Cliquer sur Connector(z14) Cliquer sur Connector(z14) |
Branchement du tester |
Condition | Condition spécifiée | |
z14-6 (HF) - z14-12 (EL) |
Inverseur feux de route/croisement en position HIGH FLASH |
En dessous de 1 Ω | |
z14-1 (HU) - z14-12 (EL) |
Inverseur feux route/croisement en position haute |
En dessous de 1 Ω | Contacteur de clignotant Cliquer sur Location & Routing(z14) Cliquer sur Location & Routing(z14) Cliquer sur Connector(z14) Cliquer sur Connector(z14) |
Branchement du tester |
Condition | Condition spécifiée | |
z14-9 (TR) - z14-12 (EL) |
Contacteur de clignotant en position neutre |
10 kΩ ou plus | |
z14-3 (TL) - z14-12 (EL) |
Contacteur de clignotant en position neutre |
10 kΩ ou plus | |
z14-9 (TR) - z14-12 (EL) |
Contacteur de clignotant en position de tourner à droite |
En dessous de 1 Ω | |
z14-9 (TR) - z14-12 (EL) |
Contacteur des clignotants en position tourner complètement à droite |
En dessous de 1 Ω | |
z14-9 (TR) - z14-11 (CR) |
Contacteur des clignotants en position tourner complètement à droite |
En dessous de 1 Ω | |
z14-11 (CR) - z14-12 (EL) |
Contacteur des clignotants en position tourner complètement à droite |
En dessous de 1 Ω | |
z14-3 (TL) - z14-12 (EL) |
Contacteur de clignotant en position de tourner à gauche |
En dessous de 1 Ω | |
z14-3 (TL) - z14-12 (EL) |
Contacteur des clignotants en position tourner complètement à gauche |
En dessous de 1 Ω | |
z14-3 (TL) - z14-11 (CR) |
Contacteur des clignotants en position tourner complètement à gauche |
En dessous de 1 Ω | |
z14-11 (CR) - z14-12 (EL) |
Contacteur des clignotants en position tourner complètement à gauche |
En dessous de 1 Ω |
CONSEIL:
- La condition tourner à droite ou tourner à gauche indique un état dans lequel le contacteur des clignotants retourne en position neutre après le relâchement de la main du contacteur des clignotants (le contacteur des clignotants est actionné d'environ 6,3°).
- La condition tourner complètement à droite ou tourner complètement à gauche indique un état dans lequel le contacteur des clignotants ne retourne pas en position neutre après le relâchement de la main du contacteur des clignotants (le contacteur des clignotants est actionné de 10,5°).
|
 |
|

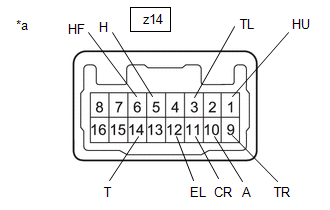

*a | Pièce constitutive sans faisceau de câbles branché
(Contacteur de clignotant) | | |
(2) Si le résultat n'est pas conforme aux spécifications, remplacer le contacteur des clignotants.
