BORNES D'ECU
ENSEMBLE DE RETROVISEUR INTERIEUR (DISPOSITIF D'OUVERTURE DE PORTE DE GARAGE)

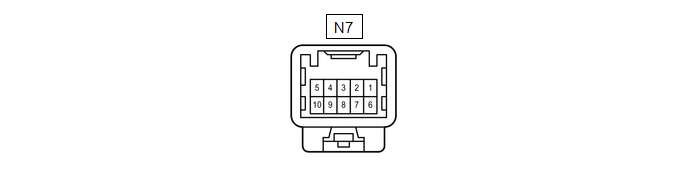

(a) Débrancher le connecteur N7 de l'ensemble de rétroviseur intérieur.
(b) Mesurer la tension et la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
CONSEIL:
Mesurer les valeurs côté faisceau de câbles avec le connecteur débranché.
|
N° de borne (symbole) | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|
|
N7-1 (IG) - Masse de carrosserie |
Alimentation électrique IG |
Contacteur d'allumage en position OFF |
En dessous de 1 V |
|
Contacteur d'allumage en position ON |
11 à 14 V | ||
|
N7-6 (+B) - Masse de carrosserie |
Alimentation électrique de la batterie auxiliaire |
Contacteur d'allumage en position OFF |
11 à 14 V |
|
N7-2 (E) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 Ω |
