BORNES D'ECU
CONSEIL:
Vérifier depuis l'arrière du connecteur lorsqu'il est raccordé aux pièces constitutives.

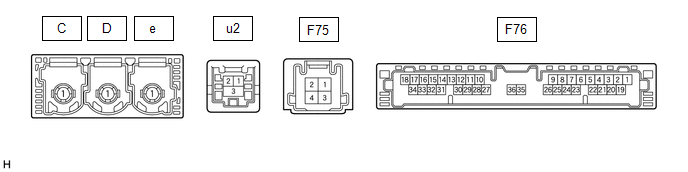

DCM (EMETTEUR-RECEPTEUR TELEMATIQUE)
|
N° de borne (symbole) | Description de la borne |
Condition | Condition spécifiée |
|---|---|---|---|
|
F76-1 (+B) - F76-20 (E) |
Source d'alimentation électrique (+B) |
Contacteur d'allumage en position OFF |
11 à 14 V |
|
F76-15 (USBV) - F76-20 (E) |
Signal d'alimentation électrique du DCM (émetteur-récepteur télématique) |
Contacteur d'allumage en position ON |
4,75 à 5,25 V |
|
Contacteur d'allumage en position OFF |
En dessous de 1 V | ||
|
F76-17 (VOT+) - F76-20 (E) |
Signal vocal envoyé | Emission d'un appel tout en utilisant le service de l'opérateur |
Une forme d'onde synchronisée avec l'appel vocal reçu est émise |
|
F76-20 (E) - Masse de carrosserie |
Masse | Toujours |
En dessous de 1 Ω |
|
F76-19 (IG2) - F76-20 (E) |
Source d'alimentation électrique (IG) |
Contacteur d'allumage en position ON |
11 à 14 V |
|
Contacteur d'allumage en position OFF |
En dessous de 1 V | ||
|
F76-25 (CANP) | Signal de communication CAN |
- | - |
|
F76-26 (CANN) | Signal de communication CAN |
- | - |
|
F76-31 (USBG) - Masse de carrosserie |
Masse blindée | Toujours |
En dessous de 1 Ω |
|
F76-33 (VOT-) - F76-20 (E) |
Signal vocal envoyé | Emission d'un appel tout en utilisant le service de l'opérateur |
Une forme d'onde synchronisée avec l'appel vocal reçu est émise |
|
u2-1 (USB-) | Ligne de communication USB |
- | - |
|
u2-2 (USB+) | Ligne de communication USB |
- | - |
|
u2-3 (USBS) - Masse de carrosserie |
Masse blindée | Toujours |
En dessous de 1 V |
ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE)
Cliquer ici .gif)
ENSEMBLE DE RECEPTEUR DE RADIO ET D'AFFICHAGE
Avec système de navigation: cliquer ici
Sans système de navigation: cliquer ici
