Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

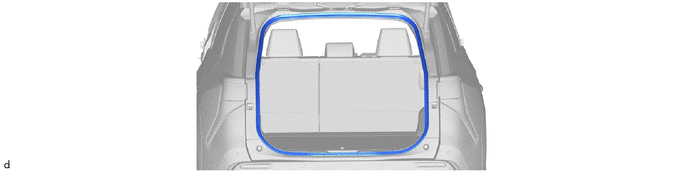

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOURRELET DE PORTE DE COFFRE |
67881A | - |
- | - |
PROCÉDURE
1. DEPOSER LE BOURRELET DE PORTE DE COFFRE
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

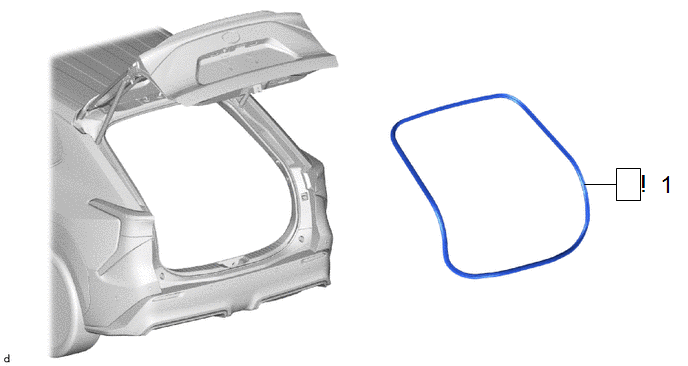

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOURRELET DE PORTE DE COFFRE |
67881A |
|
- | - |
PROCÉDURE
1. REPOSER LE BOURRELET DE PORTE DE COFFRE
|

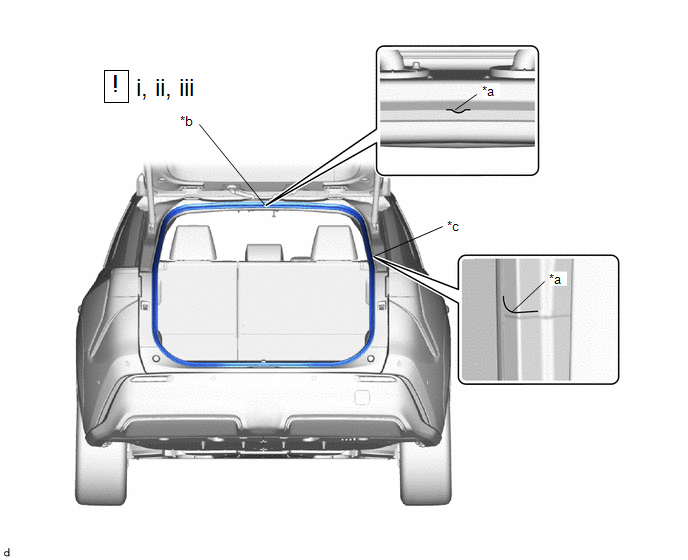

*a | Position de flasque |
*b | Repères d'alignement (orange) |
|
*c | Repères d'alignement (blanc) |
- | - |
(1) Enlever tout produit d'étanchéité qui ne sèche pas de la carrosserie avec un solvant sans résidus.
(2) Aligner le joint d'un nouveau bourrelet de porte de coffre sur la gâche de serrure de porte de coffre et reposer provisoirement le bourrelet de porte de coffre.
(3) Faire coïncider les repères d'alignement du bourrelet de porte de coffre avec les flasques sur la caisse du véhicule indiquées par les flèches et reposer le bourrelet de porte de coffre.
REMARQUE:
Toujours aligner le repère d'alignement lors de la installation de la pièce. Si le repère d'alignement se situe en dehors de sa position normale, d'éventuelles fuites de liquide de refroidissement risquent de se produire.
CONSEIL:
Pour reposer le bourrelet facilement, préparer d'abord la zone avec le repère d'alignement, comme indiqué sur le schéma. Ensuite, reposer la pièce vers les coins et pousser toute longueur excessive dans les coins.
