Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

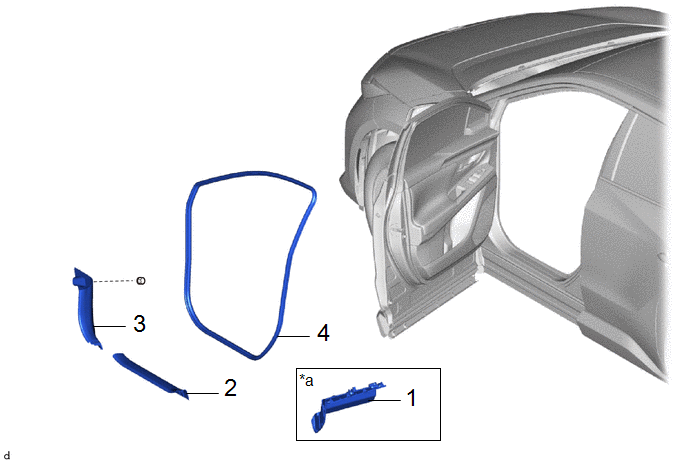

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
2 | PLAQUE DE SEUIL DE PORTE AVANT |
67914B | - |
- | - |
|
3 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT |
62112A | - |
- | - |
|
4 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT |
62312B | - |
- | - |
|
*a | Pour côté gauche |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (pour côté gauche)
Cliquer ici .gif)
2. DEPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT
Cliquer ici

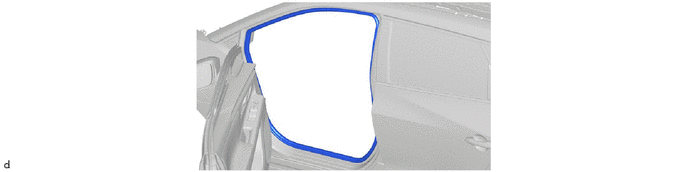

4. DEPOSER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

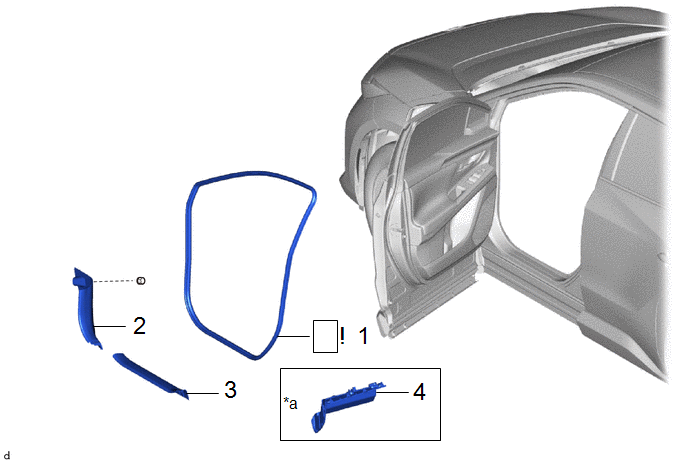

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT |
62312B |
|
- | - |
|
2 | SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT |
62112A | - |
- | - |
|
3 | PLAQUE DE SEUIL DE PORTE AVANT |
67914B | - |
- | - |
|
4 | SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 |
55607 | - |
- | - |
|
*a | Pour côté gauche |
- | - |
PROCÉDURE
1. REPOSER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE AVANT
|

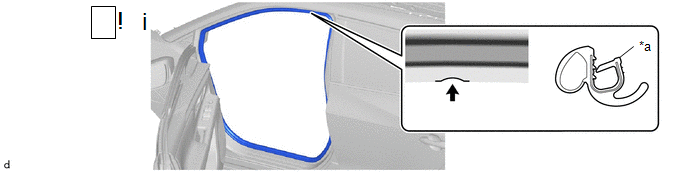

*a | Repère peint |
- | - |
(1) Aligner le repère peint sur le bourrelet d'habillage d'ouverture de porte avant avec le repère de position sur la carrosserie, puis reposer le bourrelet d'habillage d'ouverture de porte avant.
Repère peint:
|
Emplacement | Emplacement |
|---|---|
|
Côté droit | rouge |
|
Côté gauche | bleu clair |
REMARQUE:
CONSEIL:
Pour reposer le bourrelet facilement, préparer d'abord la zone avec le repère peint, comme indiqué sur le schéma. Ensuite, reposer la pièce et pousser tout excès de longueur dans les coins.
2. REPOSER LE SOUS-ENSEMBLE D'HABILLAGE LATERAL D'AUVENT
3. REPOSER LA PLAQUE DE SEUIL DE PORTE AVANT
4. REPOSER LE SOUS-ENSEMBLE DE CACHE INFERIEUR DE TABLEAU DE BORD N° 2 (pour côté gauche)
