Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL

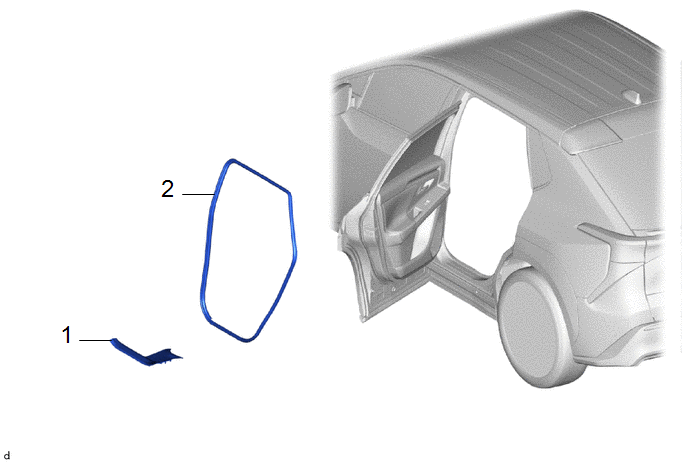

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | PLAQUE DE SEUIL DE PORTE ARRIERE |
67918A | - |
- | - |
|
2 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE |
62332A | - |
- | - |
PROCÉDURE
1. DEPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
Cliquer ici

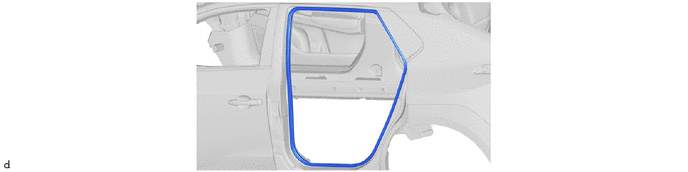

2. DEPOSER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

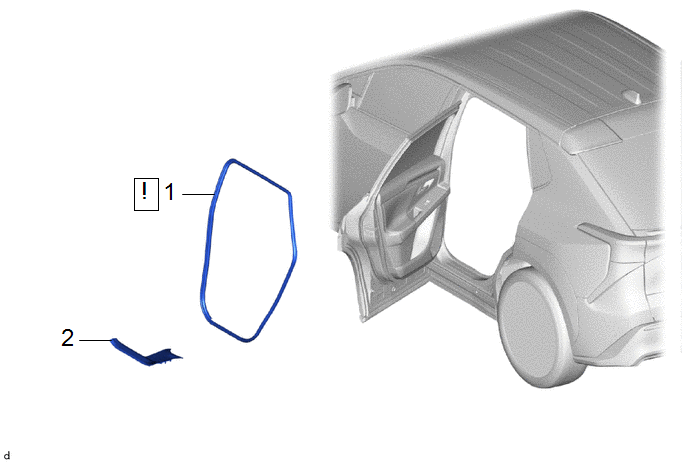

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE |
62332A |
|
- | - |
|
2 | PLAQUE DE SEUIL DE PORTE ARRIERE |
67918A | - |
- | - |
PROCÉDURE

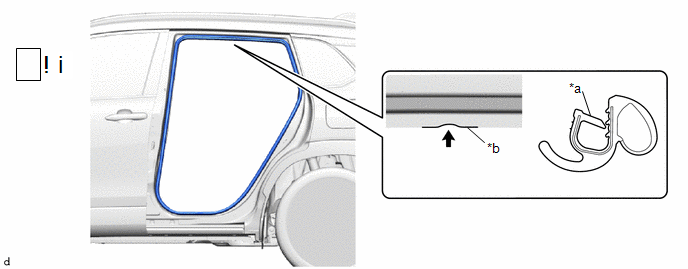

1. REPOSER LE BOURRELET D'ETANCHEITE D'OUVERTURE DE PORTE ARRIERE
|
*a | Repère de point |
*b | Position du repère |
(1) Aligner le repère peint sur un bourrelet d'habillage d'ouverture de porte arrière avec le repère de position sur la carrosserie, puis reposer le bourrelet d'habillage d'ouverture de porte arrière.
Repère peint:
|
Emplacement | Emplacement |
|---|---|
|
Côté droit | Rose |
|
Côté gauche | Orange |
REMARQUE:
CONSEIL:
Pour reposer le bourrelet facilement, préparer d'abord la zone avec le repère peint, comme indiqué sur le schéma. Ensuite, reposer la pièce et pousser tout excès de longueur dans les coins.
2. REPOSER LA PLAQUE DE SEUIL DE PORTE ARRIERE
