Depose
DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Lien |
|---|---|---|
|
Système de caméra avant |
Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes. |
|
|
Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées |
Procédures à effectuer |
Tringlerie |
|---|---|---|
|
Système de verrouillage centralisé des portes
|
Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique. |
|
|
Système de porte de coffre électrique |
Réinitialiser la position de fermeture de porte de coffre |
|
|
Système de climatisation |
Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue. |
- |
MESURE DE PRECAUTION / REMARQUE / CONSEIL

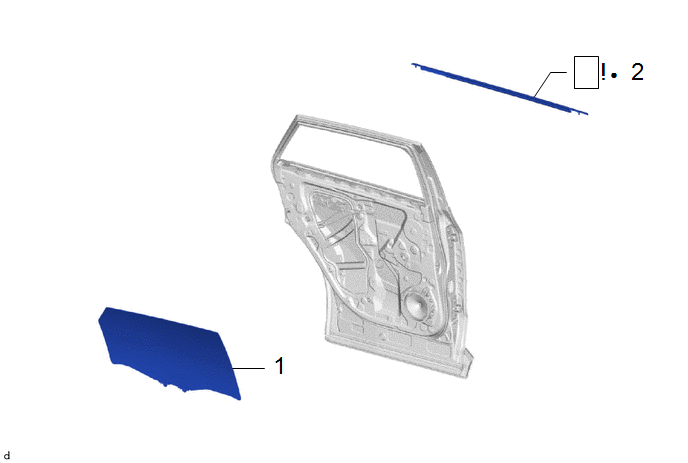

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
68104 | - |
- | - |
|
2 | ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE |
75740 |
|
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
2. DEPOSER L'ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE
|
Déposer dans ce sens | - |
- |

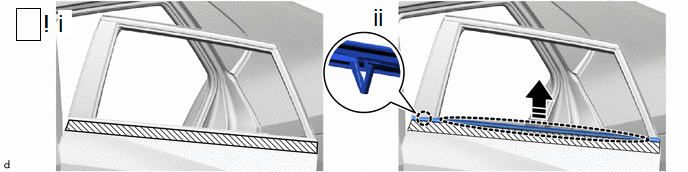

(1) Appliquer du ruban adhésif de protection autour de l'ensemble de garniture de ceinture de porte arrière, comme indiqué sur le schéma.
(2) Libérer les griffes pour déposer l'ensemble de moulure de ceinture de sécurité de porte arrière, comme indiqué sur le schéma.
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE |
68104 | - |
- | - |
|
2 | SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE |
75740 | - |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. REPOSER L'ENSEMBLE DE GARNITURE DE CEINTURE DE PORTE ARRIERE
2. REPOSER LE SOUS-ENSEMBLE DE VITRE DE PORTE ARRIERE
Cliquer ici
