POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | MOULURE DE CAPOT ARRIERE |
75772D |
|
- | - |
|
2 | ISOLANT DE CAPOT |
53341B | - |
- | - |
|
N*m (kgf*cm, lbf*pi): couple prescrit |
- | - |
PROCÉDURE
1. REPOSER LA MOULURE DE CAPOT ARRIERE
(1) Nettoyer la surface du sous-ensemble de capot.
1. A l'aide d'une lampe chauffante, chauffer la surface du sous-ensemble de capot.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Sous-ensemble de capot |
40 à 60°C (104 à 140°F) |
- | - |
|

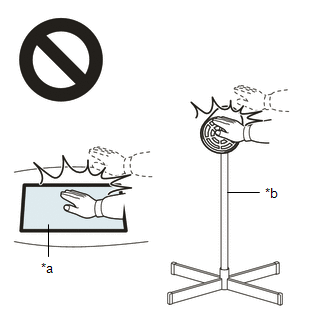

*a | Pièce chaude |
|
*b | Lampe chauffante |
REMARQUE:
Ne pas chauffer excessivement le sous-ensemble de capot.
2. Retirer le reste de ruban adhésif double face du sous-ensemble de capot.
3. Eliminer tout résidu de ruban adhésif à l'aide d'un produit de nettoyage.
(2) A l'aide d'une lampe chauffante, chauffer la surface du sous-ensemble de capot.
Température de chauffage|
Elément | Température |
Elément | Température |
|---|---|---|---|
|
Sous-ensemble de capot |
40 à 60°C (104 à 140°F) |
- | - |
ATTENTION:
REMARQUE:
Ne pas chauffer excessivement le sous-ensemble de capot.
(3) Retirer la feuille de protection de la moulure de capot arrière et engager les agrafes pour reposer la moulure de capot arrière.
CONSEIL:
(4) Reposer l'écrou.
Torque:
5,5 N·m {56 kgf·cm, 49 in·lbf}
2. REPOSER L'ISOLANT DE CAPOT
Remontage
