DESCRIPTION
Ce DTC est émis lorsqu'au moins 1 sous-ensemble d'émetteur de clé électronique est enregistré et que des données MAC non correspondantes en provenance de l'ensemble d'ordinateur de clé numérique ont été détectées 10 fois de suite.
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Remarque |
|---|---|---|---|---|
|
B27C057 |
Système de clé numérique non valide / Composant logiciel incompatible |
1 sous-ensemble d'émetteur de clé électronique ou plus sont enregistrés et des données MAC non correspondantes en provenance de l'ensemble d'ECU de clé numérique ont été détectées 10 fois de suite. |
|
Opération de confirmation d'émission de DTC:
|
Condition du véhicule et fonctionnement du mode de sécurité lorsqu'un dysfonctionnement est détecté
|
Condition du véhicule lors de la détection d'un dysfonctionnement |
Fonctionnement du mode de sécurité en cas de détection d'un dysfonctionnement |
|---|---|
|
Le système de clé numérique ne fonctionne pas |
- |

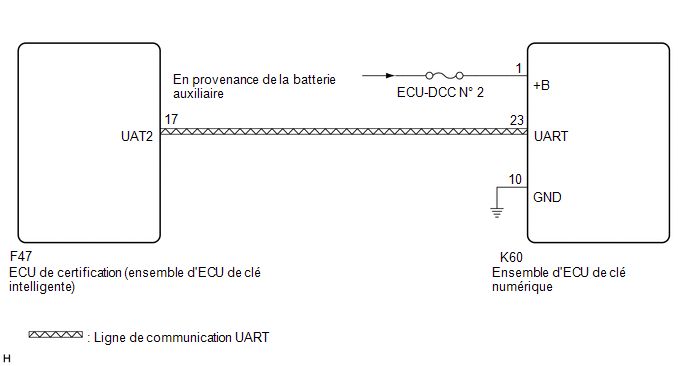

SCHEMA DE CABLAGE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
REMARQUE:
Cliquer ici .gif)
PROCÉDURE
|
1. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (ENSEMBLE D'ECU DE CLE NUMERIQUE - SOURCE D'ALIMENTATION ELECTRIQUE) |
(a) Débrancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
(b) Débrancher le connecteur K60 de l'ensemble d'ECU de clé numérique.
(c) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous.
Résistance standard:
Cliquer sur Location & Routing(F47,K60) Cliquer sur Location & Routing(F47,K60) Cliquer sur Connector(F47) Cliquer sur Connector(F47) Cliquer sur Connector(K60) Cliquer sur Connector(K60)
|
Branchement du tester |
Condition |
Condition spécifiée |
|---|---|---|
|
F47-17 (UAT2) - K60-23 (UART) |
Toujours |
En dessous de 1 Ω |
|
F47-17 (UAT2) ou K60-23 (UART) - Autres bornes et masse de carrosserie |
Toujours |
10 kΩ ou plus |
(d) Brancher le connecteur F47 de l'ECU de certification (ensemble d'ECU de clé intelligente).
| NON OK | .gif) |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
2. |
VERIFIER L'ENSEMBLE D'ECU DE CLE NUMERIQUE |
(a) Supprimer les DTC.
Body Electrical / Smart Key / Clear DTCs.
(b) Vérifier les DTC.
Body Electrical > Smart Key > Trouble Codes
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
Le DTC B27C057 n'est pas émis |
A |
|
Le DTC B27C057 est émis |
B |
| A | |
REMPLACER L'ENSEMBLE D'ECU DE CLE NUMERIQUE |
| B | |
REMPLACER L'ECU DE CERTIFICATION (ENSEMBLE D'ECU DE CLE INTELLIGENTE) |
