POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
CONSEIL:
Le siège à réglage électrique est disponible uniquement du côté conducteur.
MESURE DE PRECAUTION / REMARQUE / CONSEIL

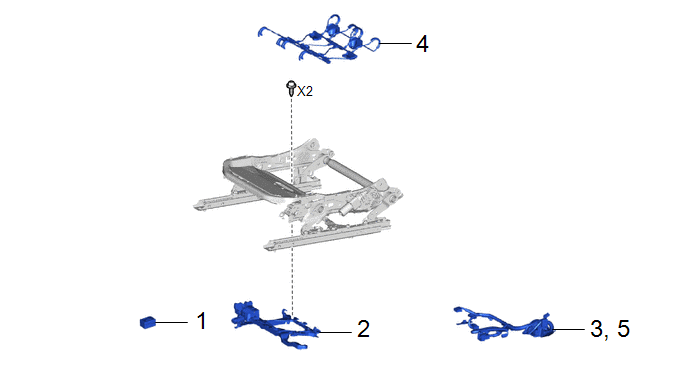

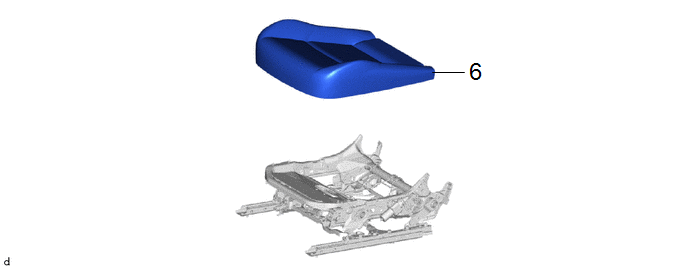

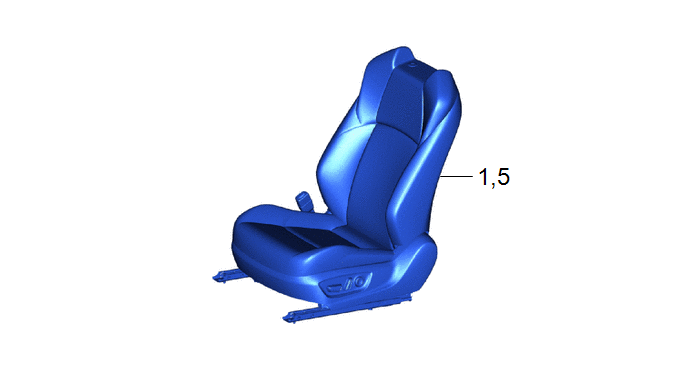

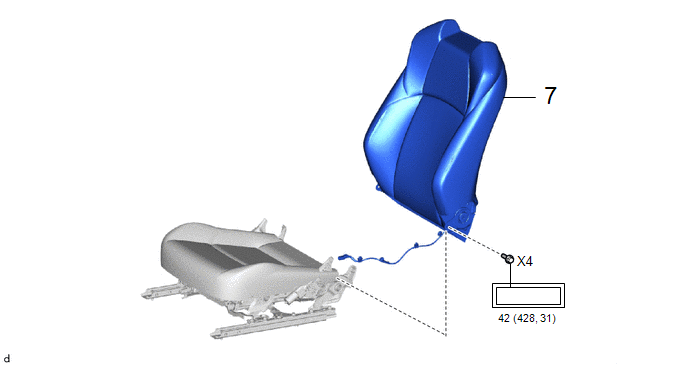

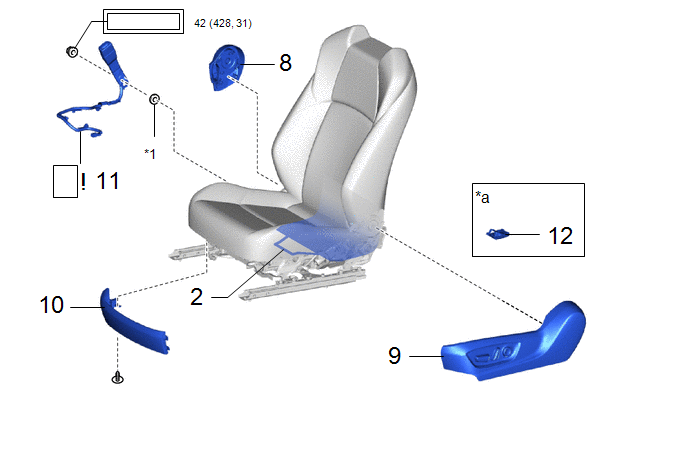

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE CHAUFFAGE D'ASSISE DE SIEGE AVANT |
87501B | - |
- | - |
|
2 | SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT |
7181B | - |
- | - |
|
3 | DEPOSER LE CABLE DE SIEGE AVANT |
82192 | - |
- | - |
|
4 | SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT |
71052A | - |
- | - |
|
5 | DEBRANCHER LE CABLE DE SIEGE AVANT |
82192 | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
6 | HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE |
- | - |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
7 | ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
- | - |
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
8 | PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT |
71862 | - |
- | - |
|
9 | PROTECTION D'ASSISE DE SIEGE AVANT |
71812D | - |
- | - |
|
10 | PROTECTION D'ASSISE DE SIEGE AVANT |
71868N | - |
- | - |
|
11 | ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT |
73240 |
|
- | - |
|
12 | SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR |
81081 | - |
- | - |
|
13 | HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE |
71074S | - |
- | - |
|
*a | Avec éclairage de plancher |
- | - |
|
*1 | Plaque d'ancrage de ceinture de sécurité avant |
- | - |
|
Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt" : N*m (kgf*cm, lbf*pi) |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
14 | ENSEMBLE DE SIEGE AVANT |
- | - |
- | - |
PROCÉDURE
1. REPOSER LE SOUS-ENSEMBLE DE COMMANDE DE CHAUFFAGE DE SIEGE
2. REPOSER LE SUPPORT DE FAISCEAU DE CABLES D'ASSISE DE SIEGE AVANT
3. REPOSER LE CABLE DE SIEGE AVANT
4. REPOSER LE SOUS-ENSEMBLE DE RESSORT D'ASSISE DE SIEGE AVANT
5. BRANCHER LE CABLE DE SIEGE AVANT
6. REPOSER LA HOUSSE D'ASSISE DE SIEGE AVANT DE TYPE SEPARE AVEC REMBOURRAGE
7. REPOSER L'ENSEMBLE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
8. REPOSER LA PROTECTION INTERIEURE D'ASSISE DE SIEGE AVANT
9. REPOSER LA PROTECTION D'ASSISE DE SIEGE AVANT
10. REPOSER LA PROTECTION D'ASSISE AVANT DE SIEGE AVANT
11. REPOSER L'ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE AVANT
|
Cliquer ici |
12. REPOSER LE SOUS-ENSEMBLE D'ECLAIRAGE INTERIEUR (avec éclairage de plancher)
Cliquer ici
13. CONNECTER LA HOUSSE DE DOSSIER DE SIEGE AVANT DE TYPE SEPARE
14. REPOSER L'ENSEMBLE DE SIEGE AVANT
Cliquer ici
Depose
Contacteur De Chauffage De Siege (pour Le Siège Arrière)Contacteur De Commande De Porte De Coffre Electrique
DeposeDEPOSE MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (DEPOSE)
Procédure N° de référence
1 POIGNEE DE FERMETURE DE PORTE
74811D
- -
2 CONTACTEUR DE COMMANDE DE PORTE DE COFFRE
84931C -
- ...
