Depose
DEPOSE
MESURE DE PRECAUTION/REMARQUE/CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
58923A |
|
- | - |
|
2 | CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE |
84751R | - |
- | - |
PROCÉDURE
1. DEPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE
|
|
Cliquer ici |

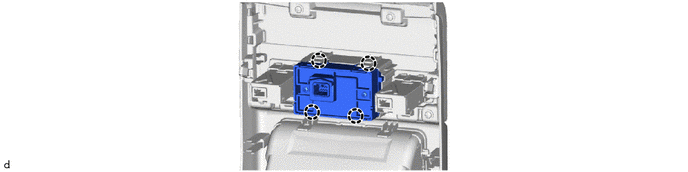

2. DEPOSER LE CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE
Pose
POSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
ATTENTION:
Porter des gants de protection. Les zones pointues des pièces peuvent blesser les mains.
.png)
MESURE DE PRECAUTION / REMARQUE / CONSEIL

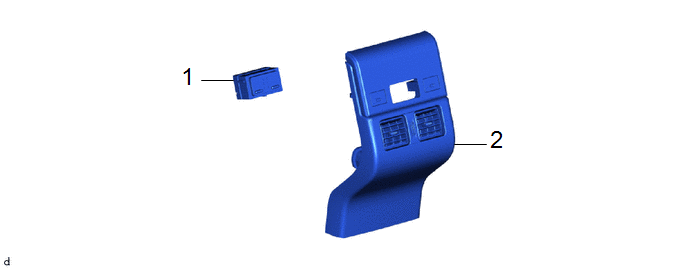

PIECES CONSTITUTIVES (REPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE |
84751R | - |
- | - |
|
2 | SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE |
58923A | - |
- | - |
PROCÉDURE
1. REPOSER LE CONTACTEUR DE CHAUFFAGE DE SIEGE ARRIERE
2. REPOSER LE SOUS-ENSEMBLE DE PANNEAU D'EXTREMITE ARRIERE DE CONSOLE
