DEPOSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées, reposées, ou remplacées lors de la dépose/repose de l'ensemble d'airbag rideau sont indiquées ci-dessous.

REMARQUE:

Après avoir mis le contacteur d'allumage en position OFF, l'ensemble d'autoradio et d'affichage enregistre les différents types de mémoire et de réglages. Ainsi, veiller à attendre 120 secondes minimum après la mise en position OFF du contacteur d'allumage avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire.

CONSEIL:

Lorsque le câble est débranché/rebranché sur la borne de la batterie auxiliaire, les systèmes s'arrêtent provisoirement de fonctionner. Cependant, chaque système a une fonction qui complète l'apprentissage la première fois que le système est utilisé.

• L'apprentissage se termine lorsque le véhicule roule

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de caméra avant	Rouler en ligne droite à une vitesse minimale de 35 km/h (22 mi/h) pendant au moins 5 secondes.

• L'enregistrement se termine dès que le véhicule fonctionne normalement

  Anomalie et fonction inopérante lorsque les procédures nécessaires ne sont pas exécutées	Procédures à effectuer	Lien
  Système de verrouillage centralisé des portes Dispositif d'ouverture de porte de coffre	Effectuer l'opération de déverrouillage des portes à l'aide du contacteur de commande de porte ou du contacteur du sous-ensemble d'émetteur de clé électronique.
  Système de porte de coffre électrique	Réinitialiser la position de fermeture de porte de coffre
  Système de climatisation	Une fois que le contacteur d'allumage est mis sur ON, la position standard du servomoteur est reconnue.	-

CONSEIL:

• Procéder de la même façon pour le côté droit et pour le côté gauche.
• La procédure suivante concerne le côté gauche.

MESURE DE PRECAUTION / REMARQUE / CONSEIL

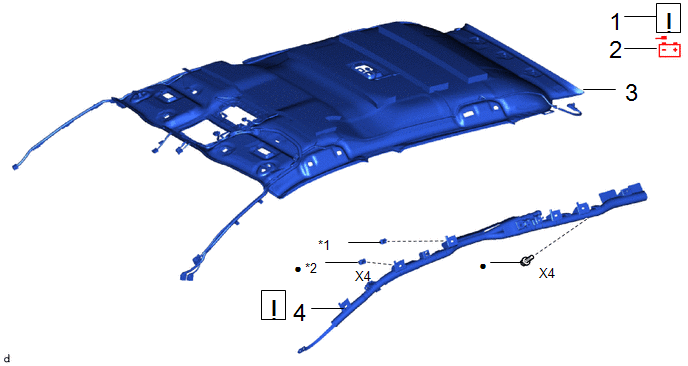

Procédure		N° de référence
1	MESURES DE PRECAUTION	-		-	-
2	DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
3	ENSEMBLE DE CIEL DE TOIT	63310	-	-	-
4	ENSEMBLE D'AIRBAG RIDEAU	62180A		-	-

PROCÉDURE

1. MESURES DE PRECAUTION

ATTENTION: Veiller à lire attentivement les Mesures de précaution avant de procéder à l'entretien. Cliquer ici REMARQUE: Une fois le contact coupé, un délai d'attente avant de débrancher le câble de la borne négative (-) de la batterie auxiliaire peut être requis. Cliquer ici

2. DEBRANCHER LE CABLE DE LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

3. DEPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici

4. DEPOSER L'ENSEMBLE D'AIRBAG RIDEAU

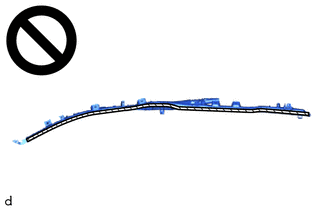

ATTENTION: Lors de l'enregistrement de l'ensemble d'airbag rideau, veiller à ce que le côté déploiement d'airbag soit orienté vers le haut. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

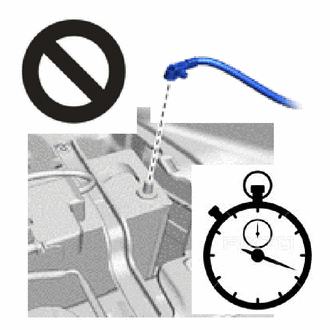

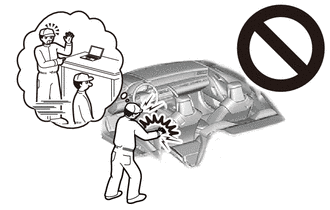

ATTENTION: Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

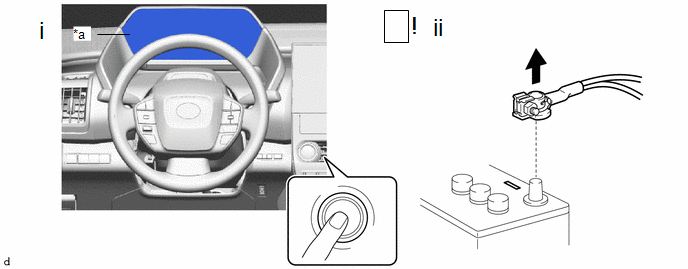

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

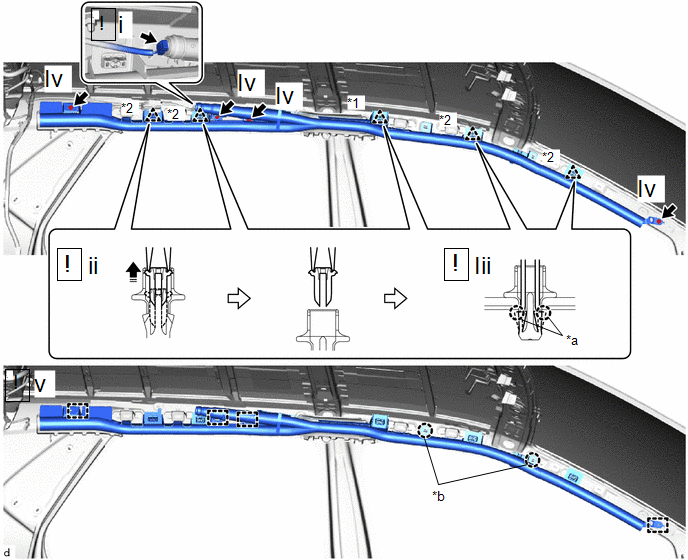

*1	Agrafe de garnissage intérieur latéral de toit	*2	Agrafe
*a	Griffe (A)	*b	Griffe (B)
	Libérer dans ce sens	-	-

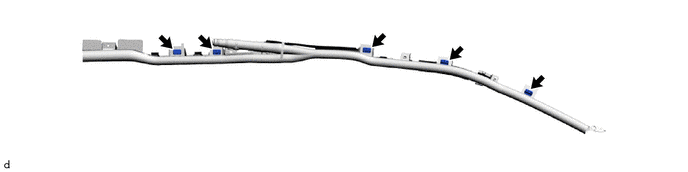

(1) Débrancher le connecteur d'airbag.

REMARQUE:

Lors du débranchement d'un connecteur d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

Cliquer ici

(2) A l'aide d'une pince à bec fin n° 2, déposer les goupilles des agrafes.

(3) A l'aide de 2 tournevis fins, libérer les griffes (A) de chaque agrafe et détacher les agrafes de la carrosserie du véhicule, comme indiqué sur le schéma.

CONSEIL:

Détacher les agrafes et l'ensemble d'airbag rideau de la caisse du véhicule comme un ensemble.

(4) Déposer les 4 boulons.

(5) Tout en maintenant l'ensemble d'airbag rideau, libérer les crochets et les griffes (B) puis déposer l'ensemble d'airbag rideau.
