POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

Procédure		N° de référence
1	ENSEMBLE D'AIRBAG RIDEAU	62180A		-	-
2	ENSEMBLE DE CIEL DE TOIT	-	-	-	-
3	BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE	-	-	-	-
4	VERIFIER LE TEMOIN SRS	63310		-	-
5	INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE	-	-	-

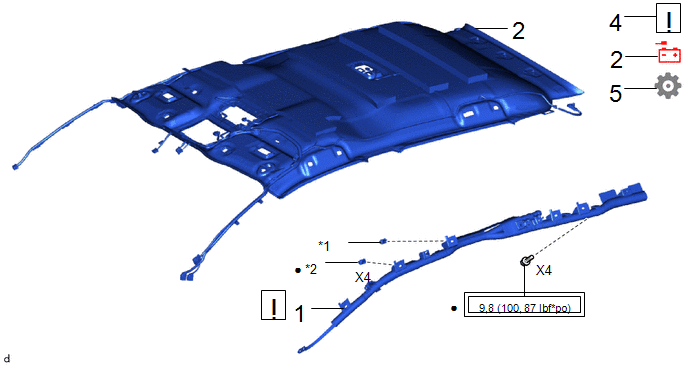

*1	AGRAFE DE GARNISSAGE INTERIEUR LATERAL DE TOIT	*2	AGRAFE
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	●	Pièce non réutilisable

PROCÉDURE

1. REPOSER L'ENSEMBLE D'AIRBAG RIDEAU

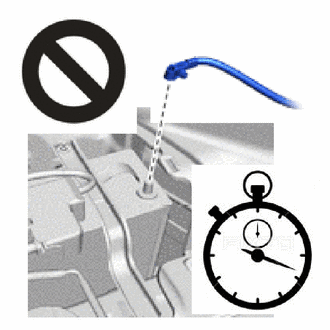

ATTENTION: Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS. Le déploiement d'un airbag, quelle qu'en soit la cause, peut provoquer un accident grave.

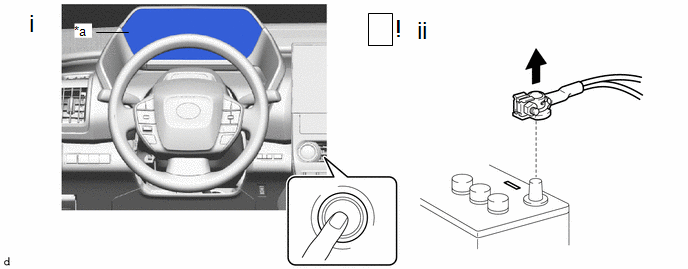

(1) S'assurer que le contacteur d'allumage est en position OFF.

(2) S'assurer que le câble est débranché de la borne négative (-) de la batterie auxiliaire.

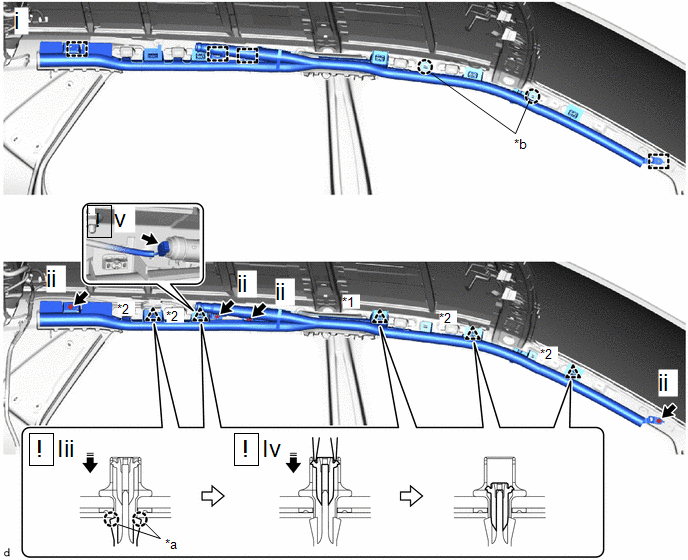

*1	Agrafe de garnissage intérieur latéral de toit	*2	Agrafe
*a	Griffe (A)	*b	Griffe (B)
	Déposer dans ce sens	-	-

(1) Engager les crochets et le griffes (B) afin de reposer provisoirement l'ensemble d'airbag rideau.

REMARQUE:

Ne pas tordre l'ensemble d'airbag rideau lors de sa mise en place.

(2) Reposer les 4 boulons neufs.

Torque:

9,8 N·m {100 kgf·cm, 87 in·lbf}

(3) Reposer l'ensemble d'airbag rideau avec des agrafes neuves.

CONSEIL:

Engager les griffes (A) pour reposer chaque agrafe neuve.

(4) Enfoncer les goupilles dans les agrafes.

REMARQUE:

• Veiller à ne pas endommager les goupilles.
• S'assurer que les goupilles des agrafes sont fermement enfoncées.

(5) Brancher le connecteur d'airbag.

REMARQUE:

Lors du branchement d'un des connecteurs d'airbag, veiller à ne pas endommager le faisceau de câbles d'airbag.

CONSEIL:

• Consulter la section Comment brancher ou débrancher le connecteur de l'airbag.

  Cliquer ici

• La couleur de la goupille de l'agrafe de garnissage intérieur latéral de toit et les agrafes sont différentes.

2. REPOSER L'ENSEMBLE DE CIEL DE TOIT

Cliquer ici

3. BRANCHER LE CABLE SUR LA BORNE NEGATIVE DE LA BATTERIE AUXILIAIRE

Cliquer ici

4. VERIFIER LE TEMOIN SRS

Cliquer ici

5. INITIALISATION APRES LE REBRANCHEMENT DE LA BORNE DE LA BATTERIE AUXILIAIRE

CONSEIL:

En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.

Cliquer ici
