DESCRIPTION
|
N° de DTC |
Objet de la détection |
Condition de détection de DTC |
Zone incriminée |
Avertissement indiqué |
Mode de test / Mode de vérification |
|---|---|---|---|---|---|
|
B005213 |
Coupure dans le circuit du capteur de ceinture de sécurité passager |
L'une des conditions suivantes est remplie:
|
|
S'allume |
Ne s'applique pas au mode test/de vérification |

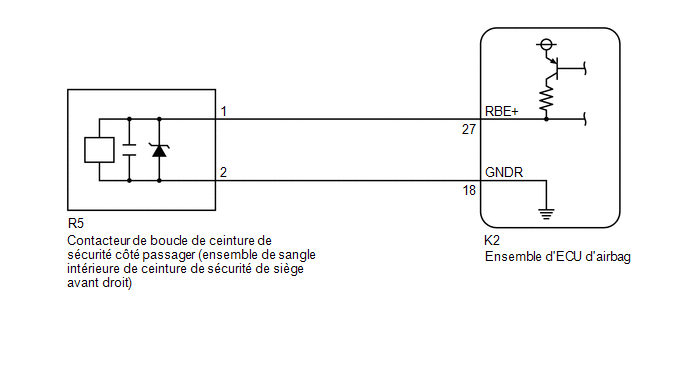

SCHEMA DE CABLAGE
.png)
MESURE DE PRECAUTION/REMARQUE/CONSEIL
REMARQUE:
Cliquer ici .gif)
CONSEIL:
En cas de débranchement et rebranchement de la batterie auxiliaire, une fonction d'apprentissage automatique termine l'apprentissage lorsque le système respectif est utilisé.
Cliquer ici
Cliquer ici
PROCÉDURE
|
1. |
VERIFIER LE BRANCHEMENT DES CONNECTEURS |
(a) Mettre le contacteur d'allumage en position OFF.
(b) Débrancher le câble de la borne négative (-) de la batterie auxiliaire.
ATTENTION:
Attendre au moins 60 secondes après avoir débranché le câble de la borne négative (-) de la batterie auxiliaire pour désactiver le système SRS.

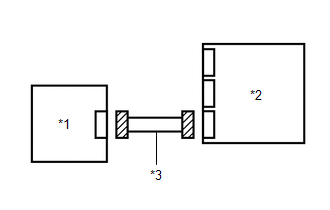

(c) S'assurer que les connecteurs sont correctement branchés sur l'ensemble d'ECU d'airbag et sur le contacteur de boucle de ceinture de sécurité du passager (ensemble de sangle intérieure de ceinture de sécurité de siège avant droit).
OK.:
Les connecteurs sont correctement branchés.
| NON OK | .gif) |
BRANCHER LES CONNECTEURS CORRECTEMENT |
|
|
2. |
VERIFIER LES CONNECTEURS |
(a) Débrancher les connecteurs de l'ensemble d'ECU d'airbag et du contacteur de boucle de ceinture de sécurité du passager (ensemble de sangle intérieure de ceinture de sécurité avant droite).
|
(b) Vérifier si les bornes des connecteurs ne sont ni déformées ni endommagées. OK.: Les bornes ne sont ni déformées ni endommagées. Résultat:
|
|
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
3. |
VERIFIER LE FAISCEAU DE CABLES ET LE CONNECTEUR (COUPURE) |

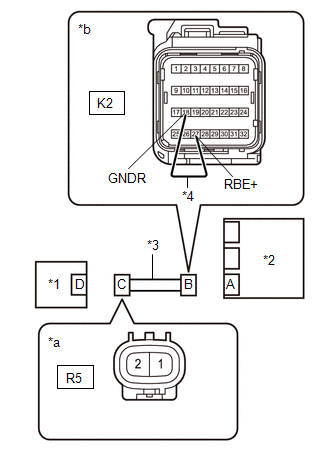

(a) A l'aide d'un câble de diagnostic, brancher les bornes 27 (RBE+) et 18 (GNDR) du connecteur B.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
|
(b) Mesurer la résistance en fonction de la (des) valeur(s) indiquée(s) dans le tableau ci-dessous. Résistance standard: Cliquer sur Location & Routing(R5) Cliquer sur Location & Routing(R5) Cliquer sur Connector(R5) Cliquer sur Connector(R5)
Résultat:
|
|
(c) Débrancher le câble de diagnostic du connecteur B.
| NON OK | |
REPARER OU REMPLACER LE FAISCEAU DE CABLES OU LE CONNECTEUR |
|
|
4. |
EFFACER LES DTC |
|
(a) Brancher le connecteur sur l'ensemble d'ECU d'airbag. |
|

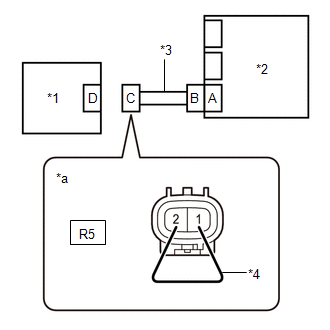

(b) A l'aide d'un câble de diagnostic, raccorder les bornes 1 et 2 du connecteur C.
REMARQUE:
Ne pas forcer pour introduire le câble de diagnostic dans les bornes du connecteur lors du branchement du câble.
(c) Brancher le câble sur la borne négative (-) de la batterie auxiliaire.
(d) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(e) Supprimer les DTC enregistrés dans la mémoire.
Body Electrical SRS Airbag Clear DTCs
(f) Mettre le contacteur d’allumage en position OFF.
|
|
5. |
VERIFIER LES DTC |
(a) Mettre le contacteur d'allumage en position ON et attendre 60 secondes minimum.
(b) Vérifier les DTC.
Body Electrical > SRS Airbag > Trouble Codes.
Résultat:
|
Résultat |
Passer au point |
|---|---|
|
B005213 est émis |
A |
|
B005213 n'est pas émis |
B |
CONSEIL:
Des codes autres que le DTC B005213 peuvent être émis à ce stade, mais ils n'ont aucun rapport avec cette vérification.
(c) Débrancher le câble de diagnostic du connecteur C.
| A | |
REMPLACER L'ENSEMBLE D'ECU D'AIRBAG |
| B | |
REMPLACER LE CONTACTER DE BOUCLE DE CEINTURE DE SECURITE COTE PASSAGER (ENSEMBLE DE SANGLE INTERIEURE DE CEINTURE DE SECURITE DE SIEGE AVANT DROIT) |
