DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL

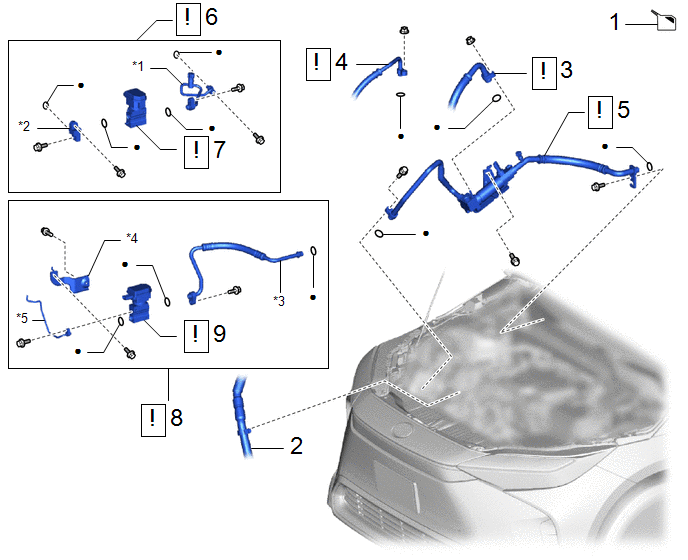

PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|
1 | RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT |
- | - |
|
- |
| 2 |
SOUS-ENSEMBLE DE DURITE D'EAU |
87209 | - |
- | - |
|
3 | SOUS-ENSEMBLE DE DURITE D'ASPIRATION |
88704 |
|
- | - |
|
4 | TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1 |
88711 |
|
- | - |
|
5 | DURITE ET ACCESSOIRE DE CLIMATISATION |
88720A |
|
- | - |
|
6 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES |
88710E |
|
- | - |
|
7 | DETENDEUR DE REFROIDISSEUR N° 2 |
88515G |
|
- | - |
|
8 | DURITE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 2: |
88711A |
|
- | - |
|
9 | DETENDEUR DE REFROIDISSEUR |
88515A |
|
- | - |
|
*1 | TUYAU DE LIQUIDE |
*2 | TUYAU DE RACCORD |
|
*3 | DURITE DE DECHARGE |
*4 | SUPPORT |
|
*5 | ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRES N° 2 |
- | - |
|
● | Pièce non réutilisable |
- | - |
PROCÉDURE
1. RECUPERER LE REFRIGERANT DU SYSTEME DE REFRIGERANT
Cliquer ici
.gif)

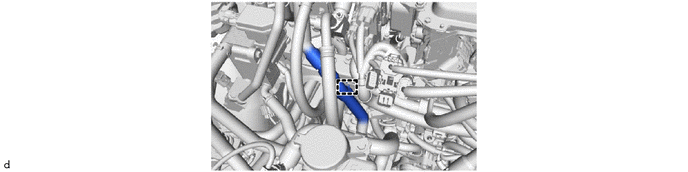

2. DETACHER LE SOUS-ENSEMBLE DE DURITE D'EAU

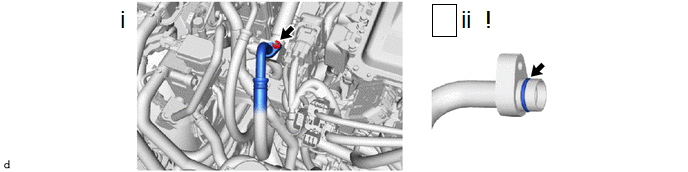

3. DEBRANCHER LE SOUS-ENSEMBLE DE DURITE D'ASPIRATION
(1) Déposer l'écrou pour débrancher le sous-ensemble de durite d'aspiration.
(2) Déposer le joint torique du sous-ensemble de durite d'aspiration.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

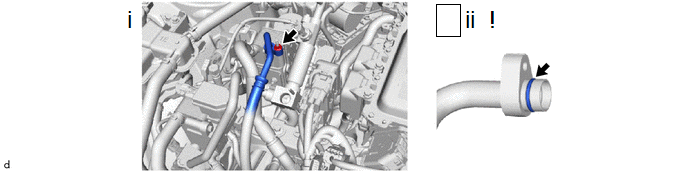

4. DEBRANCHER LE TUBE DE DECHARGE DE REFRIGERANT DE REFROIDISSEUR N° 1
(1) Déposer l'écrou pour débrancher la durite de décharge de réfrigérant de refroidisseur n° 1.
(2) Déposer le joint torique du tube de décharge de réfrigérant de refroidisseur n° 1.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.

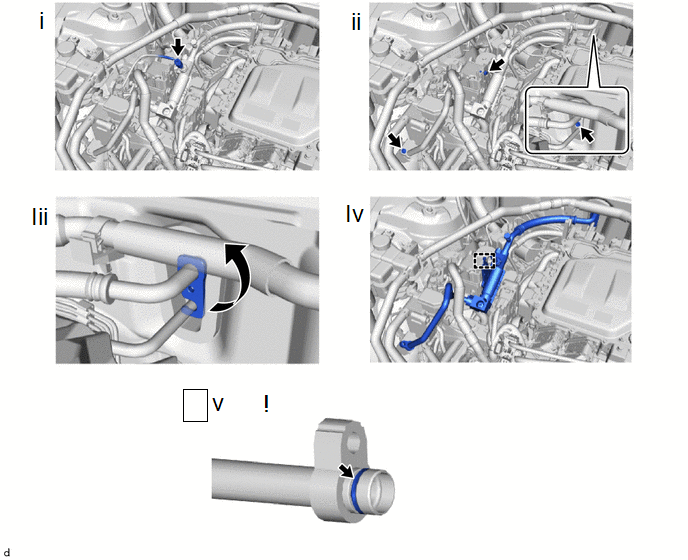

5. DEPOSER LE TUYAU DE CLIMATISATION ET LES ACCESSOIRES
(1) Débrancher le connecteur.
(2) Déposer les 3 boulons.
(3) Faire tourner le connecteur-crochet comme indiqué sur le schéma.
(4) Libérer le guide pour déposer la durite de climatisation et les accessoires.
(5) Déposer le joint torique de l'ensemble de tuyau de climatisation et des accessoires.
REMARQUE:
A l'aide de ruban adhésif en vinyle, sceller les ouvertures des pièces déposées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
CONSEIL:
Procéder de la même manière que pour le côté opposé.
6. DEPOSER L'ENSEMBLE DE TUYAU DE CLIMATISATION ET D'ACCESSOIRE
(1) Débrancher le connecteur.
(2) Déposer les 2 boulons et l'ensemble de tuyau de climatisation et d'accessoires.
(3) Déposer le joint torique de l'ensemble de tuyau de climatisation et d'accessoires.
REMARQUE:
A l'aide de ruban adhésif en vinyle, sceller les ouvertures des pièces déposées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
CONSEIL:
Procéder de la même manière que pour le côté opposé.

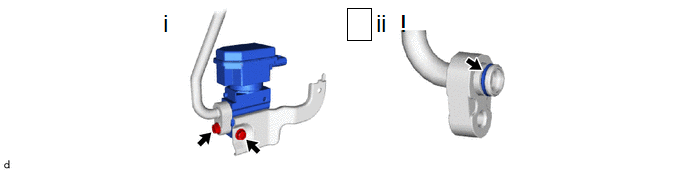

7. DEPOSER LE DETENDEUR DE REFROIDISSEUR N° 2
(1) Déposer les 2 boulons et le détendeur de refroidisseur n° 2.
(2) Déposer le joint torique du tuyau de réfrigérant de refroidisseur.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
CONSEIL:
Procéder de la même manière que pour le côté opposé.
8. DEPOSER LA DURITE DE DECHARGE DE LIQUIDE DE REFROIDISSEMENT N° 2
(1) Débrancher le connecteur.
(2) Retirer les 2 boulons.
(3) Débrancher la durite de décharge de réfrigérant de refroidisseur n° 2.
(4) Libérer le guide pour déposer la durite de décharge de réfrigérant de refroidisseur n° 2.
(5) Déposer le joint torique du tube de décharge de réfrigérant de refroidisseur n° 2.
REMARQUE:
A l'aide de ruban adhésif en vinyle, obturer les ouvertures des pièces débranchées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
CONSEIL:
Procéder de la même manière que pour le côté opposé.

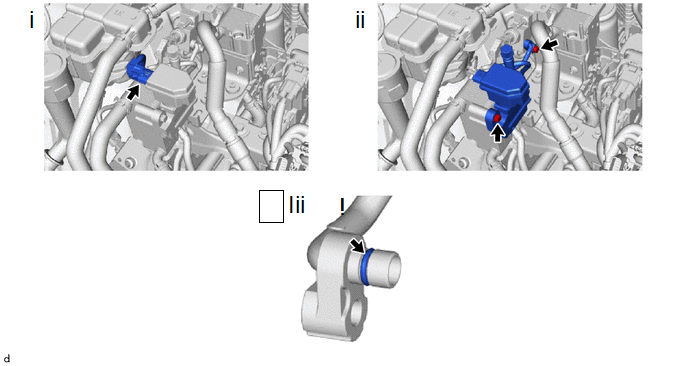

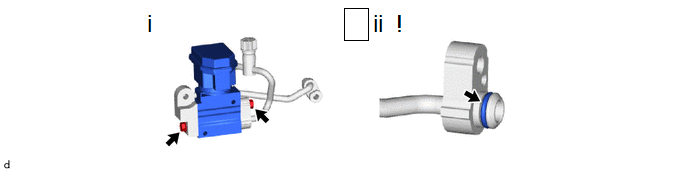

9. DEPOSER LE DETENDEUR DE REFROIDISSEUR
(1) Déposer les 2 boulons et le détendeur de refroidisseur.
(2) Déposer le joint torique du détendeur de refroidisseur.
REMARQUE:
A l'aide de ruban adhésif en vinyle, sceller les ouvertures des pièces déposées afin d'empêcher l'humidité ou des corps étrangers d'y pénétrer.
