Toyota bZ4X - Manuel de réparation (2021-2024): Pose

POSE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

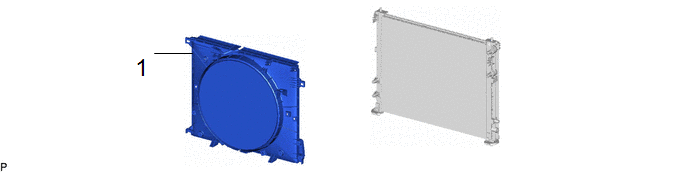

Procédure		N° de référence
1	ENSEMBLE DE VENTILATEUR DE REFROIDISSEMENT D'INVERSEUR AVEC MOTEUR	G9160A	-	-	-

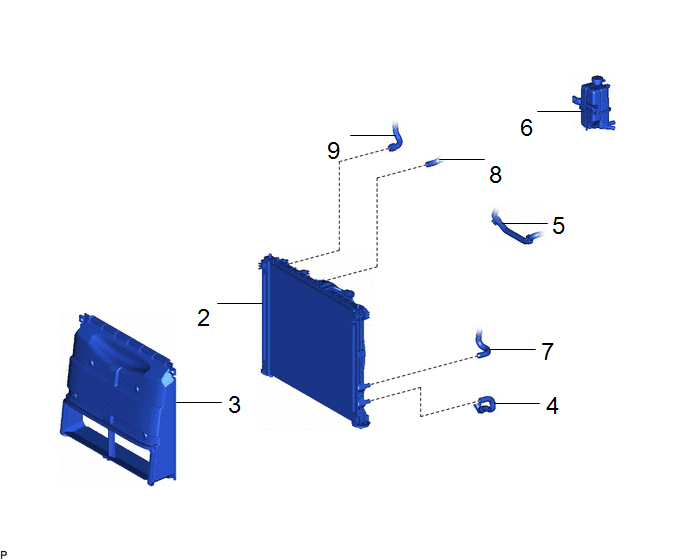

Procédure		N° de référence
2	ENSEMBLE DE RADIATEUR	-	-	-	-
3	GUIDE D'AIR DE RADIATEUR N° 1 DROIT	16593B	-	-	-
4	SOUS-ENSEMBLE DE DURITE D'EAU B	87209B	-	-	-
5	SOUS-ENSEMBLE DE DURITE D'EAU	87209	-	-	-
6	SOUS-ENSEMBLE DE RESERVOIR D'INVERSEUR	G910GC	-	-	-
7	DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1	G9225L	-	-	-
8	DURITE DE SORTIE D'EAU DE CHAUFFAGE A	87246A	-	-	-
9	ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 2	G90B0A	-	-	-

Procédure		N° de référence
10	SOUS-ENSEMBLE DE SUPPORT DE RADIATEUR	53201	-	-	-
11	COLLIER DE CABLE DE COMMANDE DE SERRURE DE CAPOT	53614	-	-	-
12	ENSEMBLE D'OBTURATEUR DE RADIATEUR	53180D	-	-	-
13	PLAQUE DE GUIDAGE D'AIR LATERALE DROITE DE RADIATEUR AVANT	16691A	-	-	-
14	ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE	86570	-	-	-
1,5	ENSEMBLE DE SERRURE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL	53510H	-	-	-

*a	Pour LHD	*b	Pour RHD
	N*m (kgf*cm, lbf*pi): couple prescrit	-	-

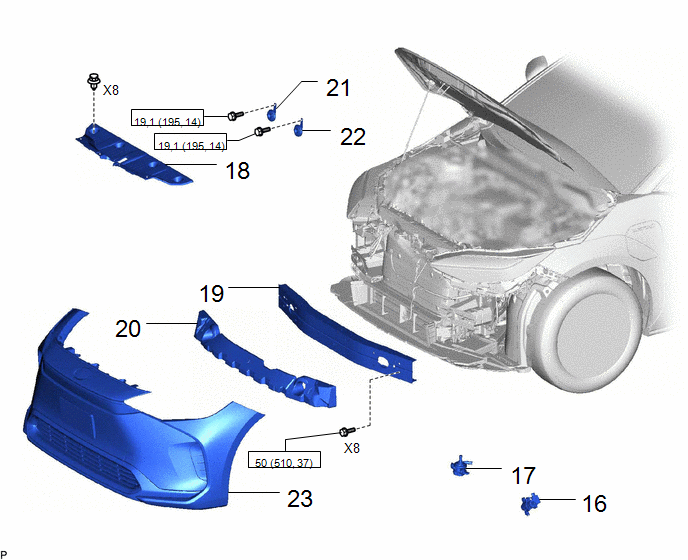

Procédure		N° de référence
16	ENSEMBLE DE SOUPAPE D'EAU DE CHAUFFAGE	87240	-	-	-
17	ENSEMBLE DE POMPE A EAU AVEC MOTEUR	G9040A	-	-	-
18	COUVERCLE D'OUVERTURE DE SUPPORT DE RADIATEUR	53289A	-	-	-
19	SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT	52021	-	-	-
20	ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2	52614	-	-	-
21	ENSEMBLE D'AVERTISSEUR SONORE A TONALITE AIGUE	86510	-	-	-
22	ENSEMBLE D'AVERTISSEUR SONORE A TONALITE GRAVE	86520	-	-	-
23	ENSEMBLE DE PARE-CHOCS AVANT	-	-	-	-

N*m (kgf*cm, lbf*pi): couple prescrit

-

-

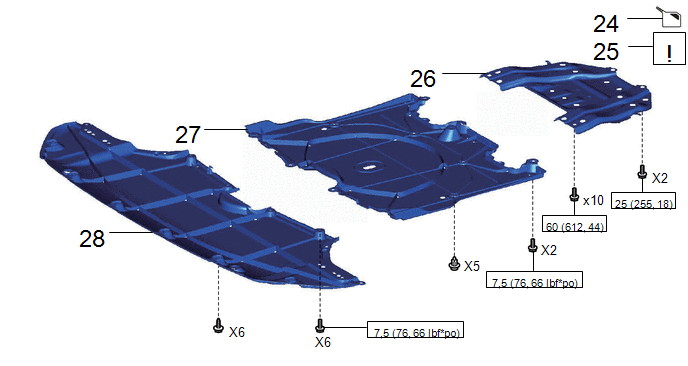

Procédure		N° de référence
24	AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur)	-	-		-
25	RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour l'inverseur)	-		-	-
26	SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT	51403E	-	-	-
27	SABOT DE PROTECTION DE MOTEUR N° 2	51442D	-	-	-
28	SABOT DE PROTECTION DE MOTEUR N° 1	51441E	-	-	-

PROCÉDURE

1. REPOSER L'ENSEMBLE DE VENTILATEUR DE REFROIDISSEMENT D'INVERSEUR AVEC MOTEUR

2. REPOSER L'ENSEMBLE DE RADIATEUR

3. BRANCHER LE GUIDE D'AIR DE RADIATEUR DROIT N° 1

4. REPOSER LE SOUS-ENSEMBLE DE DURITE D'EAU B

5. BRANCHER LE SOUS-ENSEMBLE DE DURITE D'EAU

6. BRANCHER LE SOUS-ENSEMBLE DE RESERVOIR D'INVERSEUR

7. REPOSER LA DURITE DE REFROIDISSEMENT D'INVERSEUR N° 1

8. REPOSER LA DURITE DE SORTIE D'EAU DE CHAUFFAGE A

9. REPOSER L'ENSEMBLE DE DURITE DE REFROIDISSEMENT D'INVERSEUR N° 2

10. REPOSER LE SOUS-ENSEMBLE DE SUPPORT DE RADIATEUR

Torque:

12,5 N·m {127 kgf·cm, 9 ft·lbf}

11. REPOSER L'ATTACHE DE CABLE DE COMMANDE DE VERROUILLAGE DE CAPOT

12. REPOSER L'ENSEMBLE D'OBTURATEUR DE RADIATEUR

Cliquer ici

13. REPOSER LA PLAQUE DE GUIDAGE D'AIR LATERALE DE RADIATEUR AVANT DROITE

Cliquer ici

14. REPOSER L'ENSEMBLE DE HAUT-PARLEUR D'APPROCHE DU VEHICULE N° 2

Cliquer ici

15. REPOSER L'ENSEMBLE DE SERRURE DE CAPOT AVEC CONTACTEUR D'ECLAIRAGE D'ACCUEIL

Cliquer ici

16. REPOSER L'ENSEMBLE DE SOUPAPE D'EAU DE CHAUFFAGE

Cliquer ici

17. REPOSER L'ENSEMBLE DE POMPE A EAU AVEC MOTEUR

Cliquer ici

18. REPOSER LE CACHE D'OUVERTURE DE SUPPORT DE RADIATEUR

19. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE PARE-CHOCS AVANT

Cliquer ici

20. REPOSER L'ABSORBEUR D'ENERGIE DE PARE-CHOCS AVANT N° 2

Cliquer ici

21. REPOSER L'ENSEMBLE DE KLAXON A TONALITE AIGUE

Cliquer ici

22. REPOSER L'ENSEMBLE DE KLAXON A TONALITE GRAVE

Cliquer ici

23. REPOSER L'ENSEMBLE DE PARE-CHOCS AVANT

Cliquer ici

24. AJOUTER DU LIQUIDE DE REFROIDISSEMENT (pour inverseur)

Cliquer ici

25. RECHERCHER D'EVENTUELLES FUITES DE LIQUIDE DE REFROIDISSEMENT (pour l'inverseur)

Cliquer ici

26. REPOSER LE SOUS-ENSEMBLE DE RENFORT DE TRAVERSE DE SUSPENSION AVANT

Cliquer ici

27. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 2

Cliquer ici

28. REPOSER LE SABOT DE PROTECTION DE MOTEUR N° 1

Cliquer ici
