VERIFICATION SUR VEHICULE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

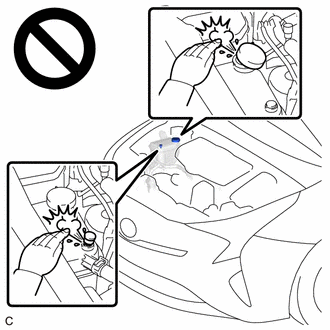

Ne pas déposer le bouchon de réservoir et la soupape de décharge d'air tant que le moteur et l'ensemble de radiateur sont encore chauds. Du liquide de refroidissement du moteur ainsi que de la vapeur, sous pression à très haute température peuvent s'échapper et causer de graves brûlures.

PROCÉDURE

1. VERIFIER QUE L'ENSEMBLE DE RADIATEUR N'EST PAS OBSTRUE

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

(a) Déposer l'ensemble de ventilateur avec moteur.

Cliquer ici

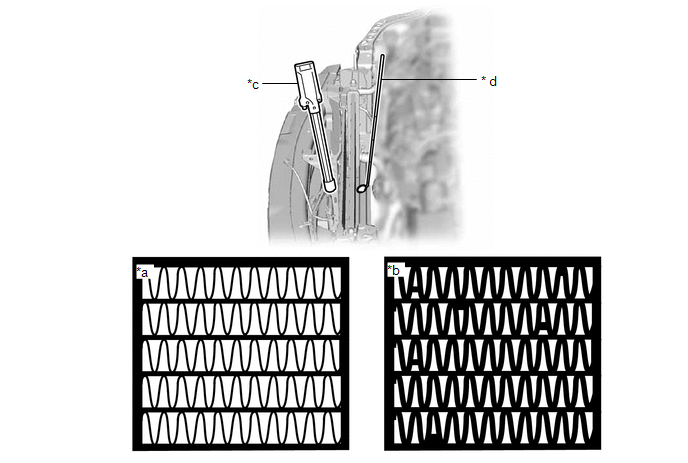

(b) Diriger une lumière artificielle vers l'ensemble de radiateur et l'ensemble de condenseur de refroidisseur depuis l'avant de l'ensemble de condenseur de refroidisseur et vérifier que l'ensemble de radiateur n'est pas obstrué à l'aide d'un miroir.

OK.:

L'ensemble de radiateur n'est pas obstrué.

Si l'ensemble de radiateur est obstrué, le nettoyer.

(c) Reposer l'ensemble de ventilateur avec moteur.

Cliquer ici

2. NETTOYER L'ENSEMBLE DE RADIATEUR

ATTENTION:

Pour éviter les brûlures, ne pas toucher le moteur ou les autres pièces constitutives à haute température lorsque le moteur est chaud.

(a) Déposer l'ensemble de ventilateur avec moteur.

Cliquer ici

(b) Couvrir l'ouverture de chaque conduite d'air à l'aide d'un morceau de tissu.

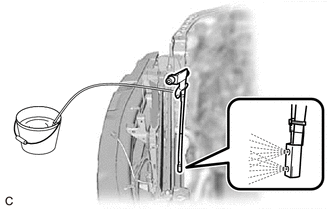

(c) Introduire le gicleur de lave-glace dans l'espace à l'arrière de l'ensemble de radiateur et vaporiser. REMARQUE: Nettoyer les ailettes de l'ensemble de radiateur en vaporisant la zone entière pendant 150 secondes. Répéter cette procédure deux fois. Régler la pression de l'air à 0,4 MPa (4,1 kgf/cm2, 58 lb/po²). S'assurer que l'eau se vaporise sous forme de buée depuis le gicleur. Maintenir le gicleur parallèle à l'ensemble de radiateur. Veiller à ce que le gicleur n'entre pas en contact avec les ailettes de l'ensemble de radiateur. Maintenir le gicleur en mouvement pendant la vaporisation de l'eau.

(d) Ne pas intervenir sur l'ensemble de radiateur pendant 10 minutes afin de laisser l'eau pénétrer la saleté.

(e) Nettoyer de nouveau l'ensemble de radiateur.

REMARQUE:

• Nettoyer les ailettes de l'ensemble de radiateur en vaporisant la zone entière pendant 150 secondes. Répéter cette procédure à 4 reprises.
• Régler la pression de l'air à 0,4 MPa (4,1 kgf/cm2, 58 lb/po²).
• S'assurer que l'eau se vaporise sous forme de buée depuis le gicleur.
• Maintenir le gicleur parallèle à l'ensemble de radiateur.
• Veiller à ce que le gicleur n'entre pas en contact avec les ailettes de l'ensemble de radiateur.
• Maintenir le gicleur en mouvement pendant la vaporisation de l'eau.

(f) Vérifier de nouveau que les ailettes de l'ensemble de radiateur ne sont pas obstruées.

Si l'ensemble de radiateur est obstrué, nettoyer de nouveau l'ensemble de condenseur de refroidisseur et l'ensemble de radiateur.

(g) Retirer le morceau de tissu de l'ouverture de chaque conduite d'air.

(h) Reposer l'ensemble de ventilateur avec moteur.

Cliquer ici
