DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ECU de détection de pression des pneus et du récepteur sont indiquées ci-dessous.
Procédures nécessaires après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| ECU de détection de pression des pneus et récepteur (clé électronique et ensemble de récepteur TPMS) |
| Système de détection de pression des pneus |
Se référer aux procédures nécessaires lors du remplacement des pièces (pour système de détection de pression des pneus) |
REMARQUE:
Lors du remplacement d'ECU de détection de pression des pneus et du récepteur, relever les ID d'émetteur mémorisés dans l'ancienne ECU à l'aide du GTS et les noter avant de l'enlever.
Cliquer ici .gif)
MESURE DE PRECAUTION / REMARQUE / CONSEIL

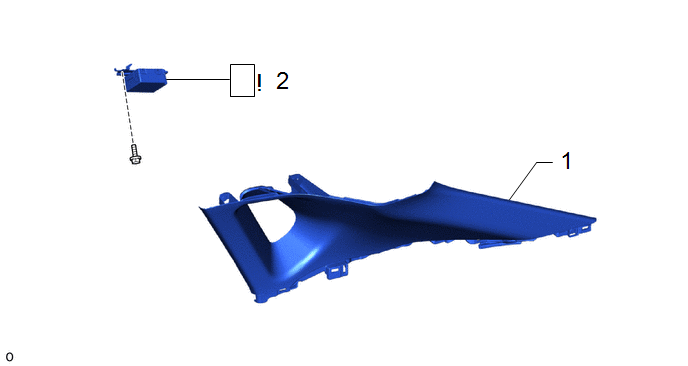

PIECES CONSTITUTIVES (DEPOSE)
MESURE DE PRECAUTION / REMARQUE / CONSEIL
|
Procédure | N° de référence |
 |
 |
 | |
|---|---|---|---|---|---|
|
1 | ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DE TOIT DROIT |
62470A | - |
- | - |
|
2 | ECU DE DETECTION DE PRESSION DES PNEUS ET RECEPTEUR |
897B0A |
|
- | - |
PROCÉDURE
1. DEPOSER L'ENSEMBLE DE GARNISSAGE INTERIEUR LATERAL DROIT DE TOIT
Cliquer ici

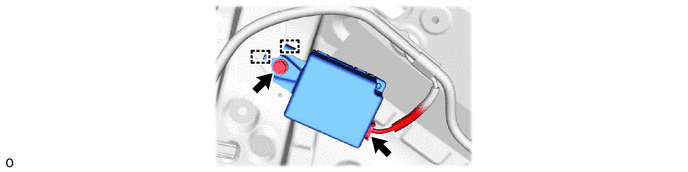

2. DEPOSER L'ECU DE DETECTION DE PRESSION DES PNEUS ET LE RECEPTEUR
|
|
REMARQUE:
|
Initialisation
PoseVerification
