Toyota bZ4X - Manuel du proprietaire (2021-2024): Vérification et remplacement des fusibles Toyota bZ4X

Lorsqu'un équipement électrique ne fonctionne plus, c'est qu'un fusible a probablement grillé. Si cela se produit, vérifiez le fusible et remplacez-le si nécessaire.

Vérification et remplacement des fusibles

1. Mettez le contacteur de démarrage sur arrêt.

Confirmez que le connecteur de recharge n'est pas branché. Par ailleurs, ne pas utiliser le système de climatisation à distance pendant la procédure.

2. Ouvrez le couvercle de la boîte à fusibles.

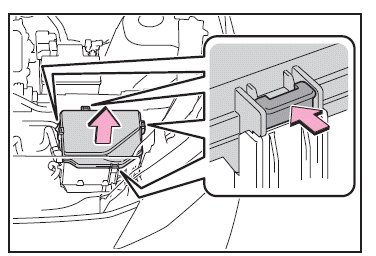

► Compartiment du moteur électrique

Appuyez sur la languette et ouvrez le couvercle par le haut.

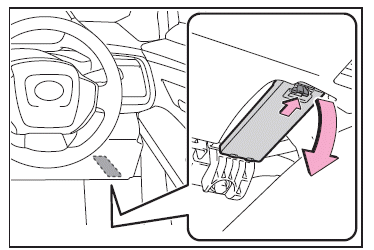

► Tableau de bord côté gauche (véhicules à conduite à gauche)

Retirez le couvercle.

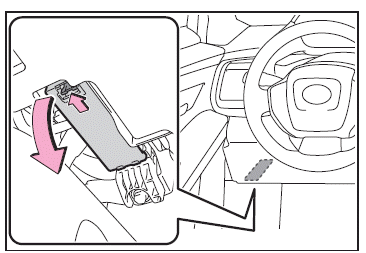

► Tableau de bord côté droit (véhicules à conduite à droite)

Retirez le couvercle.

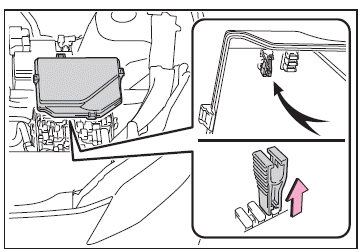

3. Retirez le fusible.

Seuls les fusibles de type A peuvent être retirés à l'aide de la pince d'extraction.

4. Vérifiez si le fusible est grillé.

Remplacez le fusible grillé par un neuf de même ampérage. L'ampérage est indiqué sur le couvercle de la boîte à fusibles.

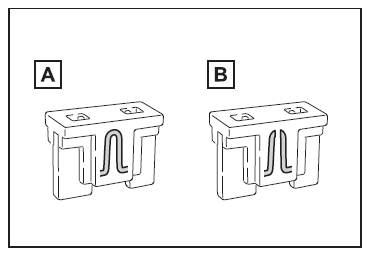

► Type A

1. Fusible normal
2. Fusible grillé

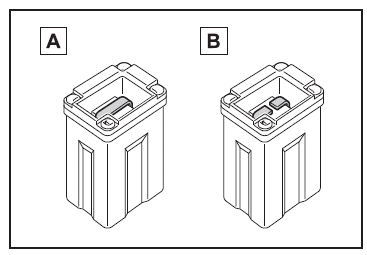

► Type B

1. Fusible normal
2. Fusible grillé

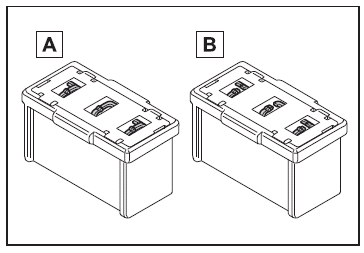

► Type C

1. Fusible normal
2. Fusible grillé

■ Après le remplacement d'un fusible

• Lorsque vous remontez le couvercle, vérifiez que la languette est bien en place.
• Si l'éclairage ne s'allume pas après que le fusible ait été remplacé, il est possible qu'une ampoule doive être changée.
• Si le fusible neuf grille à son tour, faites inspecter le véhicule par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

■ En cas de surcharge électrique d'un circuit

Les fusibles ont pour fonction de fondre, pour protéger le faisceau électrique de tout dommage.

■ Lorsque vous remplacez une pièce avec de l'électronique, comme un feu, etc.

Toyota vous recommande d'utiliser des produits d'origine Toyota conçus pour votre véhicule.

Certaines ampoules faisant partie de circuits conçus pour empêcher la surcharge, toute autre pièce que celles d'origine ou n'ayant pas été conçues pour ce véhicule risque d'être inutilisable.

AVERTISSEMENT

■ Pour prévenir tout risque de panne et d'incendie

Respectez les précautions suivantes.

Sinon, vous risquez de causer des dommages au véhicule, et éventuellement un incendie ou de vous blesser.

• N'utilisez jamais un fusible d'un ampérage supérieur à celui indiqué et ne remplacez jamais un fusible par tout autre objet.
• Utilisez toujours un fusible d'origine Toyota ou équivalent.

  Ne remplacez jamais un fusible par un fil électrique, même pour une réparation de fortune.

• Ne pas modifier les fusibles ou les boîtes à fusibles.

NOTE

â–  Avant de remplacer les fusibles

Faites élucider et éliminer dès que possible la cause de la surcharge électrique par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

Ampoules

Si un feu extérieur quel qu'il soit ne s'allume pas, faites-le remplacer par un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable.

■ Feux à DEL

Les feux sont constitués d'un certain nombre de diodes électroluminescentes (DEL). Si l'une des DEL est défaillante, confiez votre véhicule à un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable pour faire remplacer le feu.

■ Formation de condensation à l'intérieur de l'optique

Une présence temporaire de condensation à l'intérieur des optiques de projecteurs n'indique pas nécessairement une anomalie.

Prenez contact avec un concessionnaire Toyota, un réparateur agréé Toyota ou n'importe quel réparateur fiable pour tout complément d'information dans les situations suivantes:

• Formation de grosses gouttes d'eau sur la face interne de l'optique.
• Accumulation d'eau à l'intérieur du projecteur.
