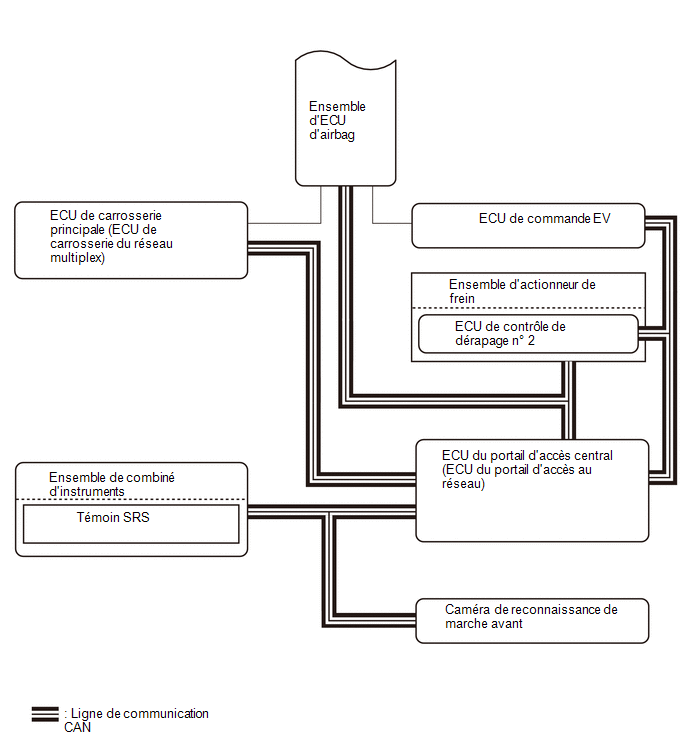

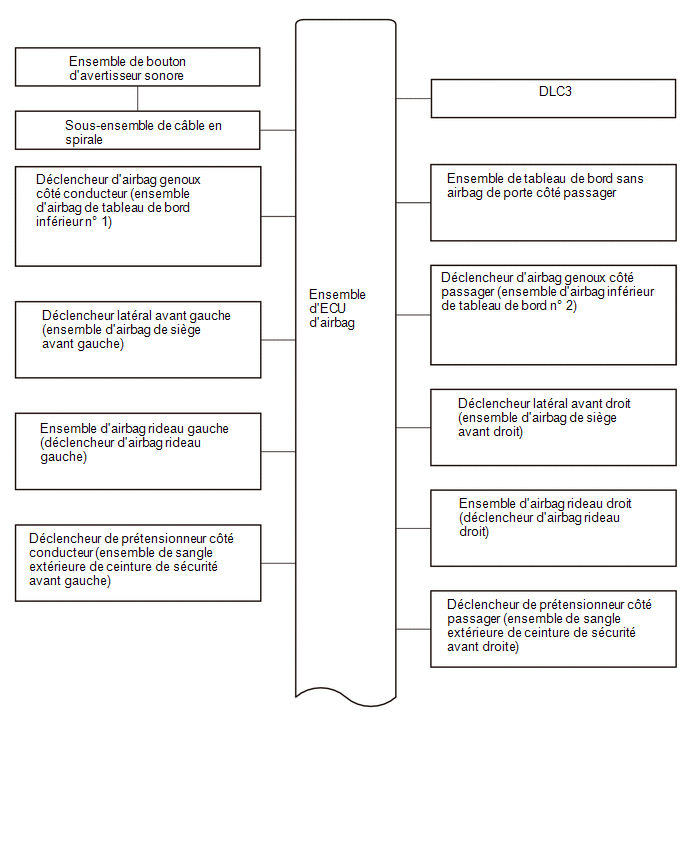

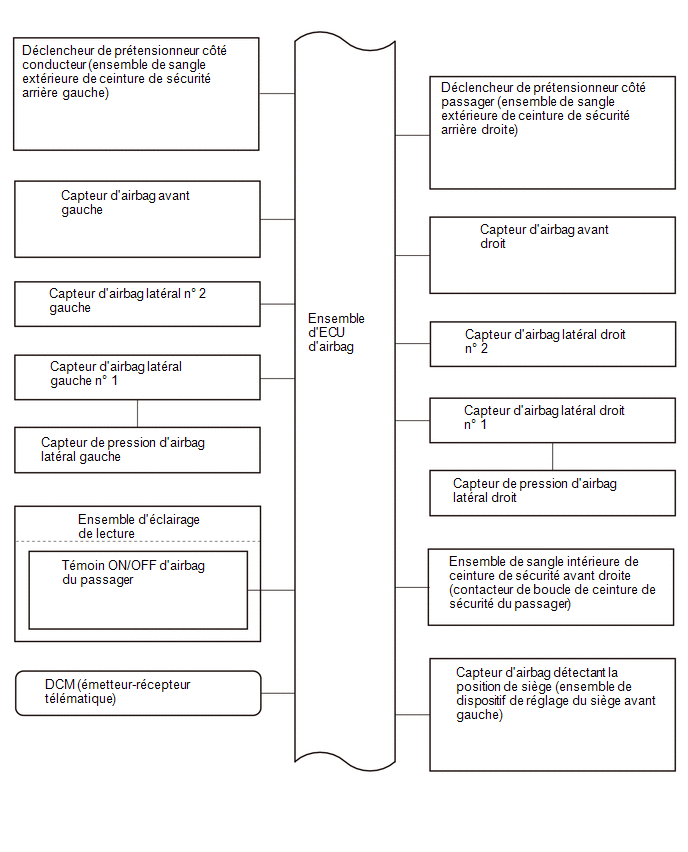

SCHEMA DU SYSTEME
Tableau de communication |
Transmission de l'ECU / Pièces (Emetteur) |
ECU/pièces de réception (Récepteur) |
Signal | Méthode de communication |
|---|---|---|---|
|
Capteur d'airbag avant |
Ensemble d'ECU d'airbag |
| Ligne directe |
|
Capteur d'airbag latéral n° 1 |
| ||
| Capteur d'airbag latéral n° 2 |
| ||
| Capteur de pression d'airbag latéral |
| ||
| Capteur d'airbag détectant la position de siège (Ensemble de dispositif de réglage du siège avant gauche) |
| ||
| Contacteur de boucle de ceinture de sécurité côté passager (ensemble de sangle intérieure de ceinture de sécurité de siège avant droit) |
| ||
|
Ensemble d'ECU d'airbag |
Ensemble de bouton d'avertisseur sonore |
| Ligne directe |
|
Ensemble de tableau de bord sans airbag de porte côté passager | |||
|
Ensemble d'airbag de tableau de bord inférieur n° 1 | |||
|
Ensemble d'airbag de tableau de bord inférieur n° 2 | |||
|
Ensemble d'airbag de siège avant | |||
|
Ensemble d'airbag rideau | |||
|
Ensemble de sangle extérieure de ceinture de sécurité avant | |||
|
Ensemble de sangle extérieure de ceinture de sécurité arrière | |||
|
Témoin ON d'airbag du passager (ensemble d'éclairage de lecture) |
| ||
| Témoin OFF d'airbag du passager (ensemble d'éclairage de lecture) |
| ||
| ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
| ||
| ECU de commande EV |
| ||
| DCM (émetteur-récepteur télématique) |
| ||
| Ensemble d'ECU d'airbag |
ECU de commande EV |
| PEUT |
|
ECU de contrôle de dérapage n° 2 (ensemble d'actionneur de frein) |
| ||
| Ensemble de combiné d'instruments |
| ||
| ECU de carrosserie principale (ECU de carrosserie du réseau multiplex) |
| ||
| DCM (émetteur-récepteur télématique) |
| ||
| Caméra de reconnaissance de marche avant |
Ensemble d'ECU d'airbag |
| PEUT |
