DEPOSE
MESURE DE PRECAUTION / REMARQUE / CONSEIL
Les procédures nécessaires (réglage, calibrage, initialisation ou enregistrement) qui doivent être effectuées une fois que les pièces ont été déposées et reposées ou remplacées lors de la dépose/repose de l'ensemble d'amortisseur arrière sont indiquées ci-dessous.
Procédures nécessaires après le remplacement/la dépose/la repose des pièces|
Pièce remplacée ou procédure effectuée |
Procédure requise | Anomalies et fonctions inopérantes lorsque la procédure requise n'est pas effectuée |
Lien |
|---|---|---|---|
| Réglage de la géométrie des roues arrière |
Effectuer la "Calibration" |
|
|
|
Suspension, pneu, etc. |
Initialisation de l'ECU d'aide au stationnement |
Avance du stationnement (avec stationnement avancé) |
|
|
Système de moniteur de vision panoramique |
| ||
|
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
| |
|
Sous-ensemble de capteur de commande de hauteur arrière gauche |
Effectuer l'initialisation du sous-ensemble d'ECU de phare gauche |
Système d'éclairage (EXT) |
|
CONSEIL:
MESURE DE PRECAUTION / REMARQUE / CONSEIL
PIECES CONSTITUTIVES (DEPOSE)
|
Procédure | N° de référence |
.png) |
.png) |
.png) | |
|---|---|---|---|---|---|
|

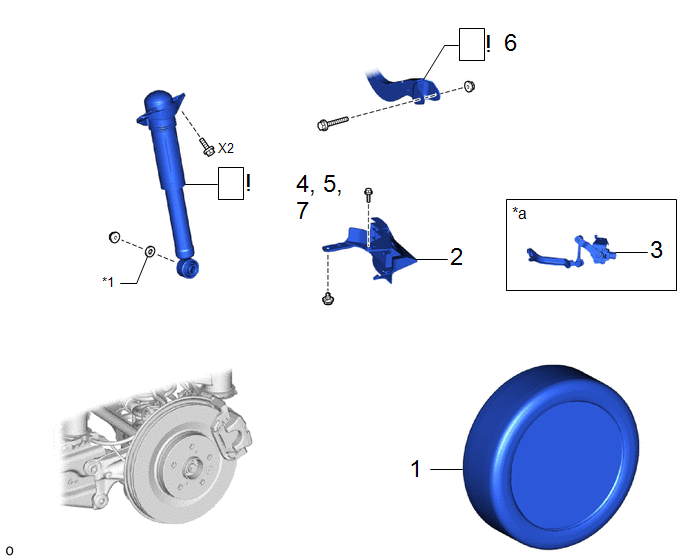

1 | ROUE ARRIERE |
- | - |
- | - |
|
2 | COUVERCLE DE BRAS DE COMMANDE INFERIEUR N° 2 |
48738C | - |
- | - |
|
3 | SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE |
89408C | - |
- | - |
|
4 | DESSERRER L'ENSEMBLE D'AMORTISSEUR ARRIERE |
48540 |
|
- | - |
|
5 | DESOLIDARISER L'ENSEMBLE D'AMORTISSEUR ARRIERE |
48540 |
|
- | - |
|
6 | ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE |
48790 |
|
- | - |
|
7 | DEPOSER L'ENSEMBLE D'AMORTISSEUR ARRIERE |
48540 |
|
- | - |
|
*a | Pour côté gauche avec capteur de commande de hauteur |
- | - |
|
*1 | RONDELLE PLATE |
- | - |
|
Procédure | N° de référence |
|
|
| |
|---|---|---|---|---|---|
|
8 | BOUCHON D'AMORTISSEUR ARRIERE |
48554A |
|
- | - |
|

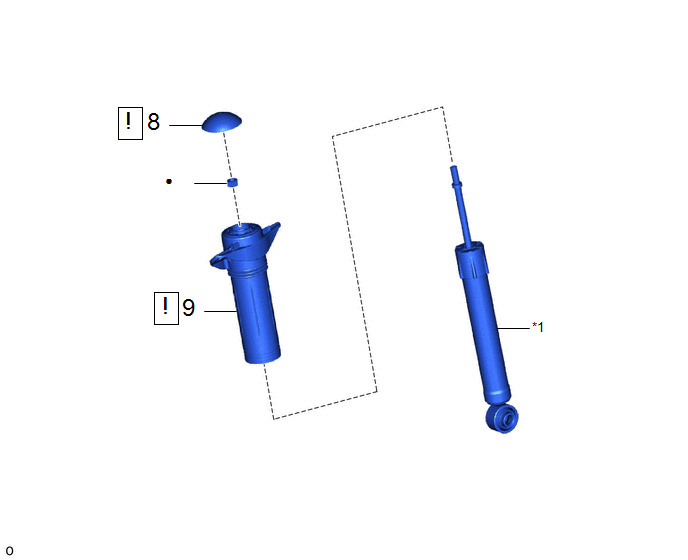

9 | ENSEMBLE DE SUPPORT DE SUSPENSION ARRIERE |
48760B |
|
- | - |
|
*1 | ENSEMBLE D'AMORTISSEUR ARRIERE |
- | - |
|
● | Pièce non réutilisable |
★ | Pièce préenduite |
PROCÉDURE
1. DEPOSER LA ROUE ARRIERE
Cliquer ici
.gif)
2. DEPOSER LE COUVERCLE DE BRAS DE CONTROLE INFERIEUR N° 2
Cliquer ici
3. DEPOSER LE SOUS-ENSEMBLE DE CAPTEUR DE COMMANDE DE HAUTEUR ARRIERE GAUCHE (pour côté gauche avec capteur de commande de hauteur)
Cliquer ici
4. DESSERRER L'ENSEMBLE D'AMORTISSEUR ARRIERE
|
*1 | Goupille de porte-essieu arrière |
- | - |
(1) Desserrer l'écrou de l'ensemble d'amortisseur arrière.
REMARQUE:
Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.
5. DESOLIDARISER L'ENSEMBLE D'AMORTISSEUR ARRIERE
|
*a | Bloc en bois |
*b | Cric |
.png) |
Emplacement du bloc de bois |
- | - |

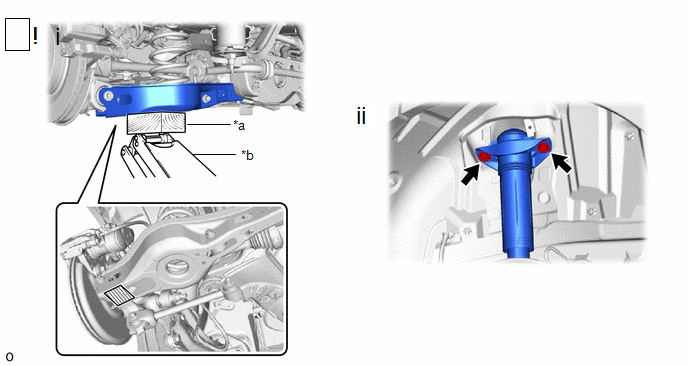

(1) A l'aide d'un cric et d'un bloc en bois, soutenir l'ensemble de bras de suspension arrière n° 2.
REMARQUE:
(2) Déposer les 2 boulons et détacher l'ensemble d'amortisseur arrière du véhicule.
6. DETACHER L'ENSEMBLE DE BRAS DE COMMANDE SUPERIEUR ARRIERE

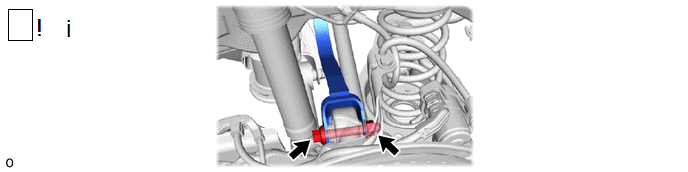

(1) Déposer le boulon et l'écrou, et détacher l'ensemble de bras de commande supérieur arrière du sous-ensemble de porte-essieu arrière.
REMARQUE:
Ne pas tourner l'écrou car celui-ci est muni d'une butée. Desserrer le boulon en retenant l'écrou.
7. DEPOSER L'ENSEMBLE D'AMORTISSEUR ARRIERE
|
*1 | Goupille de porte-essieu arrière |
- | - |

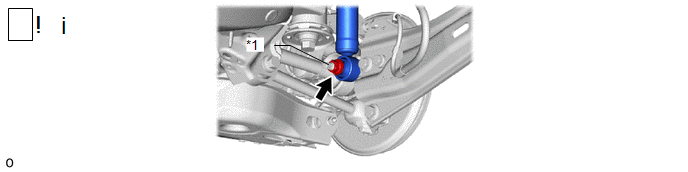

(1) Déposer l'écrou, la rondelle plate et l'ensemble d'amortisseur arrière du sous-ensemble de porte-essieu arrière.
REMARQUE:
Soutenir la goupille de porte-essieu arrière tout en faisant tourner l'écrou.
8. DEPOSER LE BOUCHON D'AMORTISSEUR ARRIERE

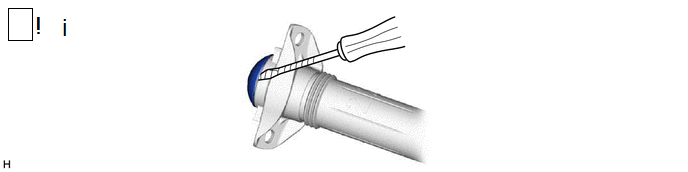

(1) A l'aide d'un tournevis dont la pointe a été préalablement entourée de ruban adhésif de protection, déposer le bouchon d'amortisseur arrière de l'ensemble d'amortisseur arrière.
9. DEPOSER L'ENSEMBLE DE SUPPORT DE SUSPENSION ARRIERE
|
*a | Tourner |
*b | Maintien |
(1) Fixer l'ensemble d'amortisseur arrière dans un étau entre des plaques d'aluminium.
REMARQUE:
Ne pas serrer l'étau excessivement.

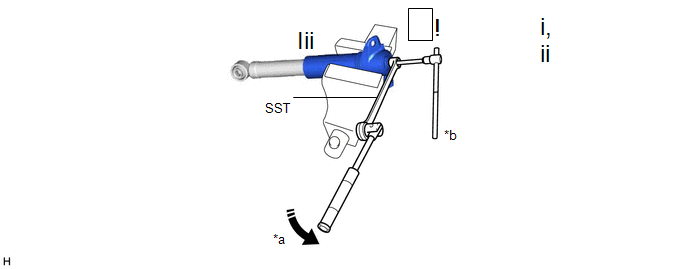

(2) A l'aide du SST et d'une clé à douille à six pans de 6 mm, maintenir la tige d'amortisseur arrière et déposer l'écrou entre le support arrière et l'amortisseur arrière.
SST: 09729-00170
(3) Déposer l'ensemble de support de suspension arrière de l'ensemble d'amortisseur arrière.
VerificationPose
POSE MESURE DE PRECAUTION / REMARQUE / CONSEIL
CONSEIL:
Procéder de la même façon pour le côté droit et pour le côté gauche.
La procédure suivante concerne le côté gauche.
MESURE DE PRECAUTION / REMARQUE / CONSEIL PIECES CONSTITUTIVES (REPOSE)
Procédure N° de r ...
