Toyota bZ4X - Manuel de réparation (2021-2024): Remontage

REMONTAGE

MESURE DE PRECAUTION / REMARQUE / CONSEIL

ATTENTION:

Si l'ensemble de cylindre de frein à disque arrière a été démonté, purger l'air de l'ensemble de cylindre de frein à disque arrière.

Cliquer ici

REMARQUE:

• Veiller à ne pas rayer, endommager ni appliquer une force excessive sur l'une des pièces constitutives internes du cylindre de frein à disque arrière.
• Afin d'éviter que l'intérieur du cylindre de frein à disque arrière ne rouille, effectuer la dépose et la repose du piston de frein à disque arrière rapidement.
• Ne pas nettoyer l'intérieur du cylindre de frein à disque arrière à l'aide de nettoyant pour frein.
• Ne pas déposer de pièces, sauf spécification contraire, et ne déposer que les pièces indiquées.

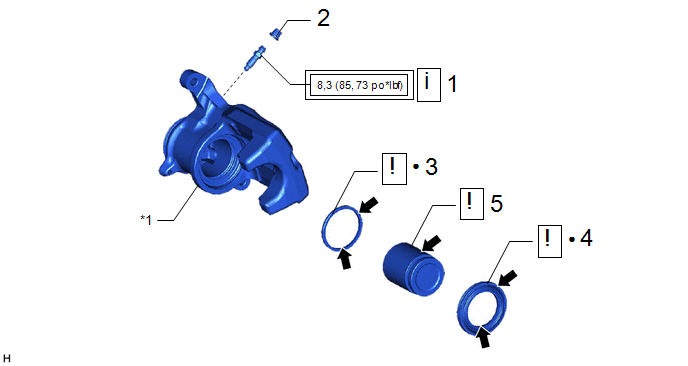

Procédure		N° de référence
1	BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE	47547C		-	-
2	CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE	31478C	-	-	-
3	JOINT DE PISTON	-		-	-
4	SOUFFLET DE CYLINDRE	-		-	-
5	PISTON DE FREIN A DISQUE ARRIERE	47831		-	-

*1	CYLINDRE DE FREIN A DISQUE ARRIERE	-	-
	Couple de serrage pour "Les principaux domaines impliquant les performances de base du véhicule, tels que le déplacement/le virage/l'arrêt": N*m (kgf*cm, lbf*pi)	●	Pièce non réutilisable
	Graisse au glycol à base de savon de lithium	-	-

PROCÉDURE

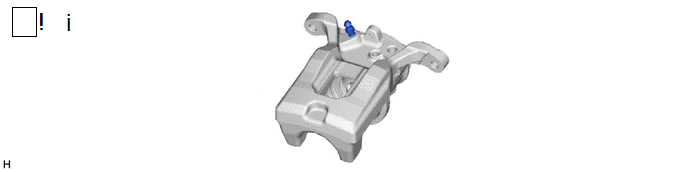

1. SERRER PROVISOIREMENT LE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

(1) Poser provisoirement le bouchon de purge du frein à disque arrière sur le cylindre de frein à disque arrière.

CONSEIL:

Serrer complètement le bouchon de purge de frein à disque arrière après la purge du système.

2. REPOSER LE CAPUCHON DE BOUCHON DE PURGE DE FREIN A DISQUE ARRIERE

3. REPOSER LE JOINT DE PISTON

Graisse au glycol à base de savon de lithium

-

-

(1) Appliquer de la graisse au glycol à base de savon de lithium sur toute la circonférence d'un joint de piston neuf.

(2) Reposer le joint de piston sur le cylindre de frein à disque arrière.

REMARQUE:

• Veiller à ne pas endommager la surface intérieure ni la rainure du joint de piston du cylindre de frein à disque arrière.
• Empêcher l'écrou de tourner. Si l'écrou tourne accidentellement, le replacer dans sa position d'origine.

4. REPOSER LE SOUFFLET DE CYLINDRE

*1	Soufflet de cylindre	*2	Piston de frein à disque arrière
*a	Côté avant	*b	Côté arrière
	Graisse au glycol à base de savon de lithium	-	-

(1) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur toute la circonférence d'un soufflet de cylindre neuf.

(2) Appliquer une légère couche de graisse au glycol à base de savon de lithium sur les surfaces de contact du piston de frein à disque arrière.

(3) Vérifier l'avant et l'arrière du soufflet de cylindre.

(4) Reposer le soufflet de cylindre sur le piston de frein à disque arrière.

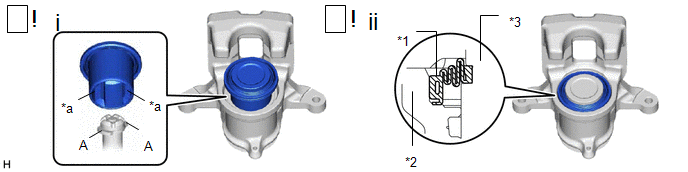

5. REPOSER LE PISTON DE FREIN A DISQUE ARRIERE

(1) Reposer le piston de frein à disque arrière sur le cylindre de frein à disque arrière.

REMARQUE:

• Reposer le cylindre de frein à disque arrière de sorte que ses éléments marqués d'un repère (A) entrent dans les renfoncements du piston de frein à disque arrière.
• Ne pas forcer pour poser le piston de frein à disque arrière dans le cylindre de frein à disque arrière.

(2) Reposer le soufflet de cylindre sur le cylindre de frein à disque arrière comme indiqué sur le schéma.

REMARQUE:

• Ne pas endommager le soufflet de cylindre.
• Reposer correctement le soufflet de cylindre dans la rainure du cylindre de frein à disque arrière et dans celle du piston de frein à disque arrière.
